Инвертор синус 50 Гц своими руками

Добавлю. Я бы еще поменял полевики на плате синуса на IGBT. Штатные 47N у меня рванули при нагрузке 1,5 кВт - подключил пылесос. Напряжение брал выпрямленное с 220 В. При этом сдохли только два транзюка для нарезки синуса. Поменял на IGBT, увеличил дед тайм до 1,5 мкс. Обкатал - вроде все норм. Но пока блоки DC-DC не доведу до ума, сложно что-то сказать. Пока опять времени нет - на работе пропадаю.

Кстати, при увеличении дед тайма появятся очень небольшие пички при переходе синуса через ноль - но это не страшно, имхо. Зато ключам будет проще и безопаснее работать. Отмечу, что при замене на IGBT (тестировал на нагрузке 300 Вт), радиатор субъективно стал холоднее.

Diver52, у igbt диоды быстрее. Вы какие igbt использовали?

Moloko пишет: Diver52, у igbt диоды быстрее. Вы какие igbt использовали?

Не все так однозначно.Все на самом деле будет зависеть от частоты,на которой они будут работать.
Лучше подобрать и поставить доп.диоды на переходы транзисторов.Если емкость перехода не будет полностью разряжаться,будет тратиться доп.энергия при переключение на ее разряд. Соответственно будет идти нагрев корпуса транзисторов.
Аналогию здесь можно привести с гистерезисом магнитопровода.

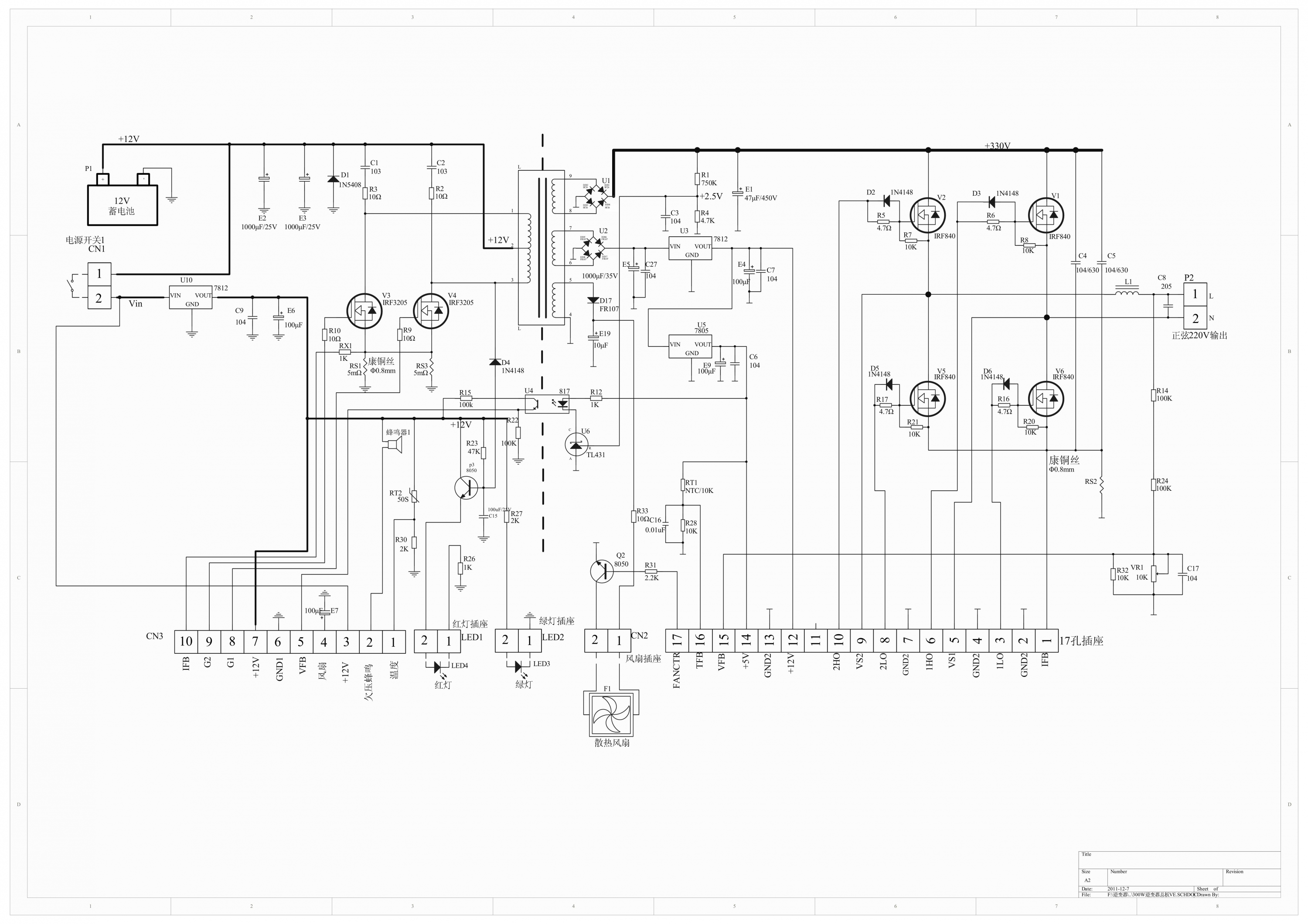

Splyaka пишет: Добрый вечер. Собрал инвертор по схеме. На выходе отличная синусоида !!!
И застрял с настройкой обратной связи по высокому напряжению. При мощности нагрузки 40Вт и больше обратная связь работать перестает. При меньших мощностях работает нестабильно. Может кто сталкивался с такой же проблемкой

?

в этой схеме есть небольшая лажа. дц-дц преобразователь даёт 330в постоянки (высокое) и 16в вч переменки (низкое). нюанс в том что управляшка дц-дц будет пытатся превысить 330в а обратная связь это ей не даст зделать обрывая генерацию. в итоге высокое стабильно низкое пропадает в результате без нагрузки и в штатной нагрузке модуль чистого синуса глючит зато в небольшой средней нагрузке всё работает идеально. вывод питание обоих плат управления желательно делать отдельно естественно гальванически не связаные

Никак не могу найти мп 140 подходящих размеров. Если у кого опыт пользования сердечником материал сендаст AS225-125A, Или подобного, если есть, пожалуйста напишите холостой ход хотя бы приблизительно и существенный ли нагрев минут за 30.
Цвет наружный черный диаметр нашел 57 на 35 на 15.
Не хотелось бы тратить бесценные ватты на отопление.

а при чем тут я?))))
я тебе что говорил мотать лентой?

далеко живете, я бы вам пару метров литцендрата подарил бы у меня есть метров 200. Не психовали бы.

Ради интереса решил попробовать намотал на сердечнике E55 первичка 3 витка пуш пул 24v снял с него 1500w , и это все на навесном монтаже , Хотя Китайцы пишут что 1800w тянет, это наверное максимальная мощность на которой он долго не протянет .

Всем привет, вот и я думаю что лучше на 4 х DC-DC собирать по 95 вольт последовательно чем на двух по 180 в , тяжко работать будет все это дело , а на 4 х легче трансу и ключам . процесс сборки
