Инвертор синус 50 Гц своими руками

NE_XT пишет: Намудохался с намоткой транса, от Эталона, лентой 0,5х30 мм первичку, в конце уронил и разбил каркас матьё... буду писать китайцам чтобы наладили производство DC/DC 12-24-48-> 85-95-100итд, лучше готовые покупать...имхо

Давно пора выпускать, а то DC-AC продаяют направо и налево, а повышающих плат толковых нет...

diver52 пишет: Добавлю. Я бы еще поменял полевики на плате синуса на IGBT. Штатные 47N у меня рванули при нагрузке 1,5 кВт - подключил пылесос. Напряжение брал выпрямленное с 220 В. При этом сдохли только два транзюка для нарезки синуса. Поменял на IGBT, увеличил дед тайм до 1,5 мкс. Обкатал - вроде все норм.

Если б еще кто сказал у кого на али купить оригинальные IGBT, а то все подделки продаются даже бушные.

И почему рванули - перегрев или перенапряжение ? может поставить ключи 1000 или 1200 вольт и забыть про проблемы ?

И как на счет вот такого STGW40H120DF2 транзистора в мосте ?
(1200V, 40A, 100kHz)
Стоит их покупать ?

vladmir67 пишет: ВЫКЛАДЫВАЮ ПЛАТУ СИНУСА ПОД 8 КЛЮЧЕЙ МОЖЕТ КОМУ ПРИГОДИТСЯ , БЫЛА НАЙДЕНА ТУТ НА ФОРУМЕ И ИСПРАВЛЕНА ОТ КОСЯЧКОВ МЕЛКИХ , ВСЕ ПОДПИСАНО . ПРОВЕРЯЛ ЕЕ В СХЕМЕ ТРАНСФОРМАТОРНОГО ТИПА ,ВСЕ РАБОТАЕТ . НО НЕ ПРОВЕРЯЛ С DC-DC 350 ВОЛЬТ , ДУМАЮ ДОЛЖНА РАБОТАТЬ

Скачать нельзя .
Перезалей

Moloko пишет: Никак не могу найти мп 140 подходящих размеров. Если у кого опыт пользования сердечником материал сендаст AS225-125A, Или подобного, если есть, пожалуйста напишите холостой ход хотя бы приблизительно и существенный ли нагрев минут за 30.
Цвет наружный черный диаметр нашел 57 на 35 на 15.
Не хотелось бы тратить бесценные ватты на отопление.

Я себе мотал на таких двоих (для запаса), может и перебор для 1000 вт, дроссель, как тут говорят "холодный")) чуть теплее комнатной температуры

NE_XT пишет: Намудохался с намоткой транса, от Эталона, лентой 0,5х30 мм первичку, в конце уронил и разбил каркас матьё... буду писать китайцам чтобы наладили производство DC/DC 12-24-48-> 85-95-100итд, лучше готовые покупать...имхо

Ха тут важен процесс, так как у охотников или рыбаков .

Ivantsov, спасибо, мне показалось что и 1 должно на пару киловатт хватать при диаметре 57мм)

Moloko пишет: Ivantsov, спасибо, мне показалось что и 1 должно на пару киловатт хватать при диаметре 57мм)

По идее должно, но нагрев будет больше, а вот на сколько, точно сказать не могу (можно прикинуть в программе по расчетам), у меня основная задача была максимально приблизить к пассивному охлаждению, ибо тот дроссель, что стоял раньше (из распыленного железа) грелся как утюг (правда, кольцо было поменьше и одно)

Привет всем. выкладываю плату синуса на 8 ключей ,плата была найдена здесь на форуме и исправлена от мелких косячков ,на плате все подписано . проверял плату в работе со схемой трансформаторного типа ,все работает прекрасно но не проверял с DC-DC 350V так как пока еще не собрал .ПЛАТА СИЛОВАЯ ПОД EGS002 EG8010 +IR2110

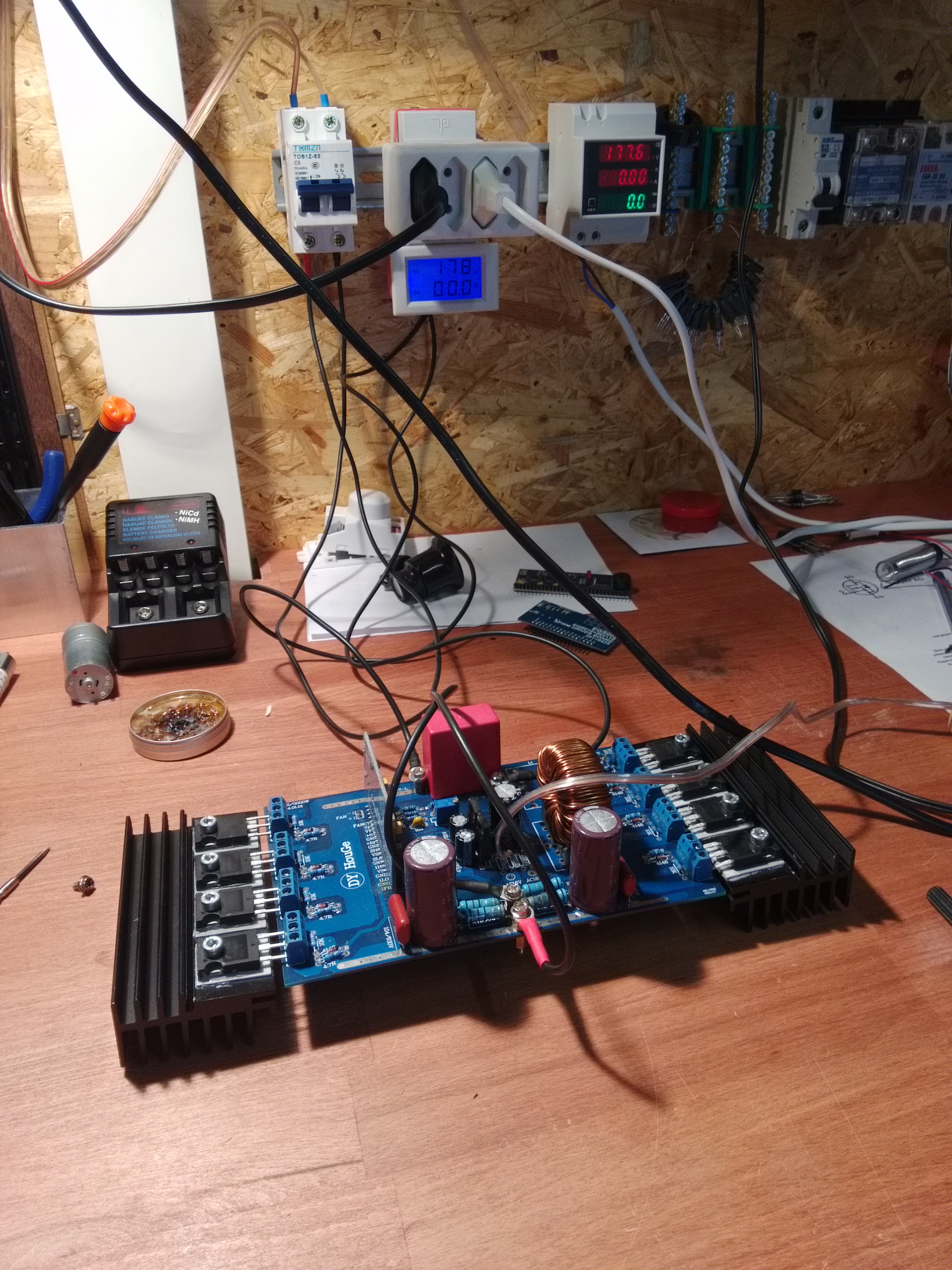

Все, что то показывают, я тоже покажу в гараже мой тестовый инвертор, с крыши всего 250 вольт на выходе 178, работает круглосуточно.
