Инвертор синус 50 Гц своими руками

del

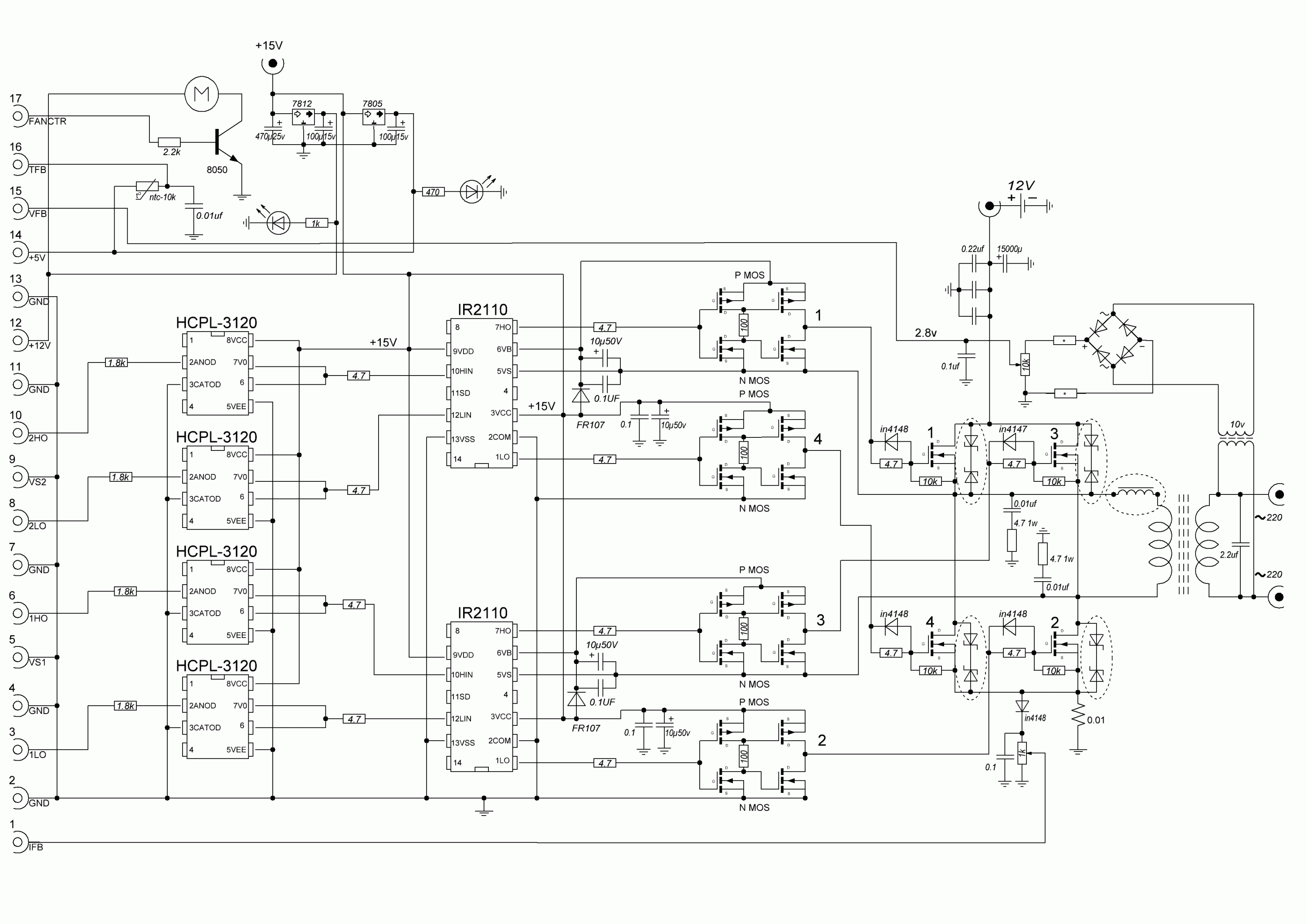

немного терпения будет скоро схема
рисуется она

Эталон+ пишет: Всем Привет!
Начну с печального...
По своей кривоукости спалил вчера один модуль....
Так же хочу каким то образом защитить мост от сквозняка
ведь ключи горят от того что в момент одновременного открытия верхнего и нижнего ключа через них протекает весть ток который могут отдать кондеры а это то же самое что коротнуть кондер заряженный до 350 вольт и емкостью 5000-7000 Мкф (не хилая искорка) в импульсе этот ток гигантский !

все эти проблемы из-за плохо организованной защиты в схеме инвертора. китайские по такой же схеме так же выходят из строя. Лечится это четырехквадрантной схемой ограничения тока, но для этого требуется согласованное управление dc-dc и dc-ac частей инвертора, т.е. шина данных между ними.

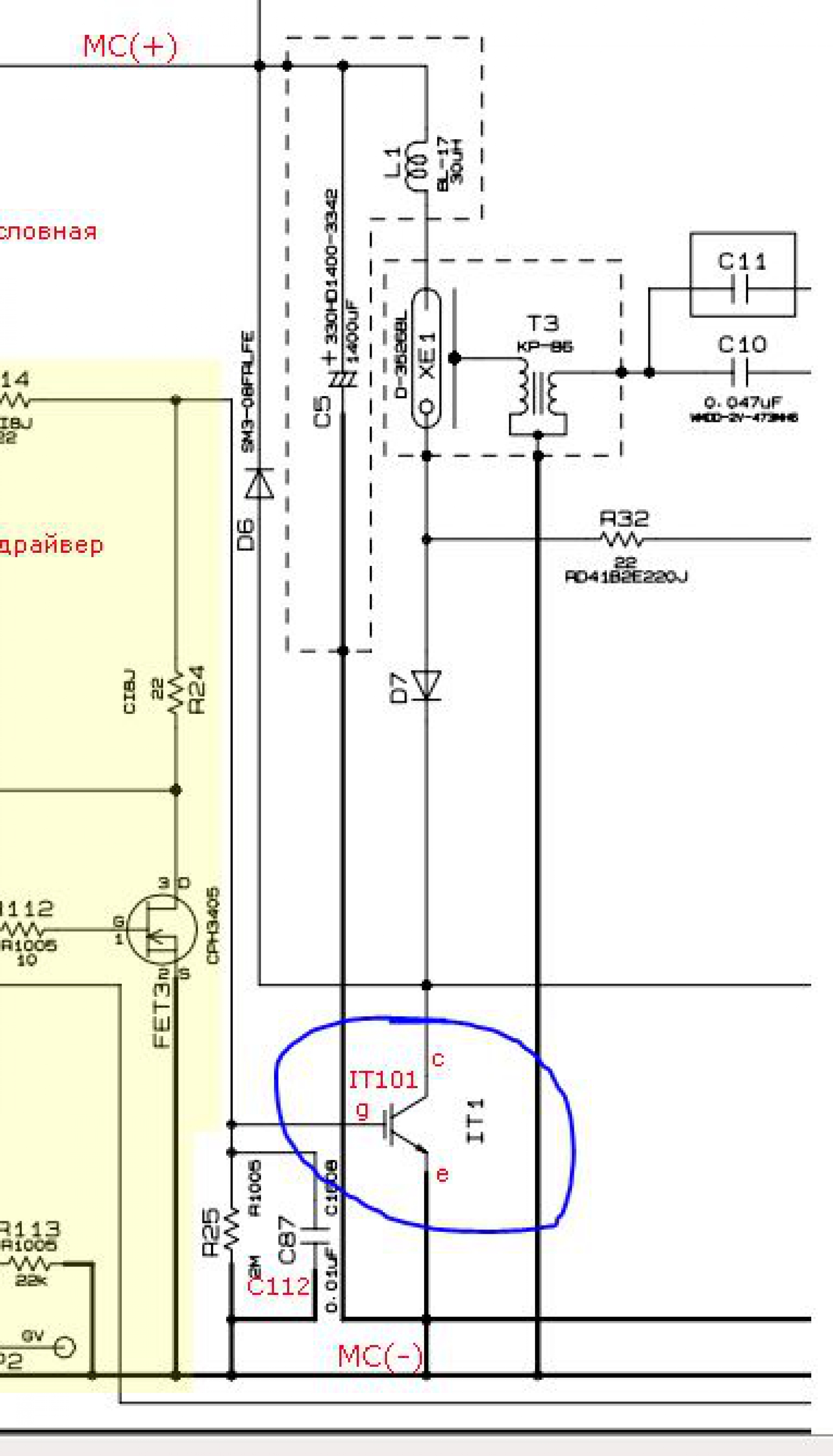

интересно - почему тогда не выносит при каждом импульсе igbt в фотовспышках ? ведь там и транзисторы попроще и токи под 1000а в импульсе.

может мы что-то не так делаем?

как раз нет - напряжение на конденсаторе там в районе 350-700 в зависимости от мощности вспышки

Bin1966 пишет: Привет всем! Подскажите где взять хорошие IR2110. Заказывал с али ru.aliexpress.com/item/Free-Shipping-10P...new/32495093343.html вся партия брак.

А в чём заключается брак?

Делал фотовспышки там разряд идет через лампу и ток импульсный и не 1000А . а меньше где большие токи там ставят тиристоры и набор емкостей и регулируют напряжение на конденсаторе. А у нас большая батарея и КЗ. Сквозняк и ключам конец даже у 900амперных ключей есть придел.если все грамотно сделать то все работает долго и надежно.

bass пишет: Эталон уже устал всем писать что для выходного дросселя использует ферритовые кольца марки мп-140, остальные работают хуже или вообще не работают.

Вы немного перепутали. Вопрос о DC-DC. А кольца марки мп-140 - в DC-AC.

Схема включения дросселя? (куда ставишь ) ( в какие точки)
индуктивность?

Уважаемый Эталон Подскажите как правильно включать-выключать питание схемы драйверов и ключей EG8010 в трансформаторной схеме?У вас есть видеоролик по поводу выключения DC-DC 4 нога TL494 к плюсу.А в этом варианте как быть?
