Инвертор синус 50 Гц своими руками

кто дисплеи лепил к егешкам WH1602 ,покажите схемку пожалуйста

Всем привет.
Решил повторить DC-DC инвертор по печатке diver52
Слаботочная часть запустилось с первого раза офигеть.
Ну вот с силовой частью немного помучился скорей всего её необходимо было зеркалить при переносе на печатку.
Ну в любом случай огромное спасибо тебе diver52 за очень хорошую печатку всё работает.
Осциллографа у меня нету так что что там творится сказать не могу.
Напишу только то что замерил мультиметром
в холостом режиме без нагрузки потребление 150 милиампер
Под нагрузкой 200 ватт полевики без радиаторов гонял примерно минут 5 чуточку тёпленькие.
частота на выходе 30 кГц.
Трансформатор Ш образный сердечник -- E55\28\25 первичка намотана в 3 витка проводом 0,71 36 штук вместе ( шиной сидел склеивал их на улице моментом ) Конечно многовато 36 штук ну это для дальнейших опытов чтоб первичку уже не переделывать.
Вторичка одним проводом 0,75 два по 41 витка на выходе 180.
Ну вроде всё. Фотографии по позже.

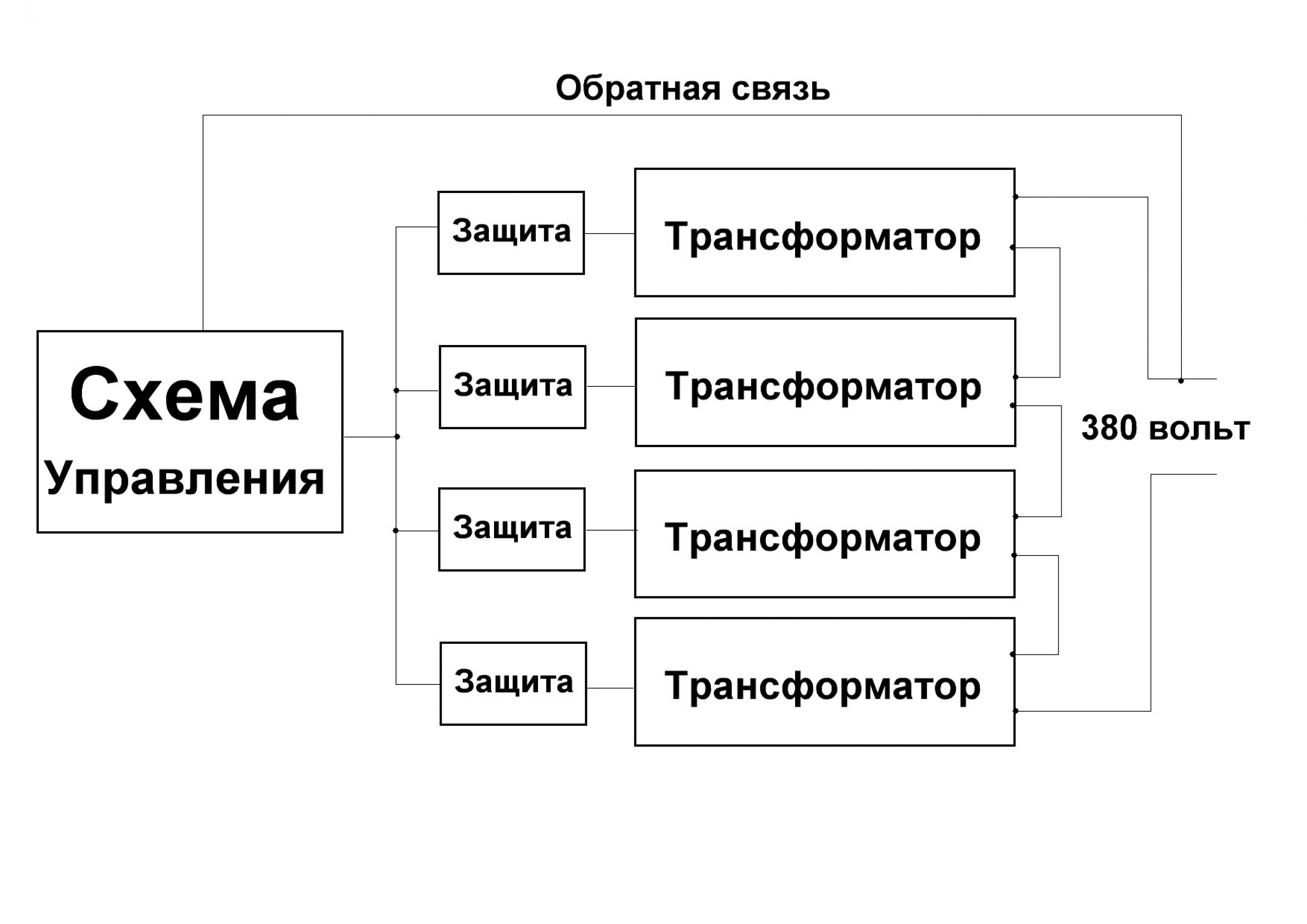

И теперь вот вопрос а почему не сделать вот так

Одна плата управления и 4 трансформатора на выходе. Можно два три кому как угодно.
Так не лучше будет ?

Евгений84
без ослика трудно будет

Вот фотографии

Продолжение

Евгений, а как чувствует себя ктайская высоковольтная плата на 2х кВатах и какие перемычки как запаяны на плате синуса?

Я его пока толком не успел погонять надо ещё один DC-DC собрать чтоб раскачать его более менее.
Подключал его для проверки работает на выходе 220 вольт даёт.
Про перемычки фото платы егешки скину под вечерок. Он мне уже пришёл в собранном состоянии. Готовый.

mren пишет: Ne-XT Первый - это 100% феррит с зазором, второй это наш вариант Н2000 аналог PE22, третий - PC40. Из этих трёх берите последний.
Если найдёте Al=6800- 7800 будет лучше.

Привезли мне E55 сердечники сегодня, из маркировки только желтые пятнышки на каждой половинки, скажите это оно?
Покупал последний из списка, как вы и посоветовали. E55/28/21 размер половинки.

По поводу пятен - не знаю. Когда последний раз покупал, был просто чистый феррит PC40. Знаю только что пишут на них N27 N87. Размеры такие же были.

Я вот подумал, что бы увеличить надежность и мощность ведь можно сделать распредустройство(РУ) 320-500В, на которое будет подаваться с разных источников постоянное напряжение, например, c DC-DC модулей, выпрямленное от сети, напрямую с панелей в конце концов. А с этого РУ брать 320-500В и вот такими китайскими модулями DC-AC подавать потребителям. Все разделить предохранителями и в случае выхода из строя одного из входов нагрузку подхватывает другой. В случае выхода из строя DC-AC модуля - его легко заменить для конкретного потребителя не отключая остальных. В итоге масштабируемость и наращиваемость.
Ы ?
