Инвертор синус 50 Гц своими руками

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #43463

Irfp064n будут покруче чем просто irfp064.
Вместо irfp2907 лучше поставить irfps3810.
На али много подделок irfp2907, так что будьте осторожны при покупке.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

labs

Осваиваюсь на форуме

Сообщений: 33

Меньше Больше

Спасибо получено: 40

Инвертор синус 50 Гц своими руками #43465

IRFB3077PBF 75В 210А [TO-220AB] 2,2-3,3 мОм сопротивление канала и недорого www.chipdip.ru/product/irfb3077pbf/
ставил такие на простенький инвертор трансик греется они холодные...
а IRFP2907 выводы потолше и крутизна хар-ки получше

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

diver52

Завсегдатай

Сообщений: 304

Меньше Больше

Спасибо получено: 167

Инвертор синус 50 Гц своими руками #43466

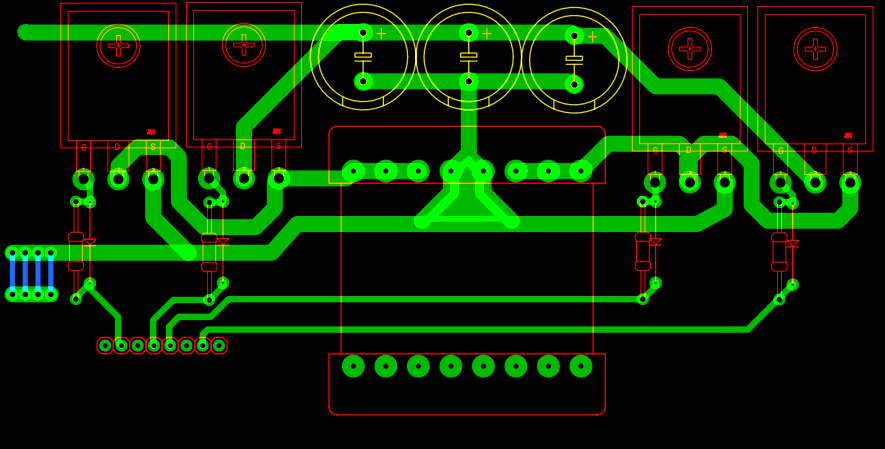

Сделал печатку - взял 4 транзистора в корпусе ТО-247, чтобы выдержать ток в 100 А. Вот что получилось (выкладываю на Ваш суд):

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #43470

Как по мне - сильно много перемычек.
Мне так нравиться :

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

diver52

Завсегдатай

Сообщений: 304

Меньше Больше

Спасибо получено: 167

Инвертор синус 50 Гц своими руками #43471

mren
В Вашей печати слишком тонкие дорожки для высоких токов. Плюс слишком длинные дорожки на управление затворами. С того же транса наводки могут попасть на них, и полевики приоткроются и сгорят. Далее у Вас стоят кондеры после шунта. Разве именно так должно быть?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #43472

Я нарисовал приблизительно. Если оба плеча перерисовать ближе, при этом уплотнить дорожки, а силовые сделать потолще, то не придется делать столько перемычек.
Шунт я нарисовал до кондеров так как не понял его применения (защита по току или вывод информации по общему потреблению).

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

NE_XT

Давно я тут

Сообщений: 80

Меньше Больше

Спасибо получено: 53

Инвертор синус 50 Гц своими руками #43519

Народ, а почему вы не делаете платы на SMD деталях, гораздо меньше места?
Менять тоже не проблема. Давно пора сделать стандартную плату DC/DC удобную для повторения.
А то, кто на что горазд, а схема то одна.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

diod

Заблокирован

Сообщений: 1367

Меньше Больше

Спасибо получено: 1131

Инвертор синус 50 Гц своими руками #43522

Как для меня, так лучше на обыкновенных комплектующих. Зрение не позволяет СМД пользоваться! Да и менять обыкновенные гораздо проще.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

superman13

Осваиваюсь на форуме

Сообщений: 23

Меньше Больше

Спасибо получено: 3

Инвертор синус 50 Гц своими руками #43533

Здравствуйте, я тоже хочу собрать инвертор и нарисовал такую печатку для дц/дц из 12В в 180в...

не пинайте сильно, схему не проверил по идее должно работать, если видите какой-то косяк то жду предложений, опыт у меня в данной области очень малый

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

nik23111

Давно я тут

Сообщений: 125

Меньше Больше

Спасибо получено: 59

Инвертор синус 50 Гц своими руками #43558

дорожкидо силовых ключей длиноваты.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
