Инвертор синус 50 Гц своими руками

Эталон+

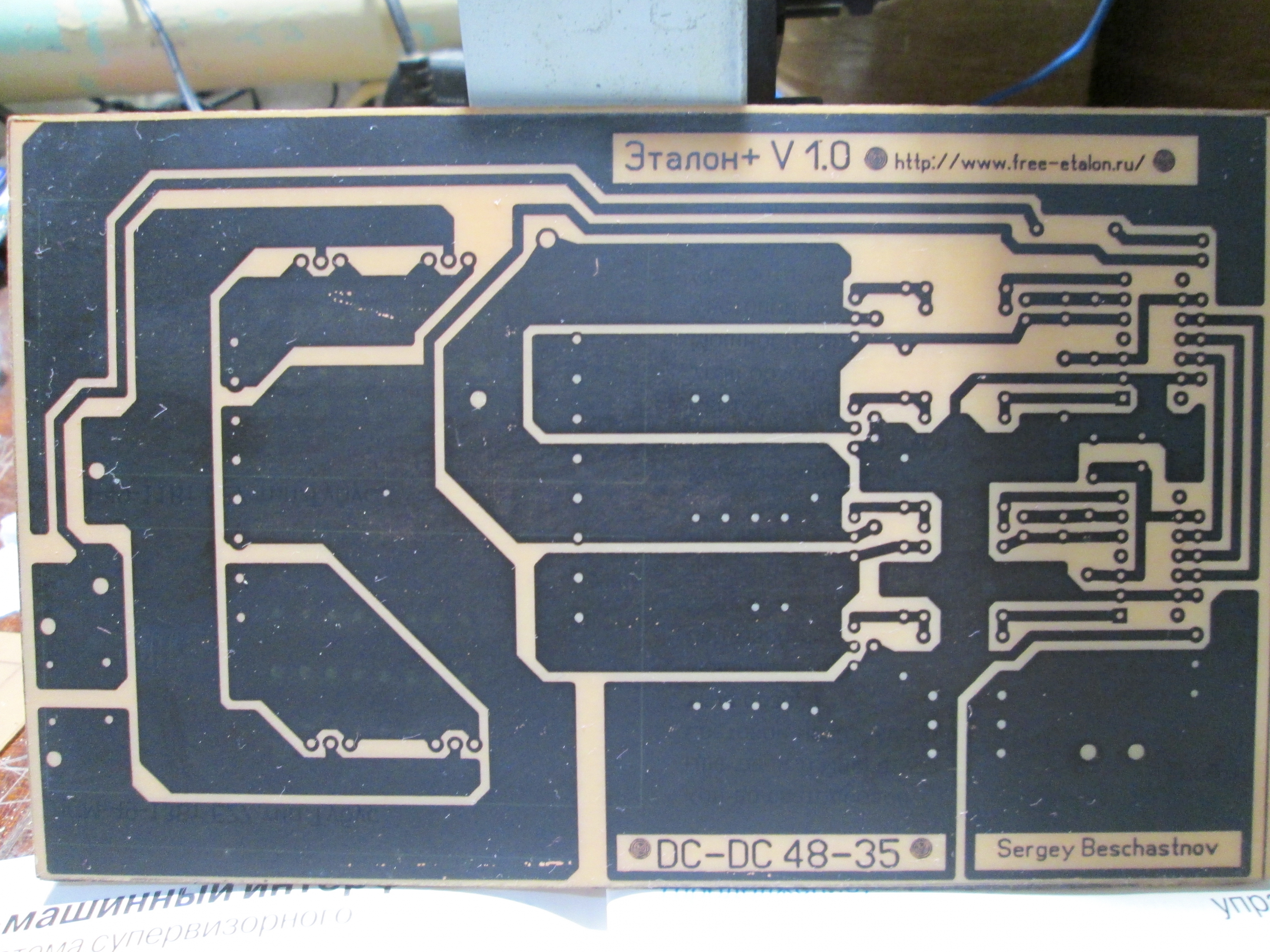

Спасибо большое за печатку! Да, тут видно, что дорожки с выводов ирок на затворы очень короткие и прямые.
Тем временем я дорабатываю свою печатку. Выкладываю не завершенную, чтобы в случае чего сразу принять замечания по разводке. Теперь на каждый затвор сигнал идет с КП S8050/S8550. Перемычки, которые соединяют КП с затворами - это диод с резистором (позже дорисую). Также добавлю емкости по питанию КП.

владимир
Я не спорю, что ирка потянет и 4 ключа 3205. Но вытянет ли 3205 ток в 100 А (4 шт.) - вот в чем вопрос. Пробовал я 3205 в топологии пуш пулл - пара 3205 мощность выше 400 Вт не вытягивали. Хотя не спорю, может топология ущербная была для таких мощностей.

Практически при тех-же тех.характеристиках я бы посоветовал вместо IRF3205 ставить IRFP064 в 247 корпусе! И еще один совет...... Если схема двухтактная, то лучше всегда два радиатора, по одному на свое плечо с транзисторами и не ставить никаких прокладок! Изолируйте радиаторы друг от друга и от корпуса (если он металлический) устройства! Поверхность радиатора должна быть идеально ровной и гладкой. Применение термо-пасты(тонким слоем) обязательно!

владимир
Мне нужен 1 кВт - это один DC-DC блок. Всего их 2 шт. будет. Т.е. на один транзюк приходится ток 25 А с учетом того, что их 4 шт. в параллель. Т.е. 12 В *100 А = 1200 Вт (1000 Вт с учетом КПД, пиковой нагрузки и т.п.). И никак не 12,5 А на ключ.
diod
У IRFP064 сопротивление 9 мОм против 4 мОм у IRF1404. Все же думаю использовать IRF1404 вместо IRF3205. Хотя понимаю - корпус 247 обладает преимуществами по сравнению с 220 - толщина ног и теплоотвод гораздо более солидные. Еще глянул цену на IRFP064 - самые дешевые по 100 руб. IRF1404 - где-то 55 руб. Разница в 2 раза в цене.
А чем плохо применять изолирующие прокладки? Их также можно смазать термопастой, и термоконтакт будет хорошим. У Эталона также сделано - все ключи сидят на одном радиаторе.
Пока помозговал с печаткой силовой части. Попробовал уложить 16 полевиков. Расположил их с учетом того, что они будут крепиться к теплоотводу на обратной стороне платы. Дорожки от ирок получаются в любом случае в районе 4 см, как ни крути. Если все транзюки располагать в ряд, то плата получится очень длинной, и дорожки будут соответствующими. Вот что получилось (нарисовал пока без умощнения, базовый вариант):

Эталон
Если можете, выложите печатку в формате layout или в каком она есть. Думаю ее взять за основу. Только переделаю под транзюки в 247 корпусе, чтобы 4 шт. хватило. Чувствую, что с 16 шт. не вариант делать печатку - все фонить будет.

Эталон, подложки какие на выходных транзисторах поставили? Керамику, слюду или все-таки силикон?

силикон

diver52
привет!. вот 064 с буквой( N) пойдет

Всем привет! Может кому будет интересно вот нашёл такие IGBT транзисторы для построения мостовой схемы FMM 150-0075P интересный вариант!
Или вот такие IRFP2907 Transistor N-MOSFET 75V 209A 470W TO247AC.
