Инвертор синус 50 Гц своими руками

nik23111 пишет: Доработал немного печатку драйвера. Подписал каждый элемент, добавил пины для будущей защиты и контакты SD на ирках. Исправил небольшой косячок на плате. Добавил емкость 0,22 мкФ для Vref, чтобы не фонило. Кому нужно, скачивайте. diver52 посмотри на оптрон 1 вывод идёт на+47мкф и даже если ты перевернёш рс817 резистор R14 окажеться со 2 го вывода \2 вывод идёт на минус 350 в а первый на+350 в через резистор R14\ разводку нжно иправить.

НАДО ПРОСТО В СПРИНТЕ ПЕРЕВЕРНУТЬ ОПТРОН И ВСЕ

vladmir67 возьми и внимательно посмотри я её уже повторял.

Разводку подправлю. По оптрону действительно не досмотрел. Хочу еще некоторые дорожки подкорректировать, а то слишком маленькое расстояние между дорожками между ирками. И в целом планирую двухстороннюю плату сделать. Вторая сторона - вся земля. Отверстия на плате со стороны земли рассверлю, чтобы элементы земли не касались. Имхо хорошая защита от наводок будет.
А так в плане ферритов у нас в городе хороший выбор. Вот только пока мне никто не может ответить, какую магнитную проницаемость лучше брать в плане КПД и наименьшего тока х.х. Феррит будет Ш-образный E65 - с этим я уже определился. Количество витков в первичке возьму 4. Буду мотать медной шиной 0,3*40 мм через слой изоляции.

эталон же писал 4 витка мало. у сомого проблема 5 ир спалил е55 брал шино матал 0.65х35мм 4 витка вот думаю из за низкого сопротевления\ можеш почитать .тут на сайте я писал и эталон давал видео по намотке кстати на е65 он матал 6х1мм 11вит .лучше посмотри. я то посмотрел уже после как спалил.умные учятся на чужих ошибках а дураки на своих.

nik23111
Я смотрел видео по намотке. Там 11 витков при напряжении 48 В. У меня будет 12 В. Т.е. логично, что витков нужно в 4 раза меньше, т.е. где-то 3. Но на всякий указал 4. Неужели даже 4-х витков будет мало при 12 В? А ирки могут гореть из-за сквозняка вслед за полевиками. В одном из видео Эталон говорил, что если схема находится под нагрузкой, то отключать ирки от питания категорически запрещено. Сначала отключаем генерацию на TL494, потом уже ирки.

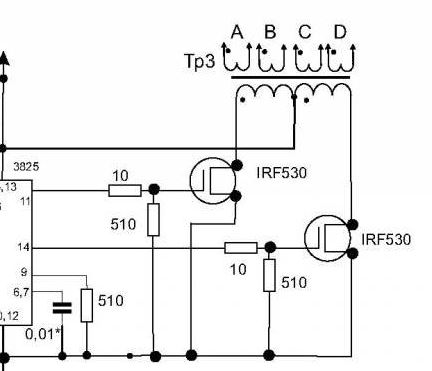

Коллеги инверторостроители - ни кто не пробовал из вас вообще отказаться от глюкавых ирок в dc/dc в пользу трансформаторной схемы управления мостом?

я чиал из за чего их выбивает и втом числе кривой развод печатки да на этой плате маленькое растояние между деталеми это моё мнение сам искал косяки после распайки поэтому переразвёл сам но пока ещё не сделал а у меня на силовой чати растояние до ключей не одинаковое вот до тех которые доржки подалше пар раз включения выдерживали а где короче сразу дохли даже на ос взгленуть неуспевал .

да я то тоже на12в эксперементы ставлю. у этолона есть и другой форум там тоже один описывал и фотки давал он на двух колечках делал 2 дс-дс по 175в с 12 в д50 х20х...он наматывал 6х1мм 6витков хотя по прог 4 выдоёт я пересчитывал проги немного врут так он и пылесос 2 кват к нему пдключал но у него емкости ак 12в12а на 1минуту хватило писа дальше отключился по низкому напряжению так что на е65 6х1мм выжмеш 10кват это не я сказал

nik23111 пишет: vladmir67 возьми и внимательно посмотри я её уже повторял.

посмотрел по схеме и точно косяк с оптроном ,как не увидел -ну да ладно исправлю . вопрос подойдут на мост irf3205 12 v-380v

кто знает что за сердечник от комп бп
