Инвертор синус 50 Гц своими руками

В дополнение скажу что питание развязанное у меня это ир2151 напрямую качает пушпулом ключи - маленькое колечко с 2 допобмотками на выходах которых диодные мосты и кондеры электролит 10 мкф + пленка 0,1.
Дроссель синуса - на феррите размером примерно как транс ТПИ провод 0,8 в три жилы метра 4, зазором вывел 2мгн
На выходе неполярный кондер 1 мкф.
Возможно ли что когда я на платке спалил ир 2110, она с собой унесла транзисторы не позволяющие одновременное открытие двух ключей? Как это проверить? Мой осциллограф не позволяет оперативно отслеживать такие низкие частоты как 50 Гц, лагает сильно на них.
Ир 2151 врубается одновременно с подачей питания на ег8010, может она не успевает зарядить емкости питания верхних?

Народ, кто чо может советом,-
Игрался сегодня с БЖТ. Отладил схемку на лампочках, чоб была нагрузка. Вышло отлично без завалов и волос. Подключаю БЖТ,- падла, видит шим на частоте 5 кГц,- я использовал МК. соответственно жужжит на этой частоте и холостой ход больше 75А. Решил надурить,- подключил транс на 5 кГц. Та же история, ХХ зашкаливает, насколько я понял этот уже видит 50 гц и входит в насыщение за 20 импульсов полуволны.
Я чего то не понимаю, - как у Эталона работает схема,- получается синус с ШИМа нужно лепить перед трансом, но на всем диапазонах нагрузок если большая мощность (5-10 КвТ) не получится. Идея чо тупиковая? С БЖТ?
предварительно всем спасибо.

дима исправил печатку теперь на 9и10 чистые прямоугольники на выходах без пиания оконечных ирф тоже но как тоьлько через ламу на 12 в подою плюс 12 в лампа горит в полный накал ир пробило. вопрос питать оконечник и тл от одного 12 в аккамулятора можно или нужно 2 развязаных питания т .е проще 2 аккамулятора ?

Дмиртий пишет: Народ, кто чо может советом,-
Игрался сегодня с БЖТ. .

Дмитрий, а что такое БЖТ? А то я что то совсем не понял суть вопроса! Желательно хоть блочную схемку от руки.

Moloko пишет: Дроссель синуса - на феррите размером примерно как транс ТПИ провод 0,8 в три жилы метра 4, зазором вывел 2мгн

может в зазоре дело (почему ключи летят)? фотка дросселя или на каком сердечнике делал ?
Может из-за зазора как у Мельниченко или в зарядке Дед Иван доп энергия прибавляется?

Дроссель синуса - на феррите размером примерно как транс ТПИ провод 0,8 в три жилы метра 4, зазором вывел 2мгн
На выходе неполярный кондер 1 мкф.

вот твой косяк!!!!


вопрос питать оконечник и тл от одного 12 в аккамулятора можно или нужно 2 развязаных питания т .е проще 2 аккамулятора ?
минус моста и минус управы ОБЩИЙ!!!

Спасибо за ответы, оптодрайверы кончились пока, жду заказанных, потом буду проверять теорию с дросселем. О результатах обязательно напишу.
Странно что когда я первый чистый синус сделал на малую мощность, irfp460 в мосту, качал прямиком с ир 2110 с платки ЕГшки, дроссель намотал на распыленке с ДГС ATX, все работало, грузил до 500 ватт, не понравилось только повышенный холостой ход и конкретный перегрев дросселя. И тогда для эксперимента взял Ш-трансформатор размером примерно 30мм на 30мм с зазором от какого-то блока питания импорного, намотал провода примерно до 3 мГн. Так же грузил до 500 ватт, проблем не было, синус чистый, не "волосатый". Холостой ход упал сильно, все холодное. До сих пор работает.
Захотел сделать помощнее и надежнее - три дня уже ключи жгу.
В любом случае спасибо за ответы.

Дроссель на распыленке, сильно греется

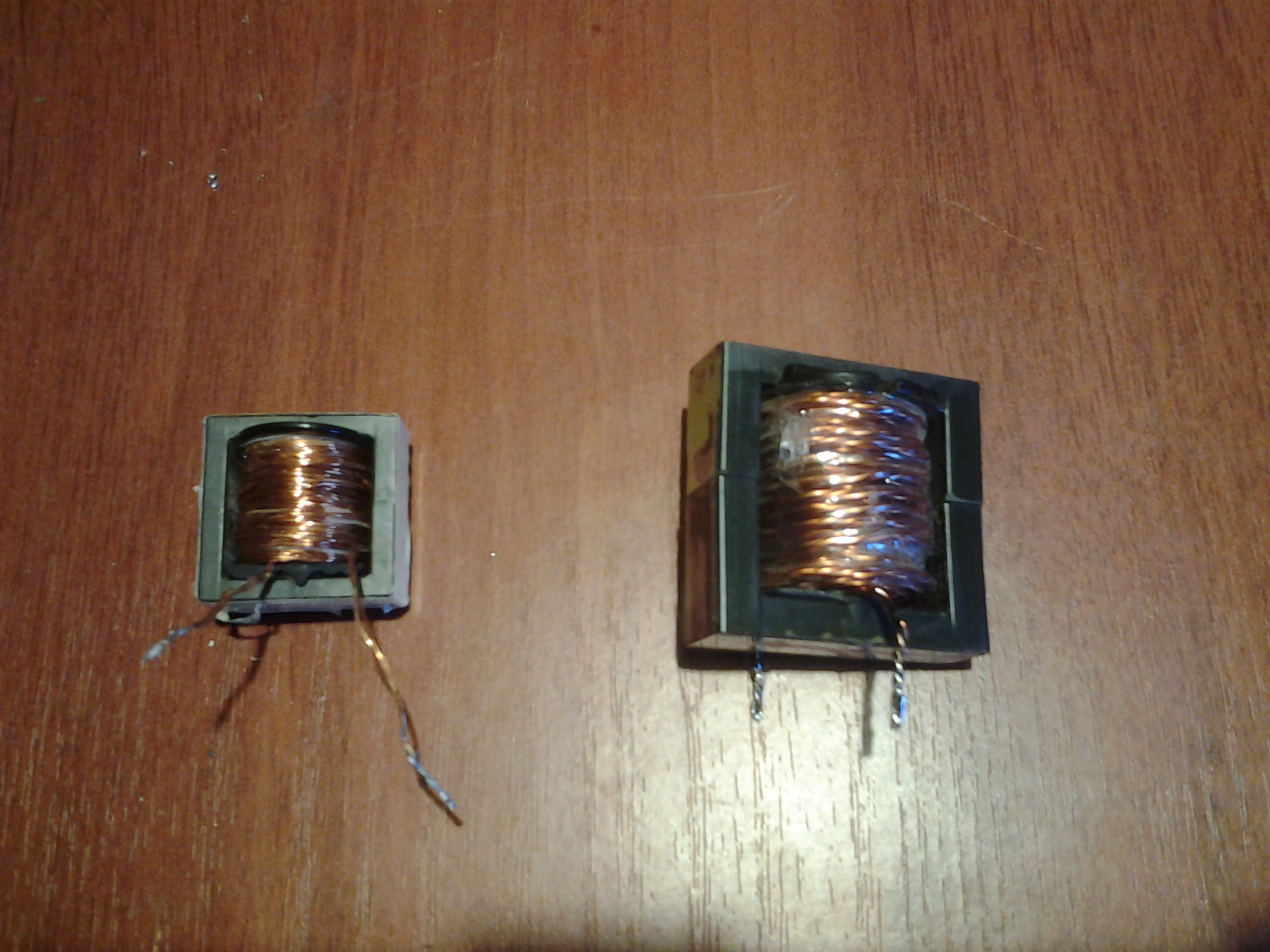

Слева транс с зазором, на нем до 500 ватт грузил, справа - все ключи горят

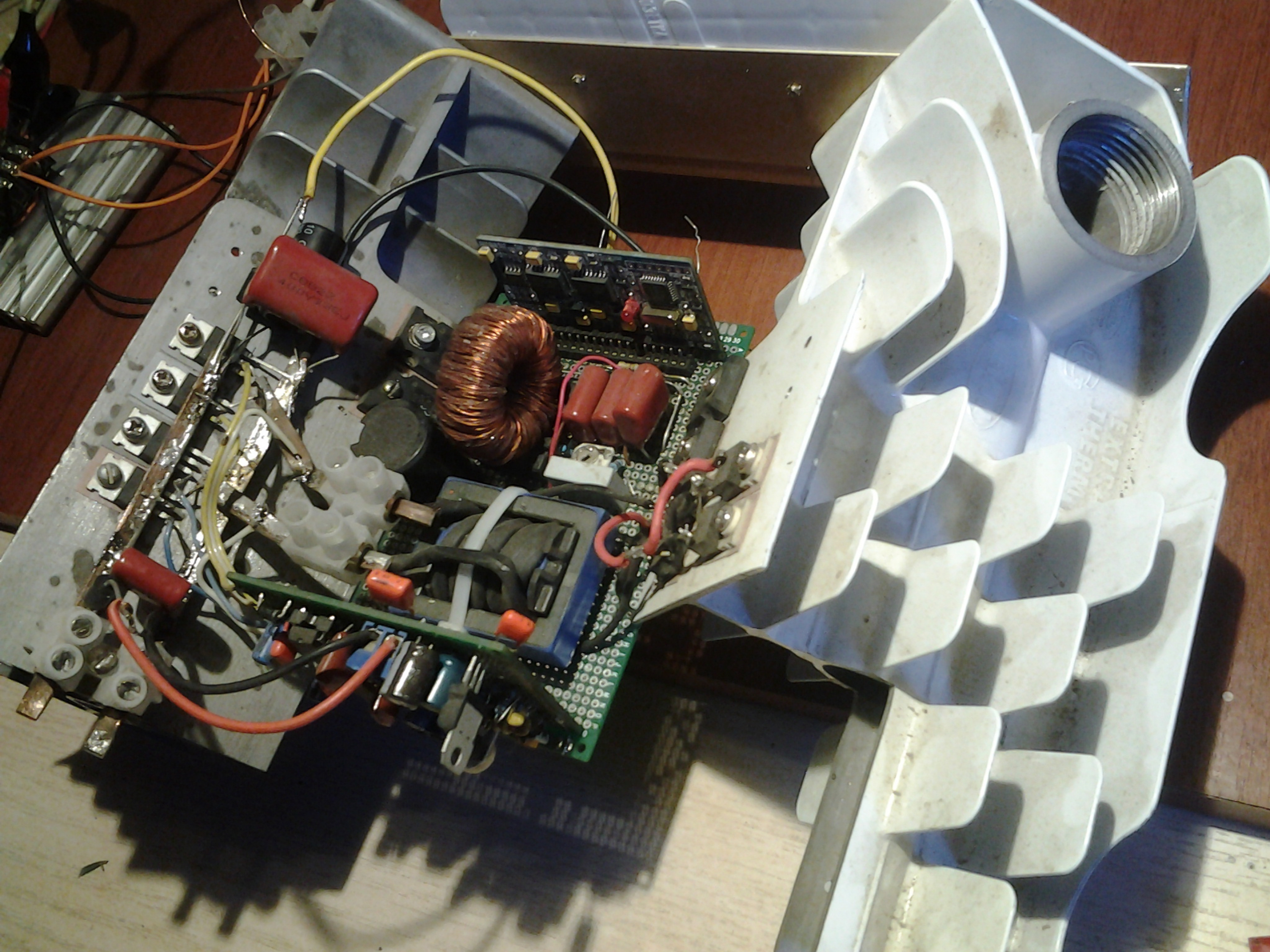

видел много чего ,но такое творение с батареей

Дроссель синуса - на феррите размером примерно как транс ТПИ провод 0,8 в три жилы метра 4, зазором вывел 2мгн
На выходе неполярный кондер 1 мкф.

вот твой косяк!!!!


вопрос питать оконечник и тл от одного 12 в аккамулятора можно или нужно 2 развязаных питания т .е проще 2 аккамулятора ?
минус моста и минус управы ОБЩИЙ!!!

дима не понял про дроссель. пока до него и нарезки синуса не дошло дс-дс неработает.еслиб без лапы то и ключи погорели бы или ?
транс ш16\20 первичка лента медная 6.5 мм во всю длину феррита( 3.5см ) 4 витка хотя по проге 2. ключи ирф 3205 .транс на пуш пул проверял на одно плечё работал хорошо. что не так? на твоих видео видел на каждом блоке дс-дс круглое в зелёной изоленте это что дроссель.?
