я не знаю по какой схеме ты делал
правильная где 13-14-15 вместе
16 на минус
на оптопару приходит + на 1 ногу
что ключи и ирки в мусоре то смотри косяки в монтаже!
много народу собрало и все работает!

nik23111 пишет: эталон собрал по твоей схеме дс-дс есть вопрос . в ней на тл 15 .14.13. соеденены вместе идут на оптрон а на печатке 16.15 вместе затем 14.13 дальше всё как на схеме это я думаю опечатка и с опртопары резистор на вторичную обмотку не с 1 а с 2 вывода. я та собрал первый вариант по твоей схеме и со своей печатной платой итог 4 ключа и 2 ирки в мусор

Сто процентов косяки у тебя. У меня плата Эталона, работает как тестовый макет, пока горели только выходные диоды и не по вине хозяина печатки, а по моей личной!

да я и некому не высказываю претензий но ты же печатную плату скидывал вот я про неё и говорю кстати в ней и генератор не запускается пилы нету на 5 ноге .меж дорожечное проверил замыканий нет .дима без обид это по твоей а помоей разводки пила есть но вижу косячная но незнаю где икать косяк может тл я их с китая выписал.

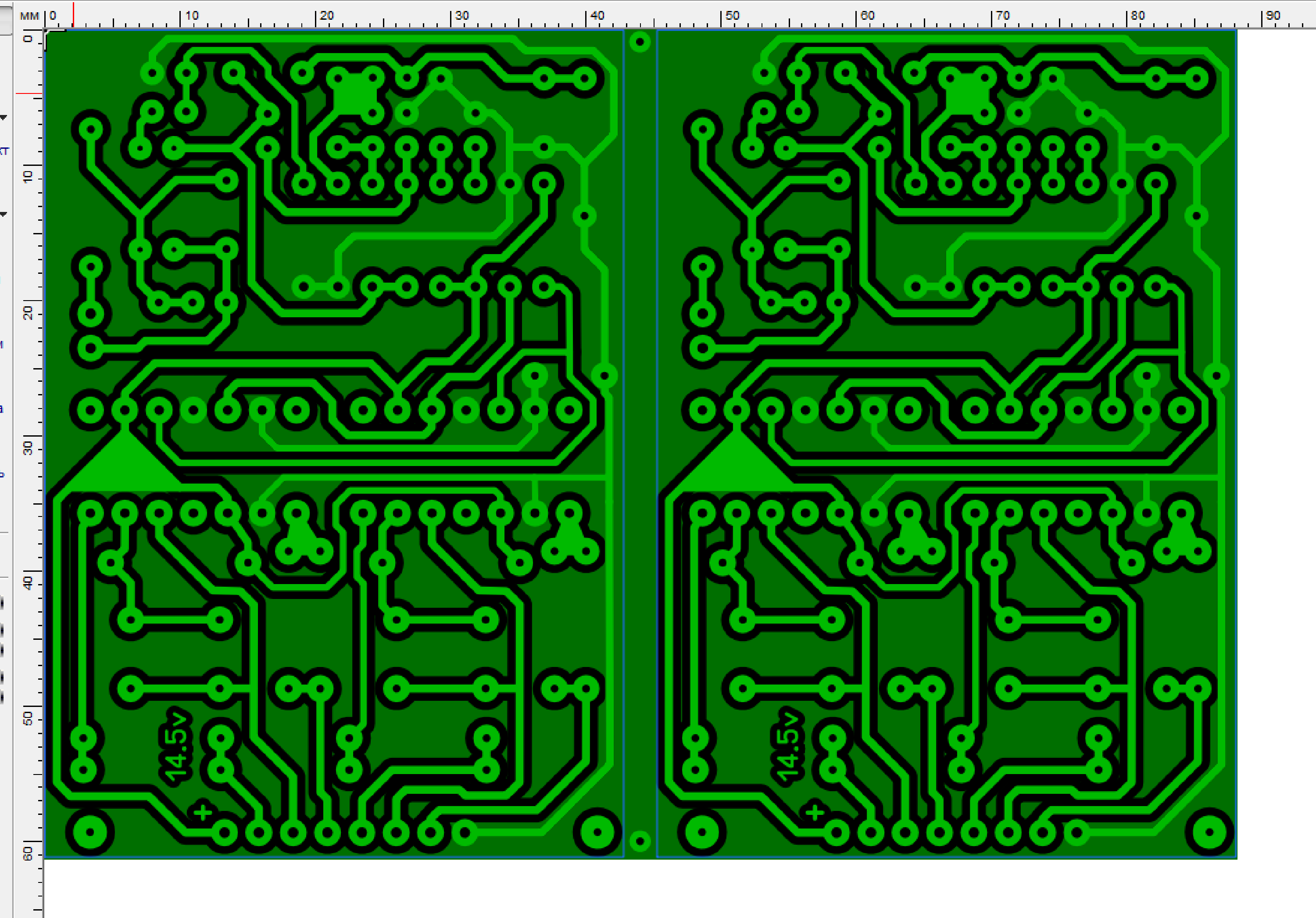

вот твоя печатка

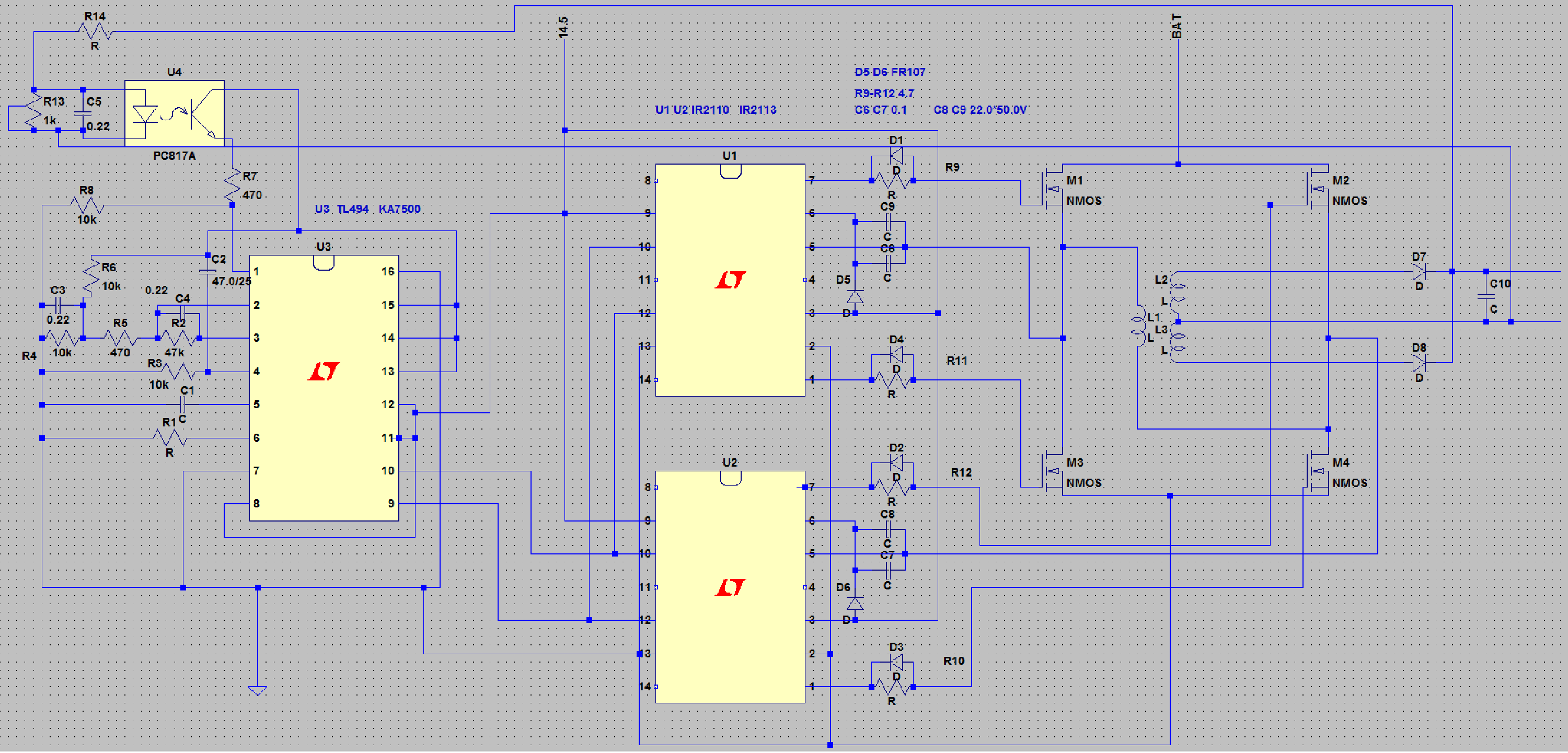

и схема

схему эту уже ктото правил она не правильная!
выводы не ирках переверни!
тут ирки нарисованы неправильно!!!!
печатка не моя ее рисовали по моей схеме но не я))) на ней есть косячки

сравни!

Здравствуйте Дмитрий. Собираю чистый синус eg8010. Сразу спалил на платке ир2110. Выпаял их обе, как у Вас перемычки бросил и теперь процессором мигаю светодиодами в оптодрайверах hcpl3120, которые качают силовые ключи. На верхние ключи сделал гальванически развязанное питание по 15 вольт на каждый верхний ключ. Подключаю к силовым ключам около 30 вольт, синус режется, все отлично, и под нагрузкой все работает, синус чистый. Подаю 350 вольт на ключи, как только врубаю напругу на платку, сразу бабах. Два раза пробовал, оба раза улетают два ключа которые переключаются с 50 Гц частотой, двайвера целые, два других ключа целые. Ключи пробовал fgh40n60ufd. В чем может быть дело?

дет тайм сколько стоит на егешке?
для иджебетешек надо ставить 1,5

Исправил дэд тайм на 1,5 мкс, вместо igbt там где 50Гц поставил irfp460, другие два igbt, подал 30 вольт, все работает, синус чистый. Подал 350 вольт на ключи - igbt в мусорке. На их место впаял irfp460. Теперь все irfp460. 30 вольт подаю, синус чистый. Подаю 350 вольт вылетает 1 нижний 50Гц ключ и как ни странно драйвер верхнего 23кГц, хотя сам ключ живой, и драйвер 50Гц верхнего, ключ тоже жив. Может я чего не понимаю как делать развязанное питание верхних? Может лучше бустреп сделать?
Если так, почему на 30 вольтах все отлично работает?
Если не трудно, подскажите как правильно делается развязанное питание верхних?
