Инвертор синус 50 Гц своими руками

tak пишет: Граждане радиолюбители, забудьте вы о мощностях более 3kWt от питания 48вольт!!!
все ваши потуги не оправдают ожидания...все это уже проверенно на опыте по нескольку раз...
для нормальной работы инвертор 3kWt должен выдерживать перегрузку до 10kWt в течении до 10-20сек...
из этого соотв. схемотехника и токи от батарей....
еще раз повторюсь для особо упорных..УЧИТЕСЬ НА ОПЫТЕ ДРУГИХ, А НЕ НА СВОЕМ...

Перестань нести всякую чушь
все прекрасно работает!!!!!

Эталон+ вот параметры кольца от ресанты -пойдет на дроссель ?

Да Владимир пойдет

Уважаемый топикстартер...у Вас полностью отсутствует практический опыт в конструировании и проектировании
устройств силовой электроники мощностью более 5kWt...так будьте так любезны просто не комментируйте мои посты!
через пол года эксплуатации, при больших разрядный токах, свинцовые аккумуляторы умирают-проверенно много раз...
Tesla Motors — в три!!! раза программно ограничители емкость своих батарей...догадайтесь зачем?

Civ1 пишет:

tak пишет: забудьте вы о мощностях более 3kWt от питания 48вольт!!!

Почему? Свой инвертер нагружал утюгом 2.2кВт+бойлером 1.24, итого 3.5кВт работал без особых проблем до ремонта, а сейчас после усиления конденсаторов, входных и выходных транзисторов и подавно тянет от 24В питания. Вот только при нагрузке с пусковыми токами защита его отключает на пару секунд и то не всегда.

Сей не выгодно это - работать при малых напряжениях с большими токами .... потому что КПД падает значительно .. а еще такой штук сильно фонит ...
ну и в общем, миссстер tak прав, любые накопители .. и в первую очередь АКБ быстро укакиваются при работе на предельных токах.
В среднем для 24В - до 2 КВт .. дальше гемор с разводкой .. перегревом .. и диким наращиванием снабберных цепей перекрывает остальные составляющие.

речь идет не о акумах а о инверторах
и 10 и 15 киловат и 20 работают от 48 и неплохо
посмотрите последнюю мою работу над инвертом
он ограничен на 10 кило!!!!!!!!!!!!!!
а в реале и 20 спойно попрет
при чем 10 кило может тянуть круглосуточно и без принудительного охлаждения!!!!!!!!!
а вот чем питать его это уже не моя проблема)))
найдет заказчик столько акумов пусть тянет с него сколько влезет)))

По моему на тех товарищей которые утверждают чо у вас ничего не выйдет, потому чо ( я самый вумный) не стоит тратить время.здесь собралось большое количество людей которые хоть не умеют, но делают, а не трепают языком, и большое спасибо Дмитрию чо собрал нас в кучу.

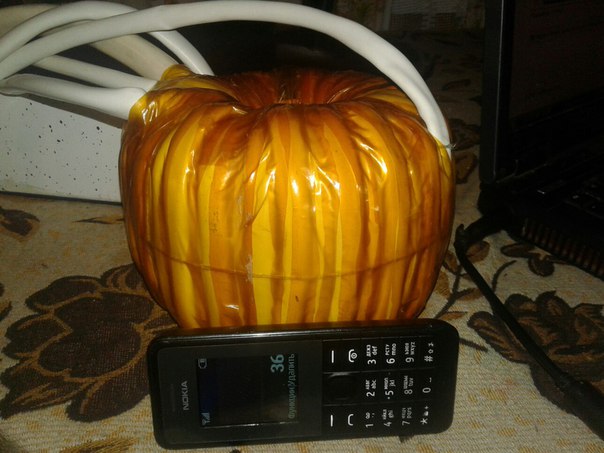

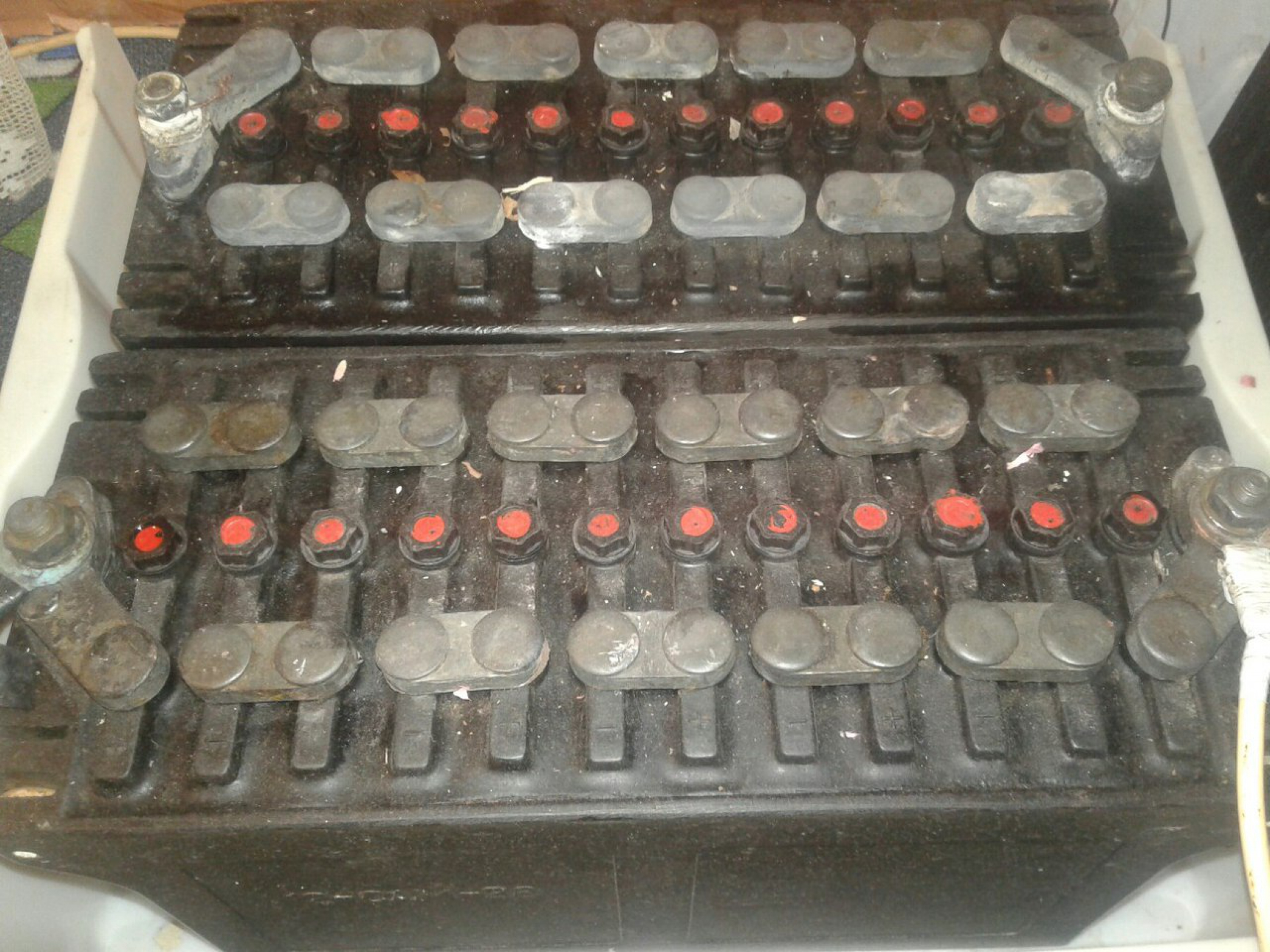

Сам например чоб не тратится на много кондеров ставлю в буфер аккумы с вертолета,- у них огромные пусковые токи. 5 кВт выдают на 48 В на ура. сегодня притащил транс на 5кВт 1000гц, за выходные подключу попробую. Вес 4.8 кг.

Да просто надоели эти теоретики)))
сами нихера ничего не делали и учат как правильно.....
я уже и рассказал и ПОКАЗАЛ а для них это все не правильно))))
а у меня оно работает и ему нас---ать на их правильное понятие)))))
извините за грубость .... достало!

Изначально было 3кВт, уже 5кВт.... У меня нет опыта проектирования, но есть опыт эксплуатации. И аккумуляторы аккумуляторам рознь, я, например, использую специальные для солнечных систем канадского производства свинцовые, пошел 3й год каждодневной, круглосуточной, эксплупатации, емкость немного подсела, но работают и пиковые токи выдерживают. Провода между аккумуляторами и инвертором у меня 75 квадратов, падение напряжения на них при 150-200А пару десятых вольта, куда меньше, чем на внутреннем сопротивлении аккумулятора.
Далее, косвенно сталкиваюсь с силовой аудио аппаратурой для автомобилей, так там стандарт вообще 12 вольт, и вот с них выжимают до 12кВт (это то, что на моей практике), а говорят и до 30 доходит в особых случаях, да они дробят мощность на несколько усилителей по 4-8кВт (даже имел удовольствие видеть усилитель 10.5кВт), используют хитрые соединения, но усилители как братья похожи на наши инверторы. И как-то все работает...

А по поводу теслы, то у них внутри стоит несколько тысяч маленьких китайских литиевых аккумуляторов.Воистину машика на пальчиковых батарейках

Здравствуйте, уважаемый Эталон+ и участники форума. Скажите, пожалуйста, жизнеспособно ли такое решение, как показано во вложении? Это два выходных каскада Пуш Пул от одного задающего генератора.
