Да, конечно проседает, например, с 28 до 27 вольт или с 24 до 23, в зависимости от того идет заряд батарей или нет.
Но, что при 23, что при 27, на выходе все равно 216-217 Вольт под нагрузкой.

Только что сходил поднял нагрузку до 3кВт, напряжение стало подниматься до 219-220Вольт, мистика какая-то...

Эталон я по модулям IGBT хотелось бы подробнее узнать как всё заработало. Если можно то выложите видео ролик - лучше один раз увидеть чем... А самое главное если вам не сложно то покажите схему драйвера которым вы управляете модулями IGBT. Вы писали что ХХ увеличился и насколько? Как модули ведут себя при нагрузке? И ещё было бы интересно посмотреть на осцилограмму с управляющего электрода модулей тоже при нагрузке! Эталон вы писали что поменяли интервал импульсов - получается что модули не очень шустрые? Хотя я толкового документа не нашёл по тошибовским модулям, а в том документе что нашёл прописано их применение для управления асинхронными движками а там частота ниже. Вывод: при выборе модулям IGBT нужно придерживаться рабочей частоты от 22Кгц и выше! Эталон ждём от вас видео!

Тому нечего черта искать, у кого черт за спиной...(c)
Требуется мнение сообщества а главное мнение Эталона.
Зачем мне получать синус чистый, если он на растоянии протянутой руки в розетке. Моя первая задача решить работу климатизации в доме в солнечную (жаркую) погоду. С крышы от солнечных панелей будет идти DC320 вольт, один вольт чистого синуса я получу из розетки через трансформатор, теперь мне понадобиться просто усилитель низкой частоты, заметьте даже не стерео с оконечным каскадом на мосфетах или IGBT ключах с запиткой от солнечных панелей, Правильно? В дополнение завести выпрямленное напряжение с сети 220 вольт с понижением до DC300 вольт, дабы при включение компресора при нехватки мощности с солнечных панелей , дополнительную мощность получать от сети 220 вольт. Я на правильном пути?

NE_XT пишет: Тому нечего черта искать, у кого черт за спиной...(c)
Требуется мнение сообщества а главное мнение Эталона.
Зачем мне получать синус чистый, если он на растоянии протянутой руки в розетке. Моя первая задача решить работу климатизации в доме в солнечную (жаркую) погоду. С крышы от солнечных панелей будет идти DC320 вольт, один вольт чистого синуса я получу из розетки через трансформатор, теперь мне понадобиться просто усилитель низкой частоты, заметьте даже не стерео с оконечным каскадом на мосфетах или IGBT ключах с запиткой от солнечных панелей, Правильно? В дополнение завести выпрямленное напряжение с сети 220 вольт с понижением до DC300 вольт, дабы при включение компресора при нехватки мощности с солнечных панелей , дополнительную мощность получать от сети 220 вольт.
Я на правильном пути?

НЕТ вы не на правельном пути! ключи в линейном режиме станут печкой.КПД 00000+,по вашим рассуждениям с усилителем D класса можно получить максимум 200ватт причём врядли удастся стабилизировать напряжение на выходе.

NEXT распишите по подробнее что вы там хотите за питать! Обычно компрессоры любят синусоидальную волну напряжения,а не меандр - тогда и тема не была бы посвящена инвертор синус 50Гц. Какие у вас солнечные па нели? Какова их номинальная мощность? Ну и сколько ваш компрессор кушает?

А вот NEXT я нашёл решение вашей проблемы разом: soltek-dv.ru/catalog/energiya-solntsa/so...48v_kontroller_mppt/ Или придётся помучиться!

NE_XT а что тогда просто от сети не запитать климатическую установку, если хочете использовать сеть как опорный сигнал для преоброзователя то можно вот сдесь посмотреть идею www.rlocman.ru/forum/album.php?albumid=108&pictureid=409 но что будет если сеть отключиться, инвертор выключиться.

У меня 3 квт аморфные солнечные панели Канека.
Потребление климатизации 1,2 квт, пусковую мощность не знаю.
Электричество в нашей деревне за 6 лет ни разу не отключали.

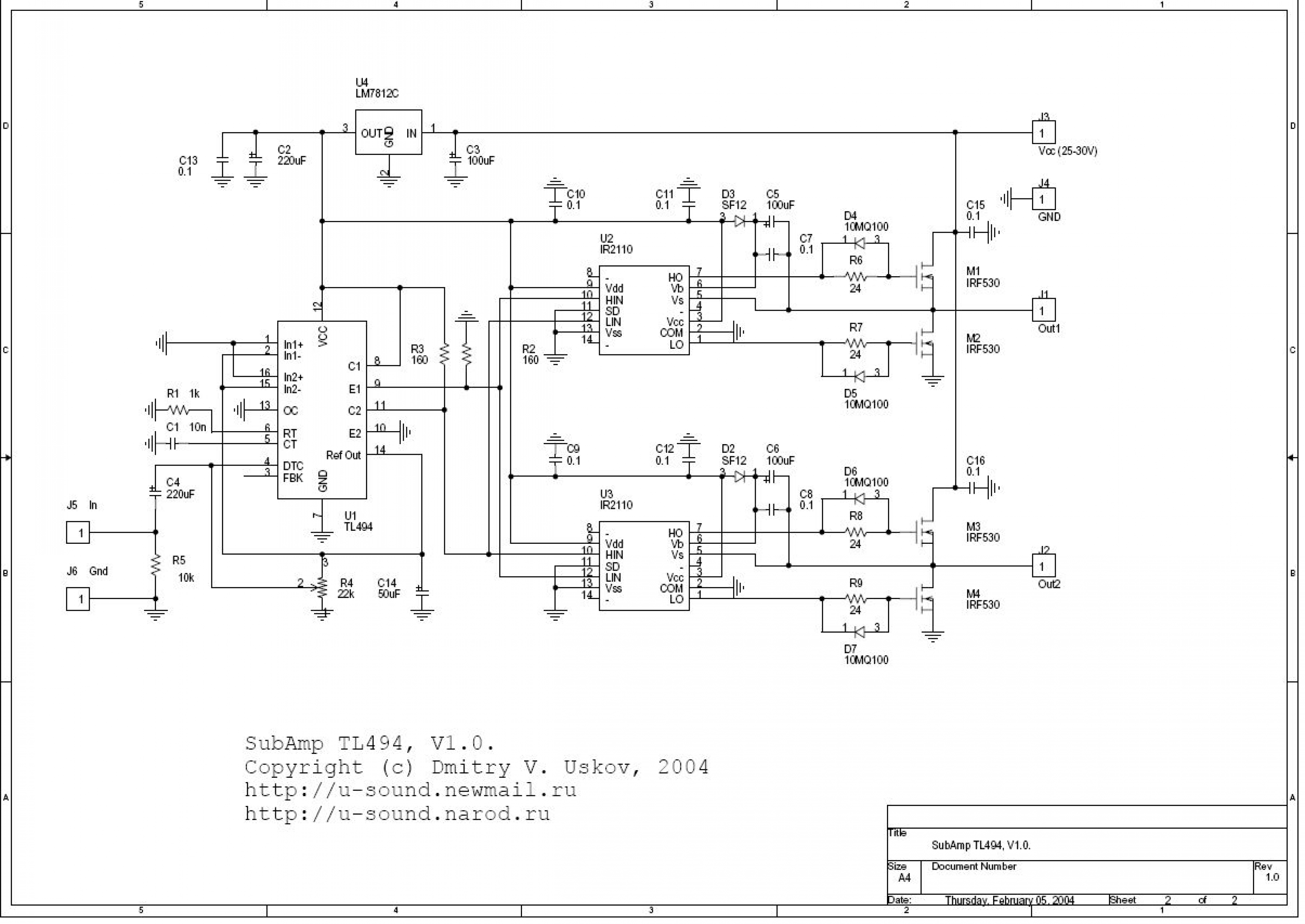

Натолкнула меня на мысль, вот эта схема усилителя, не помню где нашел.

Уважаемый NEXT я понял так что у вас кондиционер правильно! Если это традиционный бытовой кондишин то ему для правильной работы нужна синусоидальная форма сигнала! У них это болезнь. Если вы погуглите на различных форумах то многие товарищи пишут что сплит система от волны меандр умирает и довольно быстро! Но если у вас сплит система способна работать при грязном напряжении тогда возможно и заработает! Та схема что вы воложили очень похожа на инвертор с формой волны меандр. Теперь вам нужно сопрягать напряжение с солнецных панелей и сетевое так-так. Как вы себе это представляете? Вы вообще писали про какой то усилитель! Вам нужен инвертор или усилитель музыку слушать. Ваш принцип получается такой - сетевой инвертор! Это уникальный аппарат! Самое интересное то что он существует в природе! Но чтобы его сделать дома в гаражных условиях я такого ещё не видел! Ваш вариант такой: заряжать аккумы на 24 или лучше на 48 ДВУМЯ ЗАРЯДКАМИ - одной с солнечных панелей другой от сети и уже с аккумов брать мощность через инвертор и опять же я скланяюсь к синусоидальному аппарату! Когда просядет солнечная батарея зарядка с сети будет вам ком пенсировать вам мощность! NEXT по лёгкому не получится сделать источник питания и без потерь! А ваш вариант который вы предлагали будет действительно печкой и он будет хорош в зимнее время отапливать гараж! Поэтому подойдите к этому вопросу основательно! А так как вы писали чтобы городскую сеть занизить на 20 процентов, а вдруг солнышко спрячется и сеть занижена - пуск кондишина хреновый будет или вы собираетесь через латр пропускать и регулировать-контролировать! Тогда получается вам нужен дежурный по подстанции хоть работу бросай!

bass пишет: Теперь вам нужно сопрягать напряжение с солнецных панелей и сетевое так-так. Как вы себе это представляете?

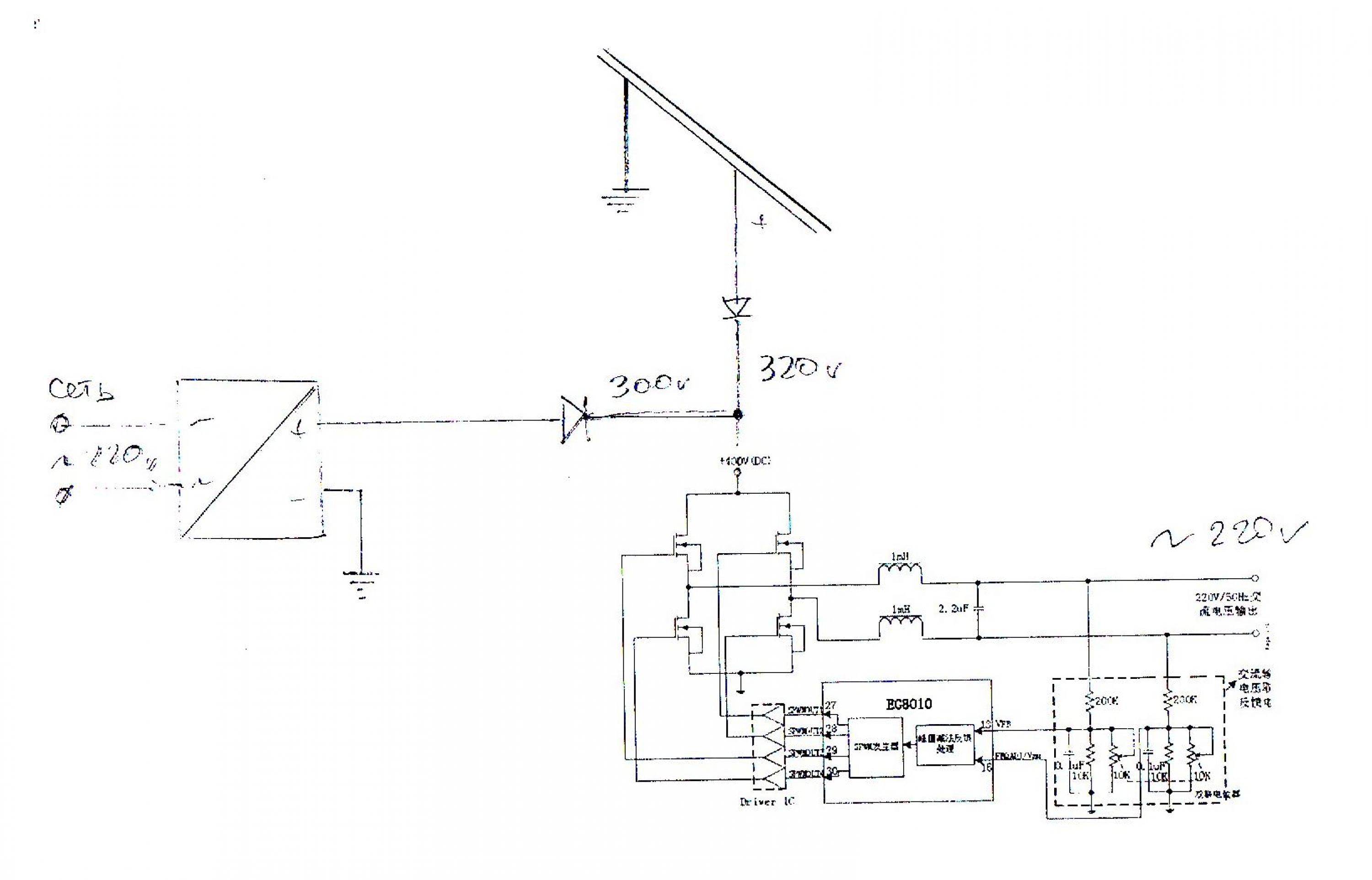

Хорошо отбросим один вольт синуса из розетки и выкинем из головы УНЧ. Если питать инвертор одновременно от солнечных панелей и выпрямленного напряжения домашей сети 220 вольт, как на рисунке ниже. По всем законам электричества инвертор будет потреблять энергию от источника у которого напряжение больше. В идеале когда солнце светит и панели выдают 320 вольт при токе 9 ампер, источник который от сети "спит", как только включается компресор кондиционера и на небе тучка, напряжение к примеру падает до 240 вольт при токе пусть 2 ампера, вот тут инвертор начинает отбирать ток у домашней сети, компресор стартует и потом начинает отбирать энергию от панелей так как её хватает на работу компресора но нехватало на старт. (все цифры от балды)
Что нужно сопрягать?



Сюда же можно добавить еще источник питания dc/ac преобразователь от уважаемого Эталона с питанием от аккумуляторов.
