Инвертор синус 50 Гц своими руками

полная схема есть в даташите на EG8010

drmel пишет: Добрый вечер. Дмитрий выложил фото намотки 12-350транс на кольце 127*81*12мм 2700нмс-1(реальная). Первичка 20витков*0,9. Думаю для работы 1,5квт норма и пик 2,2квт при пуске движка? Посмотрите фото намотки - может что-то подскажите? Не получилось так красиво как у вас. Провод(на первичке) уже не первой свежости - но по качеству - смотал с итальянской стиралки мотора. Немог зачистить - на столько прочная изоляция.

По аккуратнее надо бы намотать!!!

Obmenkz пишет:

aleks1270 пишет:

aleks1270 пишет: Нарисовал схему, что надо добавить чтоб регулировать и стабилизировать выходное напряжение на SG3525 китайского DC-AC 12-220-380, как я писал ток хх уменьшился с 200 до 20ма, при изменении номиналов 22к и подстроечника 10к можно обратную связь и по выходу 380в сделать но думаю если 18в не нагружать то 380 нормально должно стабилизироватся. Нашел на какомто форуме там схема бп автоусилителя, но суть таже.

стабилизация от 18 вольт не пошла, поковырял с номиналами и переделал обратную связь под 380в, проверил под нагрузкой, держит и не плавает.

Может имеет смысл поставить оптопару как на схеме у Дмитрия а в идеале еще и стабилитрон?

а смысл?

aleks1270 пишет:

Obmenkz пишет:

aleks1270 пишет:

aleks1270 пишет: Нарисовал схему, что надо добавить чтоб регулировать и стабилизировать выходное напряжение на SG3525 китайского DC-AC 12-220-380, как я писал ток хх уменьшился с 200 до 20ма, при изменении номиналов 22к и подстроечника 10к можно обратную связь и по выходу 380в сделать но думаю если 18в не нагружать то 380 нормально должно стабилизироватся. Нашел на какомто форуме там схема бп автоусилителя, но суть таже.

стабилизация от 18 вольт не пошла, поковырял с номиналами и переделал обратную связь под 380в, проверил под нагрузкой, держит и не плавает.

Может имеет смысл поставить оптопару как на схеме у Дмитрия а в идеале еще и стабилитрон?

а смысл?

Я не знаю, но для чего та в заводских схемах делают именно так.

Obmenkz пишет:

aleks1270 пишет:

Obmenkz пишет:

aleks1270 пишет:

aleks1270 пишет: Нарисовал схему, что надо добавить чтоб регулировать и стабилизировать выходное напряжение на SG3525 китайского DC-AC 12-220-380, как я писал ток хх уменьшился с 200 до 20ма, при изменении номиналов 22к и подстроечника 10к можно обратную связь и по выходу 380в сделать но думаю если 18в не нагружать то 380 нормально должно стабилизироватся. Нашел на какомто форуме там схема бп автоусилителя, но суть таже.

стабилизация от 18 вольт не пошла, поковырял с номиналами и переделал обратную связь под 380в, проверил под нагрузкой, держит и не плавает.

Может имеет смысл поставить оптопару как на схеме у Дмитрия а в идеале еще и стабилитрон?

а смысл?

Я не знаю, но для чего та в заводских схемах делают именно так.

Думаю чтоб развязать низкую от высокой, надо пробовать

Вот мое творение на SG3525. Были куплены вот такие китайские поделки , на них уже есть входы для защиты по току и стабилизации напряжения (у меня на фото пока не реализовано). Кстати, эти платки являются частью модулей , схожих с тем, с которым работает aleks1270.

а в чем проблема его поставить?
где он стоит я показывал
в ролике

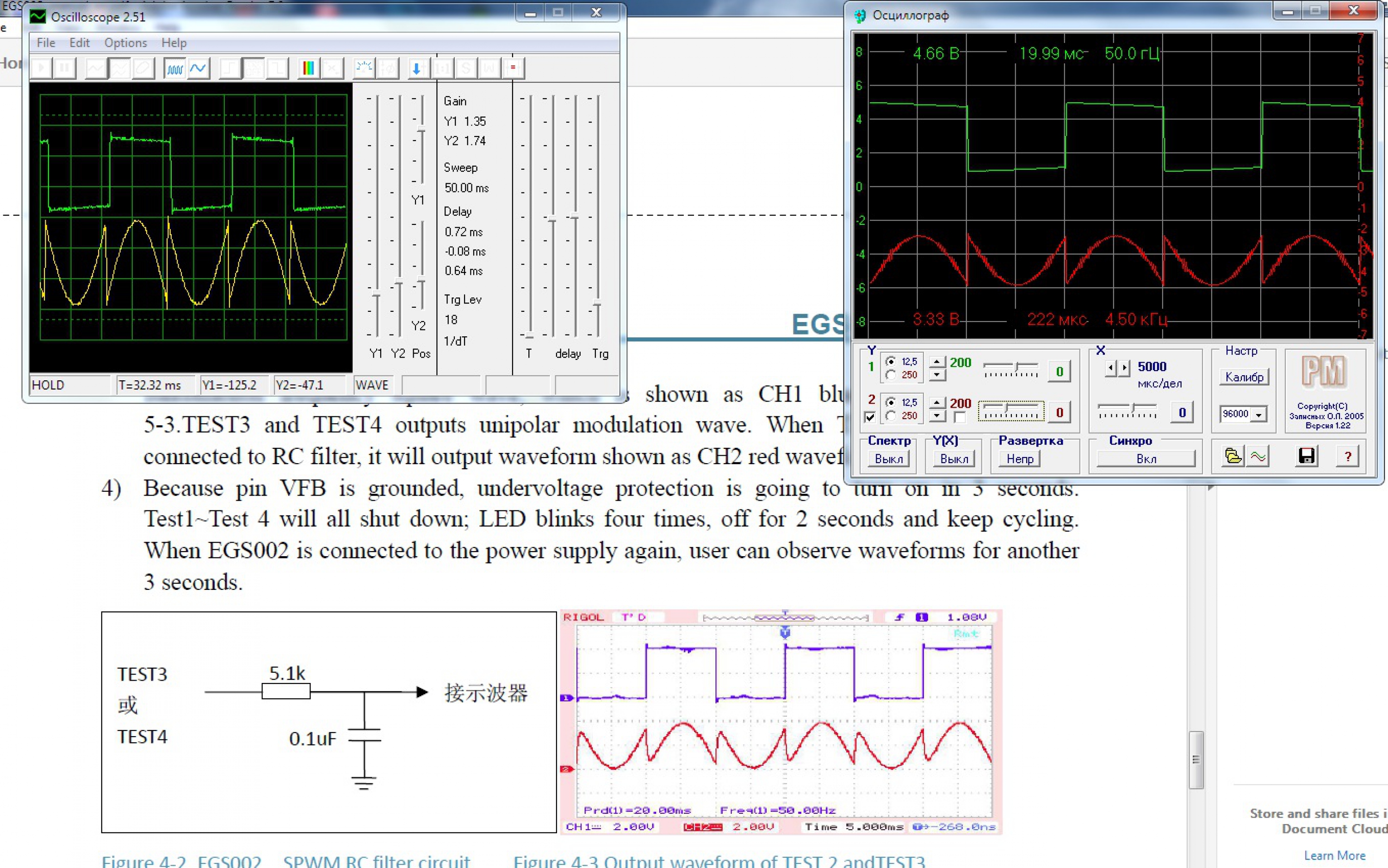

Господа, наверно alexlo был прав в том, что без ключей на плате EGP1000 платка EGS002 нормально отрабатывать не будет (ШИМ). Подключил по датишу EGS002 в режиме "тест". Запитал с делителя (+12V) +2.8V на VFB, вроде тестируется согласно описанию. Скрин прилагаю.
Объясните суть именно пульсирующего напряженияпосле диодной сборки по обратной связи, т.е. почему Эталон рекомендовал удалить С12 вообще для лучшей работы EGS002. Как бы доступно описал

Благодарю. С Уважением Александр

Эталон+ пишет: 1 ком это уже черезчур 10 нормально
увеличь мертвое время!

Поставил 1кОм вместо 10 потому, что при быстором выключении и включении инвертора пробило транзисторы разок, да и в обвязке к схеме моей платы синуса идут именно 1комнные резисторы.
Мертвое время пока не нашел как меняется.

В общем инвертер вторые сутки уже питает дом, конденсаторы поставил 500V 600мкФ на выходе и 35v 0.11Ф на входе.

Есть нестабильность по выходному напряжению, при подключении нагрузки 1.5-2кВт выходное напряжение проседает с 225 до 216 вольт. С чем это может быть связано ?

а на входе проседает напряжение?
скорее всего не хватает мощи по питанию
