Инвертор синус 50 Гц своими руками

10 года 8 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #39208
добавь пропорционально витков
по первичке и по вторичке

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
drmel
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 33
Больше
Инвертор синус 50 Гц своими руками #39210
По рассчетах первичка 156витков проводом 1,5мм вторичка 4,8 витка 2*4. Частота 7,5 кгц. На 5кгц начинает загибатся задние фронты - входит в насыщение. Если добавлять то уже первичка будет не в один слой - что на кольце говорят оч нехорошо - сильно падает моща.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
mren
Давно я тут
Давно я тут
Сообщений: 120
Больше
Инвертор синус 50 Гц своими руками #39226
У этого насоса пусковой ток 10-11 ампер. Знакомый покупал, делал замеры.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад 10 года 8 мес. назад от gammaa.
gammaa
Новый участник
Новый участник
Сообщений: 5
Больше
Инвертор синус 50 Гц своими руками #39238
:S Господа, помогите разобраться в "двух соснах". Основная плата EGP1000W и формирователь EGS002. Решил диагностировать плату EGS002 на предмет формирования синуса, но беда. На затворах V1-V2(2НО) и V5-V6(2LО) отсутствует меандр и "нарезка". Полевики не впаивал, обратная связь 12В (отдельное питание) АС через диодный мост. Напряжение на VFB (15 нога) изменял в пределах 2.6-3.1В. Да, чуть не забыл. Светодиод сигнализирует об "перегрузу по току", а также "перенапряжение" вне зависимости от диапазона напряжения (2.6-3.1В) на VFB. Напряжение питания EGS002 DC 12V и 5V присутствует и в норме. Удаление конденсатора С12 по обратной связи не увенчались успехом. Посему вопрос: кто нибудь сталкивался с браком ИРОк на этих платах, грешу на одну из них.
Спасибо.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад 10 года 8 мес. назад от drmel.
drmel
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 33
Больше
Инвертор синус 50 Гц своими руками #39245
Сигнал идет первых 3с. Дальше идет сигнализация об том что не так. Только при полноспаяной схеме будет еффект - потому что идет по обратной связи по питанию формирование синуса - там не постоянное а оприделенной формы, за счет чего идет фазовая подстройка шим.
Если думаете что что-то не так с ирками - посмотрите на входе их и на выходе и поймете... Резистор тока впаян?


Дмитрий а какой программой рассчитывали кольцо от зарядки аккумов? И что-то не получается сделать такую равномерную шину - сильно провода перекручиваются. Поделитесь секретом как делали? Один конец спаял а с другой стороны болтаются... Проклеивали через несколько см?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #39282
нет гичего не приклеивал
просто мотал
поповодй проверки сигналов на плате синуса
посмотрите даташит на IR2110 ПИТАНИЕ БЕСТРЕП
как будет на верхних ключах
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
Civ1
Живу я здесь
Живу я здесь
Сообщений: 377
Больше
Инвертор синус 50 Гц своими руками #39322

gammaa пишет: кто нибудь сталкивался с браком ИРОк на этих платах, грешу на одну из них.
Спасибо.

А что тестер говорит, прозваниваются все 4 полевика в каждой Ирке ?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
Civ1
Живу я здесь
Живу я здесь
Сообщений: 377
Больше
Инвертор синус 50 Гц своими руками #39323

Civ1 пишет: 1) Буква F должна быть по центру, а не слева
2) Гравировка сделана коряво и крупным образивным инструментом, на оригинале очень четко и тонко, нет рваных краев на буквах и линиях логотипа
3) Ножки (на оригинале и на всех даташитах) находятся почти по центру корпуса. Судя по данному фото они гораздо ближе к радиатору(обратной стороне транзистора) чем к лицевой
4) Некие неточности в шрифте (тут надо несколько оригиналов что бы изучить разновидности)

Оригинал попробую сфоткать чуть позже.

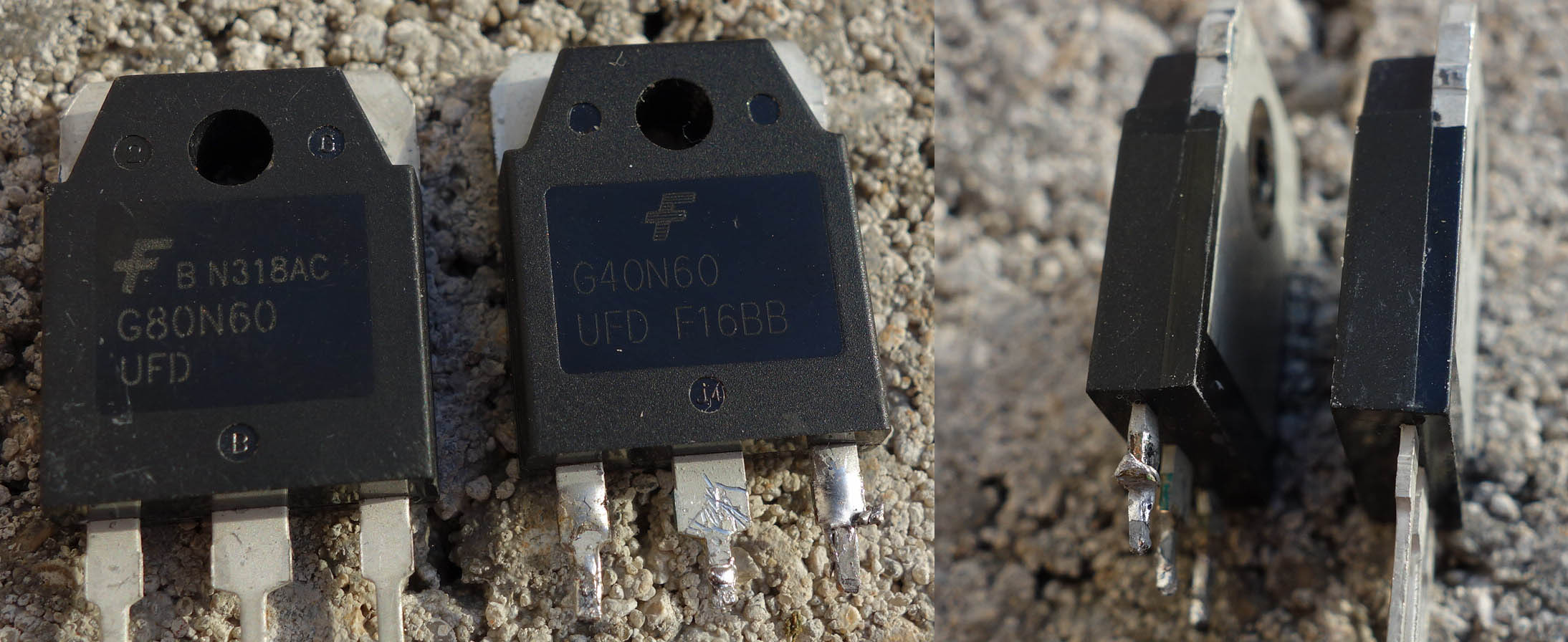

Как и обещал, фейк (новый) и оригинал(выпаянный) на фото:

Вложения:
Спасибо сказали Brehardino, Реаутор Аксиос, malyuk, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
Civ1
Живу я здесь
Живу я здесь
Сообщений: 377
Больше
Инвертор синус 50 Гц своими руками #39325
По своему инвертору, пришли ко мне оригинальные мосфеты FCH76N60N вместо IGBT SGH40N60UFD, поставил вместо 10ком 1комные затворные резисторы, на затворы поставил 17в стабилитроны, на исток-сток поставил снабберные цепи RCD (0.1мкф,50Ом).
На холостом два транзистора без радиатора все равно стоят теплые( почему ?), подключил нагрузку, уже 2 часа питает весь дом, полет нормальный, пока выше 2кВт не брал с него.
Завтра на почте пойду заберу 500В конденсаторы - поменяю те, что на плате стоят 450В, а напряжение бывает поднимается до 475В.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 8 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #39331
1 ком это уже черезчур
10 нормально
лишняя нагрузка на драйвер
инвертор на EG?
увеличь мертвое время!
одно плече немного и будет греться ... это нормально
Спасибо сказали AndreyVK431
