Инвертор синус 50 Гц своими руками

Civ1 пишет:

Эталон+ пишет: Смотрите для начала форму сигнала на затворах
потом надо увеличить мертвое время для IGBT

Да я б с радостью, но нет у меня и в окружении осцилла
А как/чем увеличивается мертвое время ?
Почему может греться только один (без нагрузки), а под нагрузкой два транзистора ?

И если учесть, что он сутки после покупки проработал на самые разные нагрузки, а теперь так начал глючить, все что можно менять это транзисторы и плата синуса, их уже менял, плата синуса формирует синус, то у меня таки больше подозрения на очередные фейковые транзисторы.

Или ключи или ирки погорели, у меня когда у ирки одно плечо выбило без нагрузки грелся один транзистор в нагрузку 2-3 ключа, только плата синуса у меня не такая, и на выходе напряжение на мультике показывало непонятное, и дросель тарахтел как трактор.

Без осцила не поймете что выбито.

Изначально вся ветка темы идет о EG8010, а Вы купили плату на pic. Там на сколько я помню перемычек нету.
Как вариант найти рядом кого нибудь с осциллогррафом (ремонтное ателье) и договориться с ними на поллитровых началах .

А еще ключи у меня первый комплект полное гавно было.
Поменял ирки, ключи на нормальные щас все работает.

mren пишет: Изначально вся ветка темы идет о EG8010, а Вы купили плату на pic. Там на сколько я помню перемычек нету.
Как вариант найти рядом кого нибудь с осциллогррафом (ремонтное ателье) и договориться с ними на поллитровых началах .

Купил на pic потому, что такая с завода на инвертере шла, а в них распиновка разная и проводочками подсоединять и дорожки резать и дырочки сверлить - не красиво.

Осциллографа как и отелье тут нет как класса (я в захолустье Европы живу), ту в лучшем случае плату меняют, а обычно просто весь девайс не разбираясь. А покупать осциллограф за 300 евро ради одного инвертера - жирно как-то.

sherti пишет: Поменял ирки, ключи на нормальные щас все работает.

Ирки вроде рабочие - выходы прозваниваются, и на затворах тестер показывает 4.5-6 вольт в DC режиме.

только осцилом можно смотреть!

Похоже нашел проблему

Нашел в закромах родины один IGBT заведомо рабочий и оригинальный, запаял вместо самого греющегося - он не греется, а остальные три нагреваются понемногу.

Вот сижу и думаю как купить не подделку...

На фото подделка, нет маркировки, неровные края ножек. у болеее менее нормальных ножки имеют мягкий шелковистый матово-белый цвет (напоминает серебро), с обратной стороны подложка такая же, маркировка в нижнем кружке.

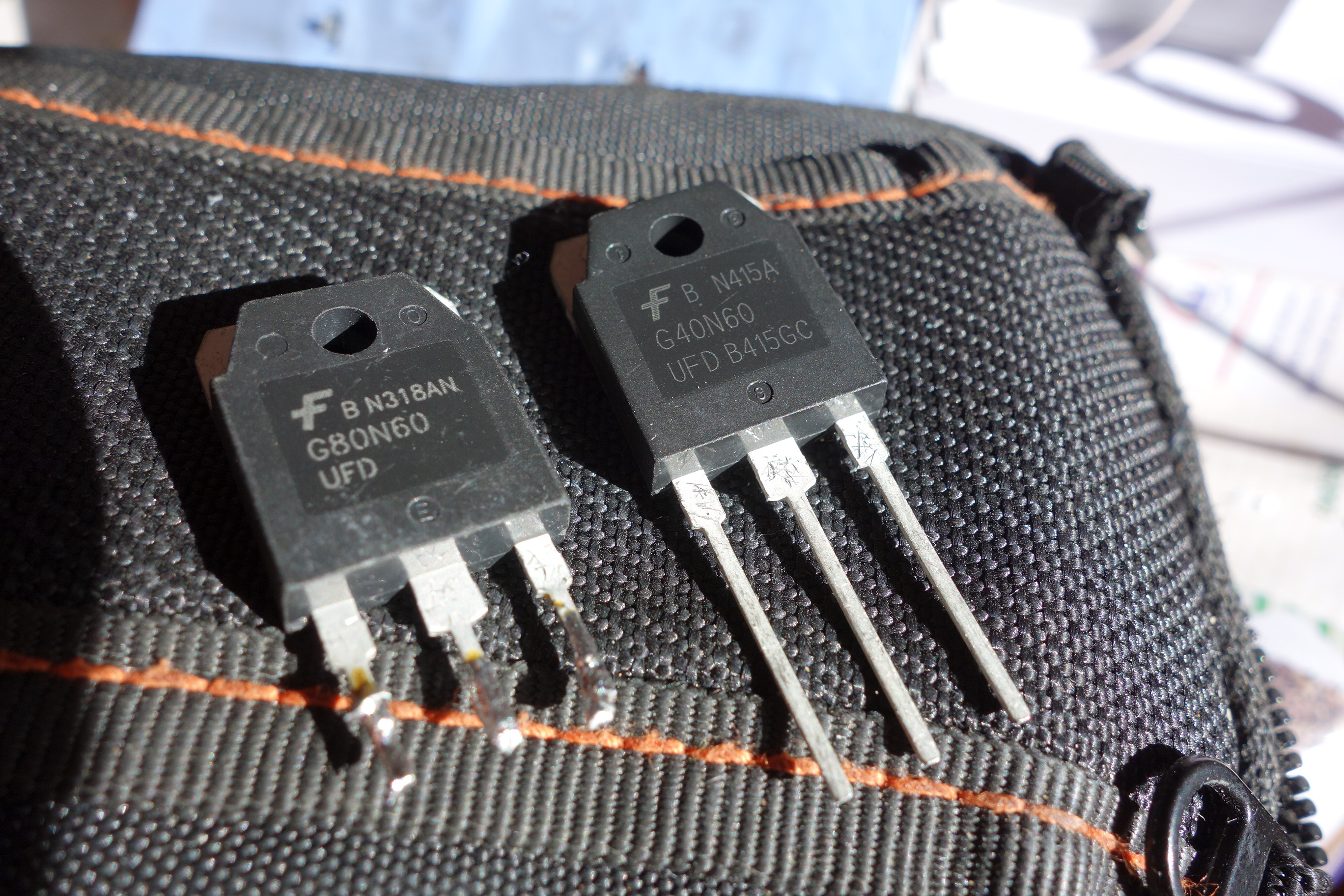

Вот два транзистора, какой из них подделка ?
