Инвертор синус 50 Гц своими руками

посмотрите даташит на оптроны!!!!!!
какие нафиг 20 ма

У меня лутше всего работает два стабилитрона на 180в, светодиод-опто и резистор 10к. Проблема когда не сработает уменьшение импульса - сгорает все. Но работает чотко и быстро - на тл-ки не так, почему не пойму... ток 2mA

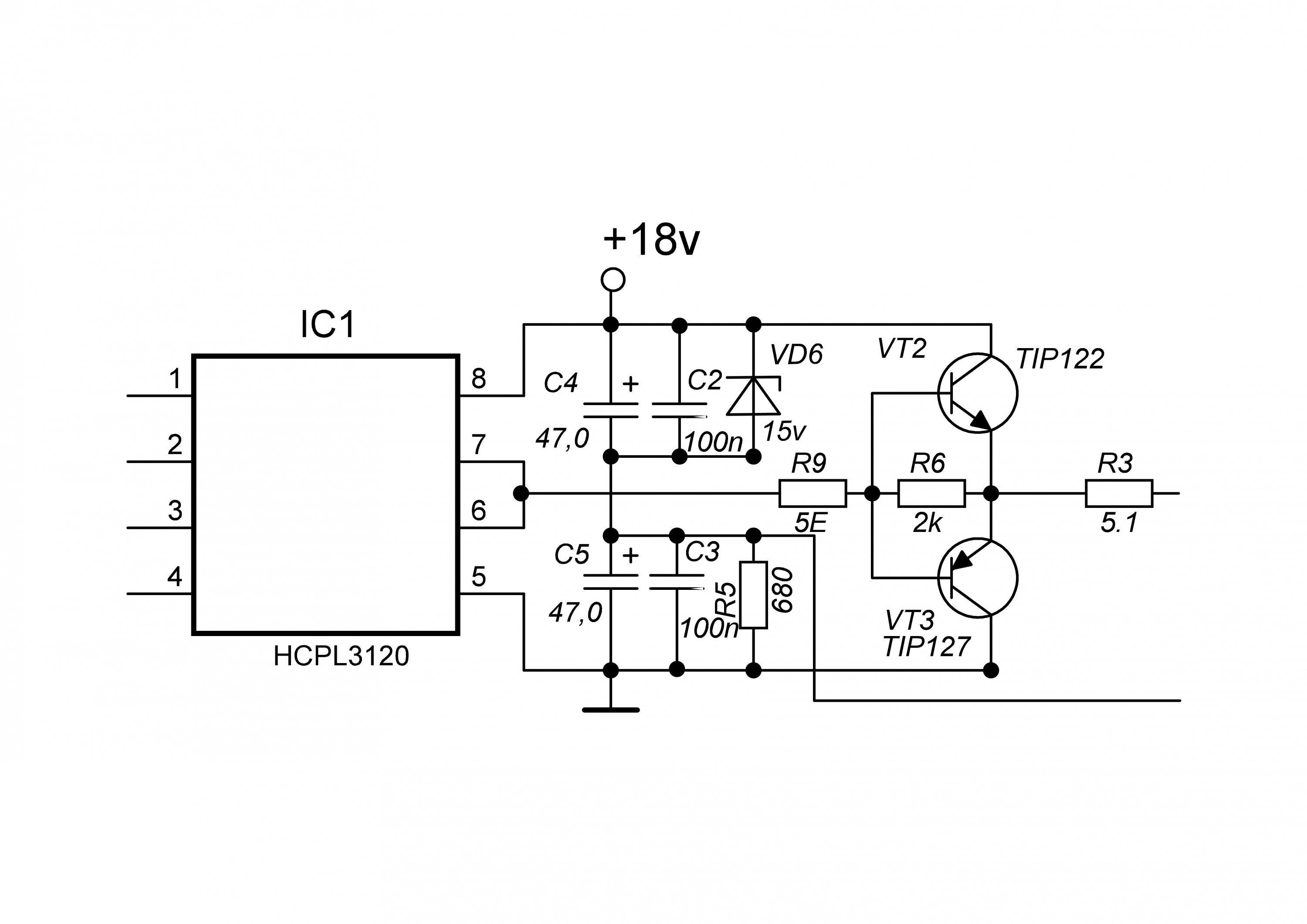

Обещал я когда то выложить схему на 3120 с повторителем и отрицательным смещением. Может кому пригодится. Но если баянить много ключей, то лучше по той схеме что делает Эталон+, та что с повторителем на полевых транзисторах. Я пока не испытывал свою схему на баянах, пока для тестов стоит всего один ключ, но думаю 4 ключа должно потянуть, 3 точно потянет на такой частоте.

вот ещё один вариант схемы... что скажите по поводу ос и стоит ли собирать данный преобразователь?

vladmir67, Вы не используете стабилизацию... И при минимальном напряжении питания у вас не хватит напряжения питать каскад, нарезающий синус. Второе, у Вас пуш пул... Я бы советовал подойти ответственно к изготовлению выходного дросселя. Для пуша - это крайне важный элемент, даже без стабилизации. Скорее всего минимальный ток у Вас не всегда будет 1А, поставьте более реальное значение и обратите внимание на требуемую индуктивность дросселя.

superman13 пишет: вот ещё один вариант схемы... что скажите по поводу ос и стоит ли собирать данный преобразователь?

как то странно тут используется 13 нога TL
как с помощью нее можно включать и выключать ....
она отвечает за режим работы двутакт или однотакт...

T19 там точно лишний. Предлагаю Вам вернуть дроссель в цепь 360В, так продлим жизнь конденсаторов.
Конденсаторы предлагаю ставить: Epcos B43501,B43303 или на крайний случай NIPPON-SMH,KMH серии. Если ставить оригинал эпкос - устройство прослужит в идеале 15-20 лет, с ниппонами 7-12 лет, это проверено на практике.
Ну а так можно собрать первый образец, снять осциллограммы с затворов, посмотреть нужны ли демпферные цепочки или снабберы. С FR607 берите не более 3А.

Эталон подскажите пожалуйста.
Вы неоднократно отмечали, что в высоковольтной части мосфеты работают хуже, чем IGBT.
Сейчас как раз ремонтирую инвертор в котором в высоковольтной части половина мосфетов (FSW25N50A) выгорела.
Можно ли их вот так просто взять и заменить на IGBT?
Например, на 45N60. Входная емкость у них вроде поменьше.
Если поменять можно, то может быть в окружении надо ещё на что-то обратить внимание.
Инвертор собран по стандартной схеме: сначала DC-DC, потом нарезка модифицированного синуса.

vladmir67 пишет: Newnrg ВОТ КАК ТО ТАК

Вложение не найдено

Да уж!
В таком исполнении без нагрузки лучше не включать!Стабилизации выходного напряжения (адекватной не будет).
Выбросы (по фронту) не будут отслеживаться системой стабилизации.

FrendFazer пишет: Эталон подскажите пожалуйста.
Вы неоднократно отмечали, что в высоковольтной части мосфеты работают хуже, чем IGBT.
Сейчас как раз ремонтирую инвертор в котором в высоковольтной части половина мосфетов (FSW25N50A) выгорела.
Можно ли их вот так просто взять и заменить на IGBT?
Например, на 45N60. Входная емкость у них вроде поменьше.
Если поменять можно, то может быть в окружении надо ещё на что-то обратить внимание.
Инвертор собран по стандартной схеме: сначала DC-DC, потом нарезка модифицированного синуса.

для нормальной работы IGBT надо на затвор подавать 14-15 вольт
в идеале со смещением в минус хотя-бы на 5 вольт
