Инвертор синус 50 Гц своими руками #37242

Эталон+ пишет: нет там никаких потерь))))

как так нету? при (360В-1В) падение на резисторе и токе 20мА будет очень сильный нагрев

или я что то не понимаю

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

mren

Давно я тут

Сообщений: 120

Больше

Инвертор синус 50 Гц своими руками #37244

Можно сделать еще одну дополнительную обмотку для питания тлки(15В) + от нее плясать обратной связью.
Эталон, тпкой вопрос, а кондеры по 1мкФ в датчике тока по входу и выходу не многовато будет?
Может поставить в пределах 0,1-0,22мкФ. Мне кажется показания немного запаздывают имхо.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

Newnrg

Захожу иногда

Сообщений: 71

Больше

Инвертор синус 50 Гц своими руками #37251

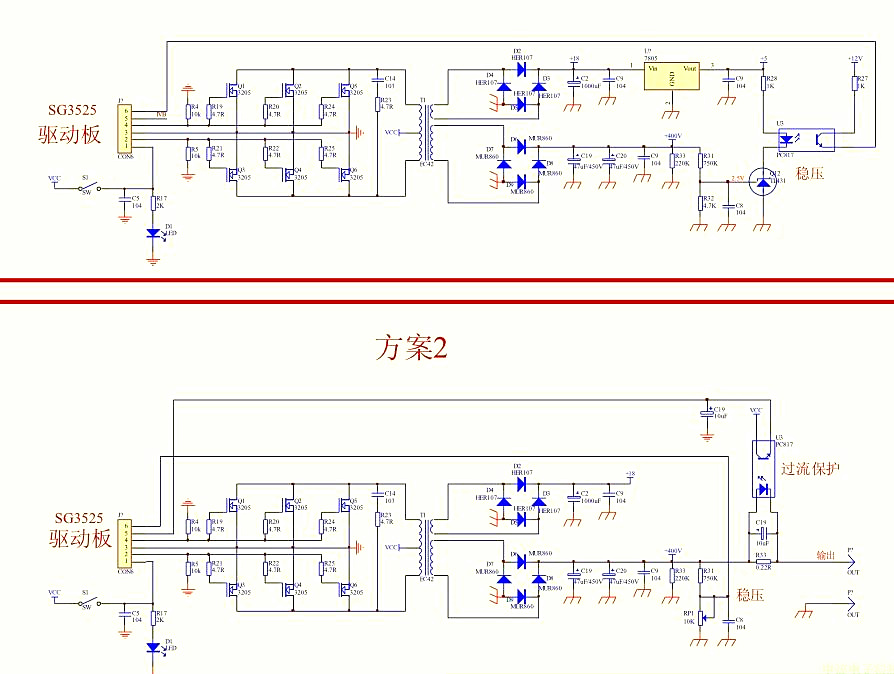

Нагрев там точно есть. Китайцы предлагают вот так делать:

И тут правильное и решение и использование второй обмотки. А городить ОС просто с ненагруженной обмотки без дросселя групповой стабилизации не имеет никакого смысла. И строить этот дроссель на напряжения 15 и 360В - то еще удовольствие.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

superman13

Осваиваюсь на форуме

Сообщений: 23

Больше

Инвертор синус 50 Гц своими руками #37254

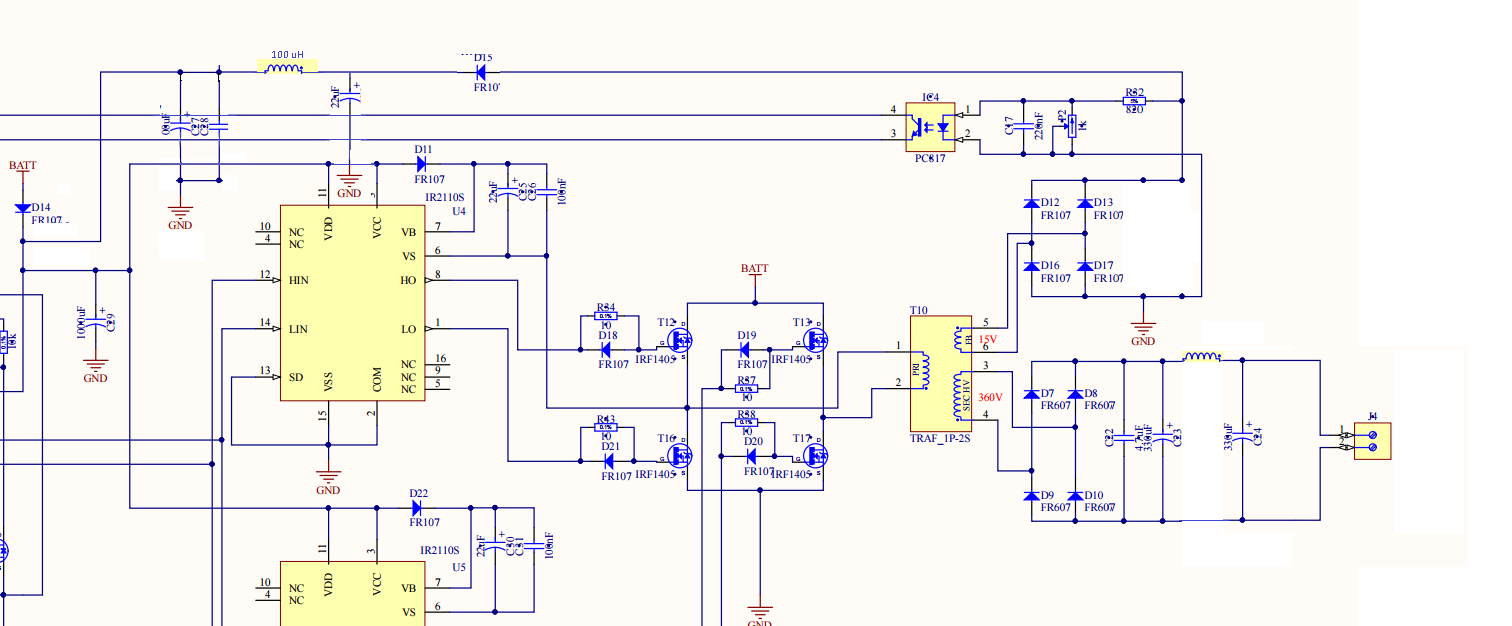

а вот взгляните на данный вариант...

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

Newnrg

Захожу иногда

Сообщений: 71

Больше

Инвертор синус 50 Гц своими руками #37258

Теоретик из меня никудышный, но чуйка мне подсказывает, что так не правильно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

drmel

Осваиваюсь на форуме

Сообщений: 33

Больше

Инвертор синус 50 Гц своими руками #37259

Дмитрий, скажите, это вы ставите дросселя, на последним видео, между диодами выпрямительными и емкостями? В предадущих видео вы говорили что не нужно дросселя? Как лутше?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

10 года 9 мес. назад

Не в сети

mren

Давно я тут

Сообщений: 120

Больше

Инвертор синус 50 Гц своими руками #37261

Немного подправил, но без tl431 как в китайском варианте мы имеем стабилизацию по напряжению ~15В. То есть, если мы нагружаем 360 вольт, шим почти никак не отреагирует. После подключения нагрузки необходимо будет подкрутить подстроечный резистор. Также необходимо сделать защиту от кз.

Вложения:
