Инвертор синус 50 Гц своими руками

Добрый день.
В целом стоят: 460Ач 24в батарея, 3кВт солнечне панели + 600Вт ветрячек, все это счастье запитывает 3 летних домика через контроллер управления аля умный дом + резервное питание и подзарядка от электросети. Часть куплена у именитых производителей, часть в китае, а часть собрана и запрограммирована лично.

Все работало полтора года на 3кВт инверторе с меандром на выходе пока в прекрасный момент не ударила молния и не вылетел выход инвертера с электроникой, купил новый китайский 4кВт синусоидальный, он проработал дня два (даже при 3 кВт активной нагрузке запускал 800Втный насос) и благополучно навернулся (брак деталей), я его отремонтировал, он проработал еще день, потом я подал на вход питание от электросети и теперь у меня два не рабочих инвертера...

С меандром частично понятно, там надо полностью переделывать высоковольтную часть(жду деталей), а с синусоидальным уже 2 недели бьюсь не могу понять что не так и еще есть много вопросов на которые не могу найти ответ в силу своей безграмотности и неопытности, может кто помочь советами ?

Задавайте вопросы а там посмотрим сможем помочь или как))))

Огромное спасибо !
Схема инвертора классическая, на входе 6 трансов, каждый из котроых раскачивается 2+2 мосфетами
Дело было так:
Сразу начали вылетать мосфеты p75nf758 на входе, по одному в разных местах при достижении входного напряжения 28.5..30в, даже когда инвертер в защиту уходил... В общем заменил все на FDP027N08B, один из них потом то же выгорел при пробое выходных транзисторов и больше не вылетали даже при пробое, вылетали только предохранители.
После подачи напряжения сети на вход инвертора (опустим причины) вылетели на выходе защитные TVS диоды (на 357В) и два выходных IGBT SGH40N60UFD (верхний и нижний с разных плеч и драйверов). Заказал на Али 10-ок новых ключей, получил, заменил два сгоревших и о чудо все заработало, проработало всю ночь, гонял под нагрузкой 1.5кВт часа полтора и несколько минут 1.5 активной + 1 кВт перфоратор, все нормально, оставил на ночь, а утром когда солнышко поднялось - Хлоп и два транзистора (верхний и нижний на одном драйвере умерло).
Ну думаю, случайность, меняю их, подключаю к лабораторному блоку питания, плавно поднимаю напряжение. На 26.5В те же два транзистора сново умирают. Меняю все 4 транзистора(что бы наверняка не было подпорченных) и уже в разобранном виде без радиаторов на столе начинаю изучать. Напряжение до 26В уже не поднимал. Проработав мин 5 вылетают все 4 транзистора, как я понял, от перегрева, при этом ощутимо горячий стоит дроссль в фильтре (нагрузки никакой на выходе нет). IGBT утягивают за собой и один драйвер IR2110S.

---

Меняю плату синуса, меняю 4 IGBT SGH40N60UFD на FCA76N60N, запускаю инвертер и о чудо оно заработало.... На столе отлаживаю пределы работы от 20 до 31В, проверяю на устойчивость до 35В. При этом замечаю, что два Мосфета подключенных к одному IR2110S драйверу немного нагреваются(без радиатора и без нагузки) так же горячим становится дроссель(руку держать можно, но не долго), пробую отключить полностью фильтр - ситуация не меняется, два мосфета стоят теплые. Измеряю ток ХХ инвертора, как был 1.2..1.6А(до всех поломок) так и остался. Успокаиваюсь, собираю все, монтирую в силовую комнату, запускаю тестирование (1.5 Активная + 1кВт перфоратор) все тесты пройдены, все работает. Переключаю сеть на инвертор, при достижении импульсной нагрузки где-то в 3.5кВт два Мосфета (те что грелись на ХХ) пробиваются. При этом замечаю, что вентилятор включался гораздо реже чем до поломки на ИЖБТ. То есть мосфеты в целом греются меньше чем ИЖБТ. В общем еще раз пробовал ставить Мосфеты, выгорают.... Подумал, что им не хватает тока открытия/закрытия от драйвера, там стоит 33 Ом резистор, поменял на 9 Омный, инвертер запустился поработал, потрогал я транзисторы - все так же два на одном драйвере холодные, два на другом теплые. Выключил/включил инвертер - в момент включения два греющихся транзистора хлоп (прямо на столе на ХХ) накрылись, и унесли с собой жизнь почему-то двух драйверов IR2110S...

Сейчас жду новую плату синуса и новые ИЖБТ.... Оциллограф к сожалению в моих краях достать не реально... Стоит ли покупать пока не решил, да и идти он будет с китая месяца полтора-два..

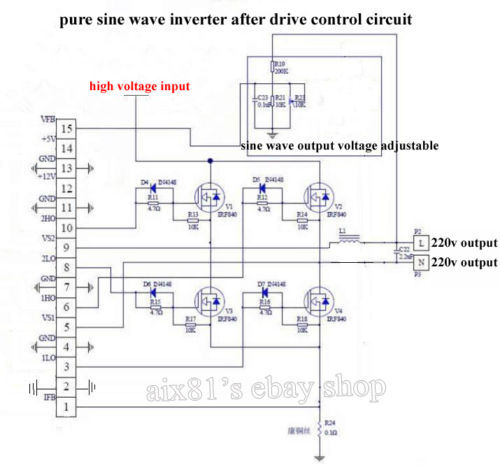

Схема вот эта, за исключением R11, 12, 15, 16, у меня стоят 33Ом, и последовательно с диодами включены резисторы 2 с копейками Ом. Ну и на выходе в фильтре кондер С22 на 4.75мКф и после него еще стандартный сетевой фильтр на двух катушках с конденсатором стоит.

Греются два левых транзистора.
Плата синуса PIC16F716 + IR2110S

4.75 мкф многовато
проверьте дроссель
одно плече и будет немного сильнее нагреваться чем другое
на нем шим

также проверьте электролиты по высокой части
при таких нагрузках емкость надо не мене 4000-5000 мкф

извените что вмешиваюсь меня интересует дс-дс тема а именно какая осчилограмма перед поливиками дмитрий .без нагрузки и снагузкой точто у меня как выбросы вижу и как сними бороться т к сполил уже 30 штук

На сколько поменять 4.75мкф в фильтре ? и я так понимаю это резонансный фильтр, то изменив емкость надо менять и индуктивность. Не будет ли такая вот заменя емкости уводить фильтр в сторону по фильтруемой частоте (китайцы ж то что-то считали) ?

Дроссель проверить на что, на отстутствие межвиткового ?

По электролитам, спасибо, что обратили внимание, я на них не смотел вообще, а сейчас глянул, так там стоят в сумме 440мкФ да и еще на 450В. А при поднятии входного напряжения до 31v высоковольтная часть дает до 475v, а при отсоединении модуля с ИЖБТ вообще до 515в поднимается. Выходит, что они не взорвались/пробились только благодаря качеству изготовления...

И на что влияет емкость электролитов почему Вы говорите 4000мкФ, а китайцы 400 поставили и не переживают?

Добрый день

Думаю заказать кольца для дросселя нормальные. Такие подойдут?


ru.aliexpress.com/store/product/225-060A...105_32420813261.html
или
ru.aliexpress.com/store/product/301-125-...105_32452071093.html

Я так понимаю чем больше типоразмер тем меньше вероятности загнать их в насыщение. Мощность планирую по началу 1квт, но доведу в будущем до 3квт долговременной в максимуме.
Но 2 ступень DC/AC делаю сразу на максимальную мощность.

Вопрос для Эталон+: Каков у вас максимальный период продолжительности работы инвертора не выключаясь получился? Конденсаторы в DC/DC не греются?
