Инвертор синус 50 Гц своими руками

про дросселя я рассказывал смотрите на моем канале

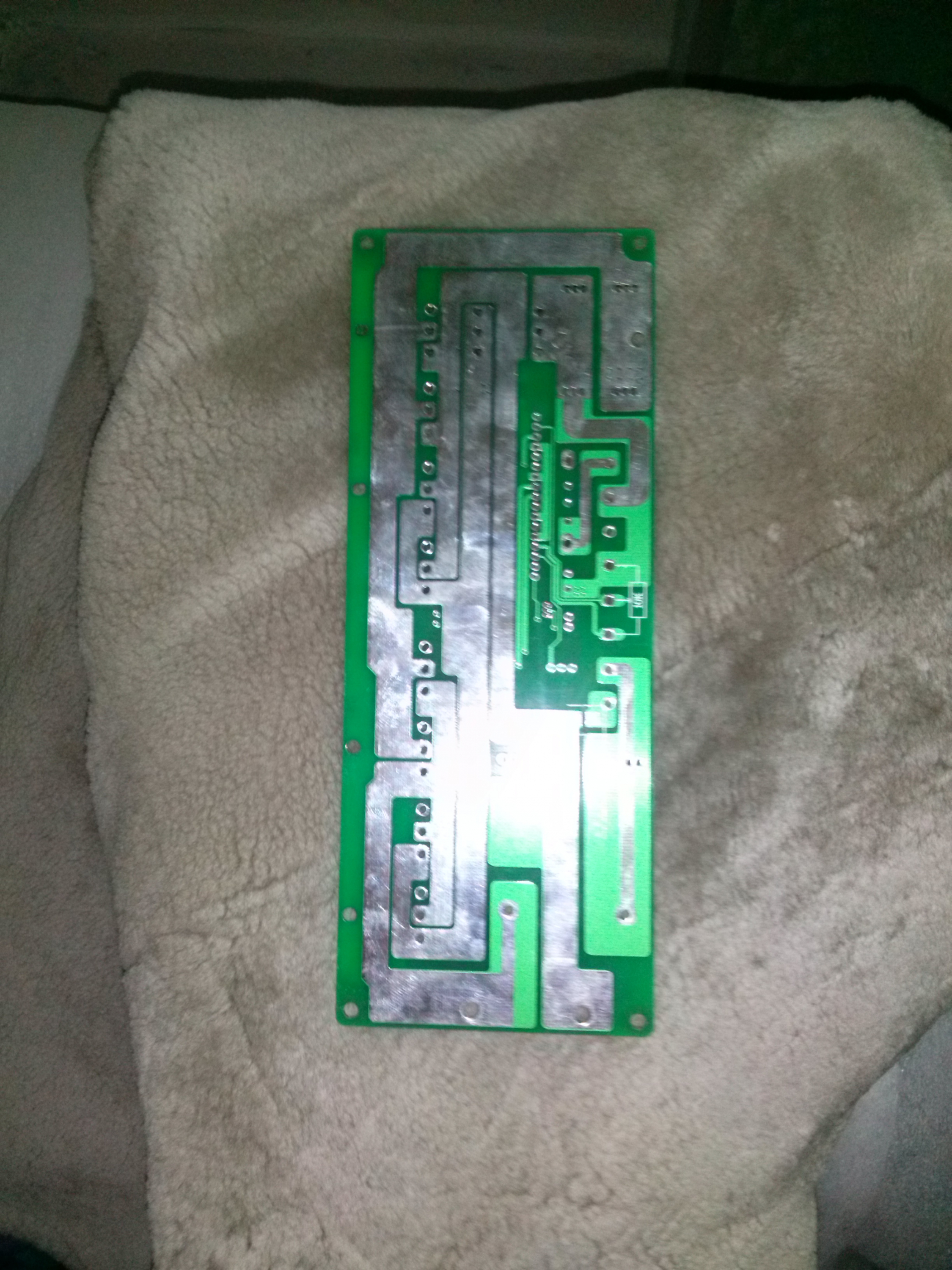

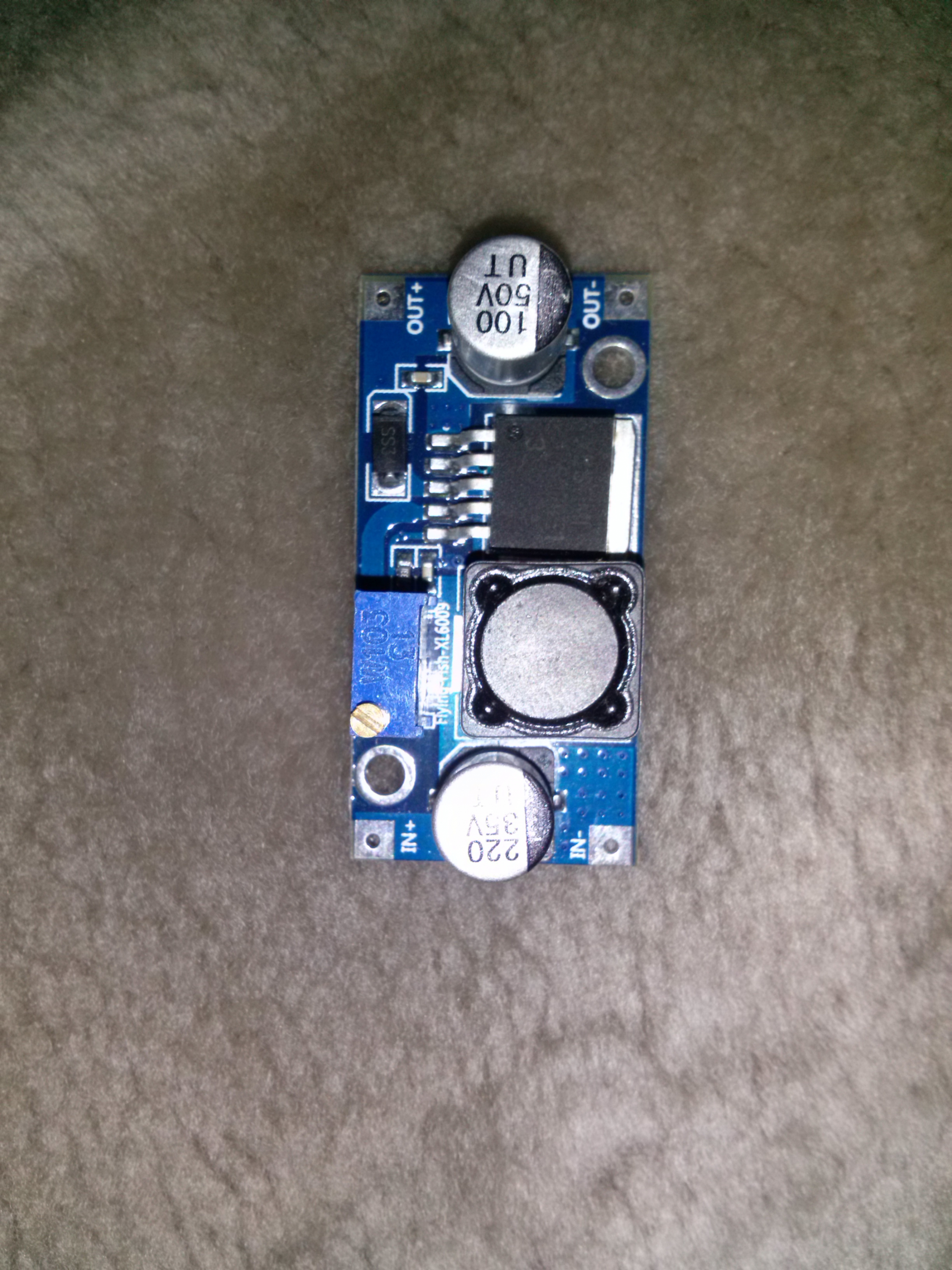

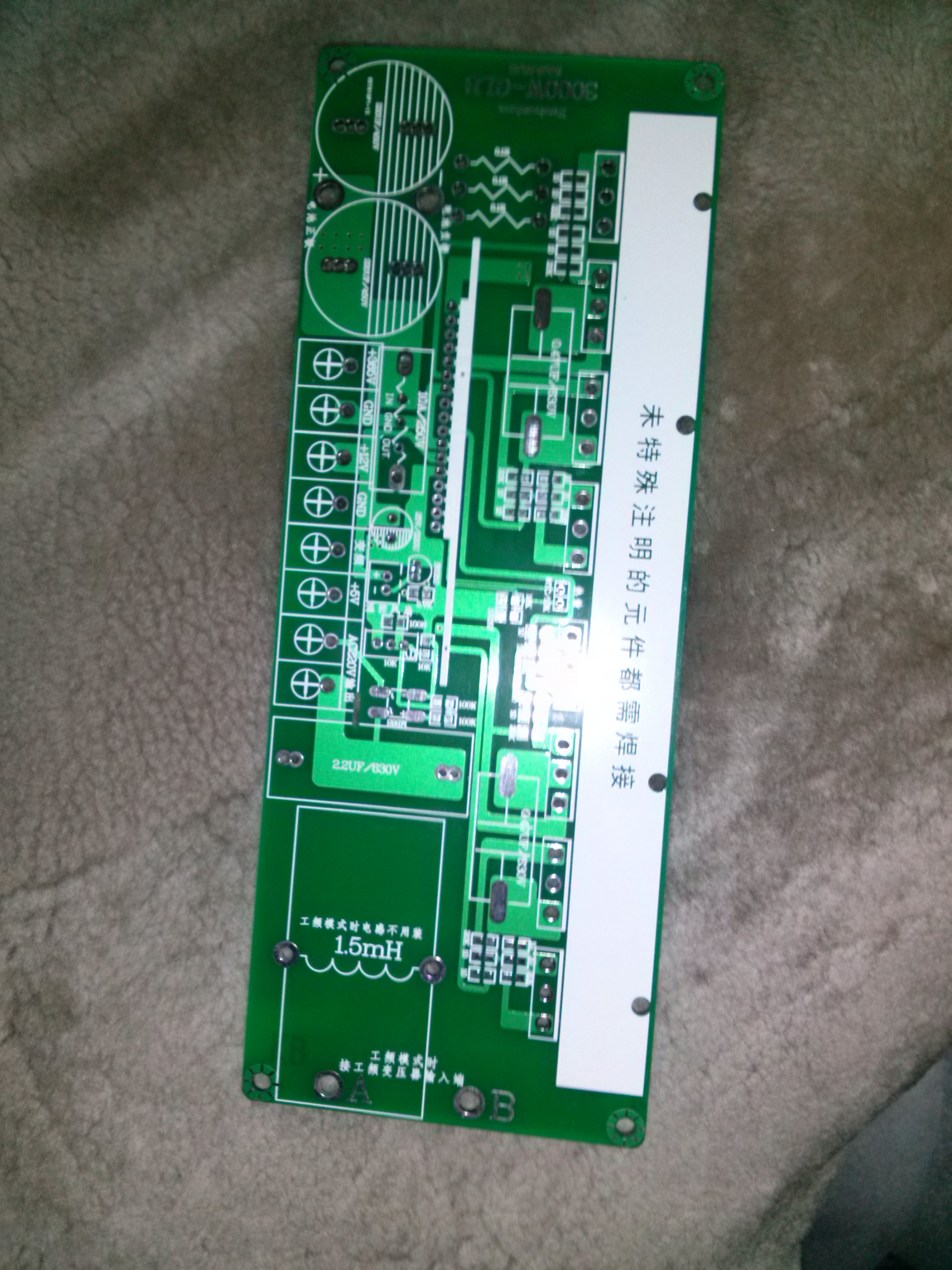

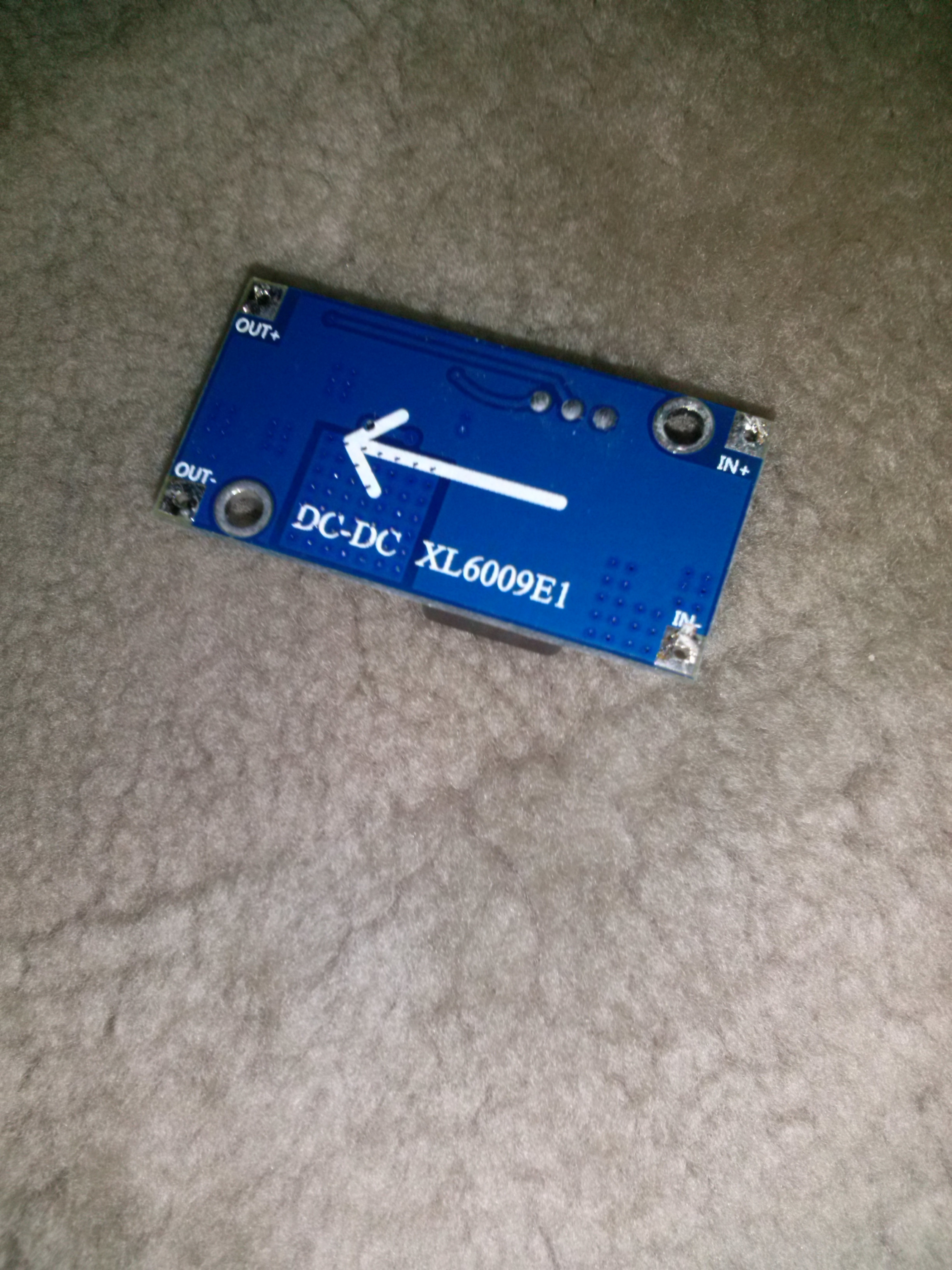

Пришла и мне такая красота

Посмотрел Ваши видео по инвертору. Единственно не понял чем вызван выбор последовательной топологии DC/DC? Надежность по сравнению с параллельной хуже и практически полная невозможность масштабирования по мощности.
Сам склоняюсь делать в двухступенчатой схеме по параллельной топологии с ОС по току и напряжению каждой ступени. Настройка ОС по напряжению планируется ступенчатая (380/370/360/350). Т.е пока первый модуль не перешел в токовый режим 2 висит на остановленной генерации и т.д.
В случае выхода из строя одного из модулей инвертор продолжить работать со сниженной максимальной мощностью. Как Вам такое решение? может чего не учел?

И вопрос - есть пленочники высоковольтные 220 мкф каждый - если их вместо накопительных электролитов по 380в поставить? С них пиковые токи выше и нет эффекта старения от температуры. Или не стоит?

Здравствуйте, друзья !

Я бразилец , и я разработке инвертора с СК EG8010 . Я прошу прощения, если я не понимаю , что я пишу . Я использую Google переводчик , потому что , очевидно, я не говорю по-русски.
Мой диск работает . Теперь я хочу , чтобы включить / выключить преобразователь через последовательный порт подключен к MCU. Я изо всех сил , чтобы реализовать связь . Кто-то разработал что-то ?

Спасибо !

Rodrigo Arnhold

добрый день. хочу спросить кто как ставит елетролиты на высоковольтной части. пришла плата с китая там они после шунта, по идеи до шунта нужно. и второй вопрос какие используете оптопары, у меня нсрл3120 не успевают за ирками(снизу ирки сверху опто)?

это что за схема такая?
и ирки и опто))))

взял отпаял верхнюю часть ирки на плате а вместо нее опто..

drmel пишет: добрый день. хочу спросить кто как ставит елетролиты на высоковольтной части. пришла плата с китая там они после шунта, по идеи до шунта нужно. и второй вопрос какие используете оптопары, у меня нсрл3120 не успевают за ирками(снизу ирки сверху опто)?

Не чего не понял, кто за кем не успевает? Как то более точно можно? У меня стоят HCPL3120, проблем не вижу. Если нужен драйвер по быстрее, то HCPL3180 в помощь! Фото платы покажите для начала?

Поменял на другую опто - стало нормально (со стороны меандра на опто был спал 25мкс). Я на платке ду002 ег8010 отпаял верхние части ирок и вместо них подпаял сверху две оптопары. пры ирках работает отлично а при опто синус искажен, какие-то щелчки в дросселе. Или ставить все 4 опто.
Можете показать как вы поставили опто - после ирок или вместо них?

drmel пишет: Можете показать как вы поставили опто - после ирок или вместо них?

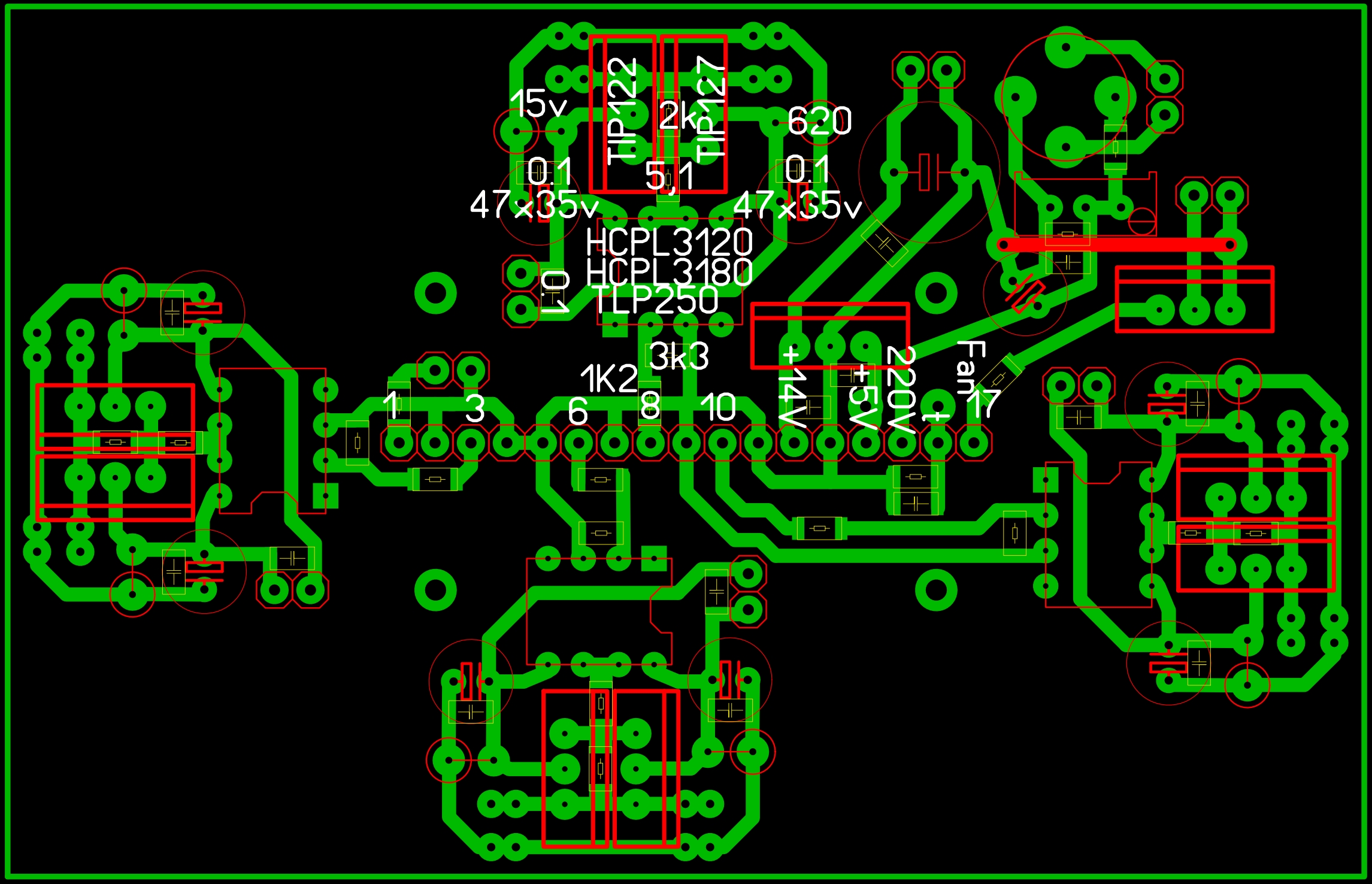

Мою печатку не используйте, есть косяки, немного надо подвигать элементы. Мешает 7805, пришлось выгнуть ноги, правый разъем питания 3120 пришлось удалить и впаять провода напрямую, а так же разъем на ограничение по току. По выходу драйвера, нужен резюк на 1к (у меня правда стоит на 10к прямо на ногах ключей), также желательно поставить встречно включенные стабилитроны на 18вольт, и нужен ограничивающий резистор на 5,1 Ом. Если ключей всего два, можно выходной каскад повторителя не ставить, а напряжение опустить до 15 вольт. Смотрите датащит на 3120, там указанно какой нужен ограничивающий резистор по входу (зависит от напряжения), шунтирующий резистор можно ставить 1-3к, еще не помешает обратно включенный диод 4148.
При использовании моей платы, нужно 4 развязанных друг от друга источника питания 18 вольт. Не 3 как обычно, так как имеется отрицательное смещение. Если не усилять выход 3120, то можно использовать бустрепное питание, схему включения можно глянуть в "Инверторе Лисова".
Еще один момент, там где на плате указанно 220, это не значит что его туда надо подавать, у меня стоит развязывающий трансформатор 220/12.

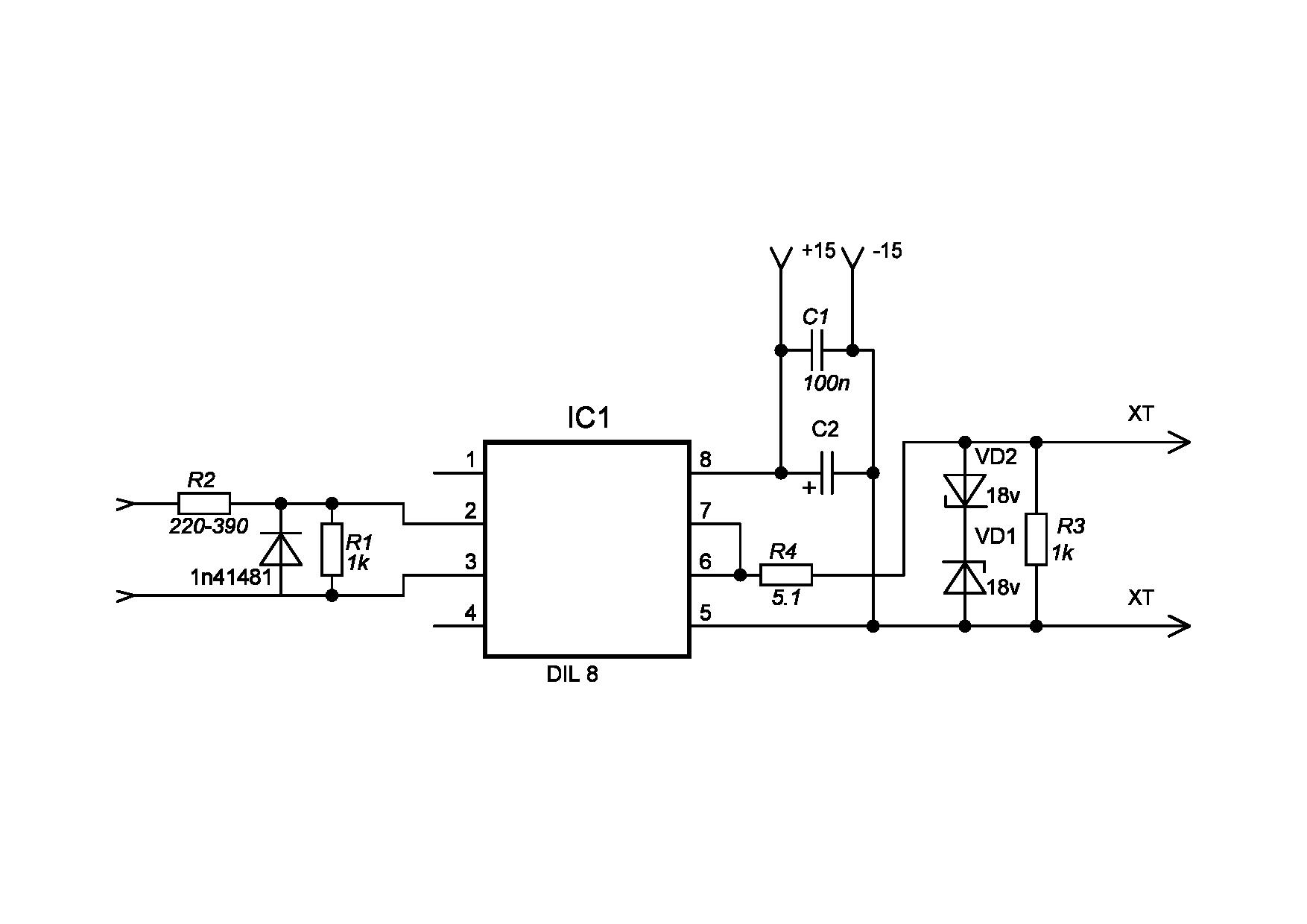

Если включать вместо IR2110, то схема будет такая как на рисунке. Но не забывайте, что ноги SD у 3120 нет, по этому ЕГ8010, не сможет закрыть сигнал в нужный момент.
В датащите на 8010, есть включение оптики TLP250 (HCPL3120), там добавлено 4 транзистора (вместо SD), но произведена инверсия управляющего сигнала с LM393. Переделайте обвязку 393-й, добавте 4 транзистора, можно ставить оптику.
