Инвертор синус 50 Гц своими руками

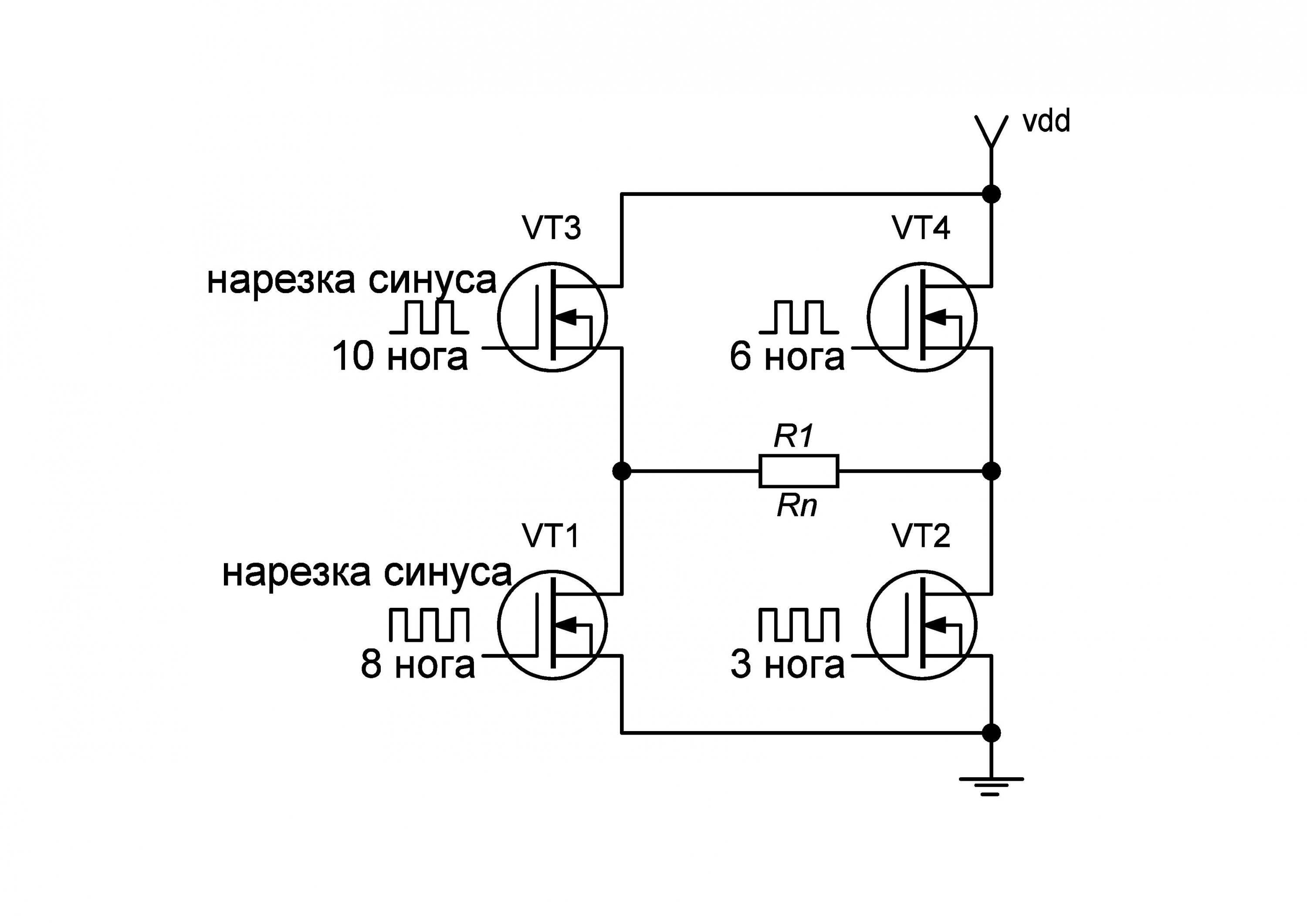

Вот упрощенный вариант схемы.


Вот тогда получается что в первый период открываются VT1 и VT2, во второй VT3 и VT4. Косяк однако!!!!!

Кажется разобрался!))

нет тут никакого косяка)))

У меня такая же проблема была - нужно нагрузку, или снаббер и кондер возле входа на тл-ку подберите. У меня до 440в скакало.
Хочу спросить Дмитрия - какой снаббер на выход транса перед мостом поставить желательно поставить, при частоте 40кгц, какой конденсатор и резистор? как рассчитать?

В чем прикол самой платы EG8010! К ней есть дисплей, маленький такой. Так вот схема начинает работать когда на дисплее будет отображаться 190-218 вольт, только появляется 219 вольт, нарезка ШИМа прекращается. Хотя сигнал (меандр) все равно будет поступать, но только открывает он, или два верхних, или два нижних транзистора. То есть на выходе преобразователя будет 0. Как только напряжение упадет до 218в, все сразу запускается. На этом я и поймался!))
Но инвертор запустил, все вроде работает. Ограничил его пока на 150 Ватт, по факту получилось немного больше около 300.)) Лампочка горит, бытовой вентилятор крутится, что радует. Испытать по полной не получилось т.к. напряжение в сети 205в, через латр удалось выжать 225в, из чего получилось 325в постоянки. На выходе инвертора получил 200в. По этому испытать полный функционал не удалось. По перегрузке, защита срабатывает.
Эталон+ Правильное решение, не повышать, а понижать напряжение (48->35в). Я так же решил делать, только использовать 8 DC-DC преобразователей (48->44в). Правда получается что на входе, то и на выходе, но все равно лучше чем повышать. Единственный вопрос, какую емкость ставить по выходу? И выложите пожалуйста свою схему с защитой, с Вашими номаналами. Я уже собрался травить платы под DC-DC, а тут такая идея, вроде мелочь но может очень пригодится.

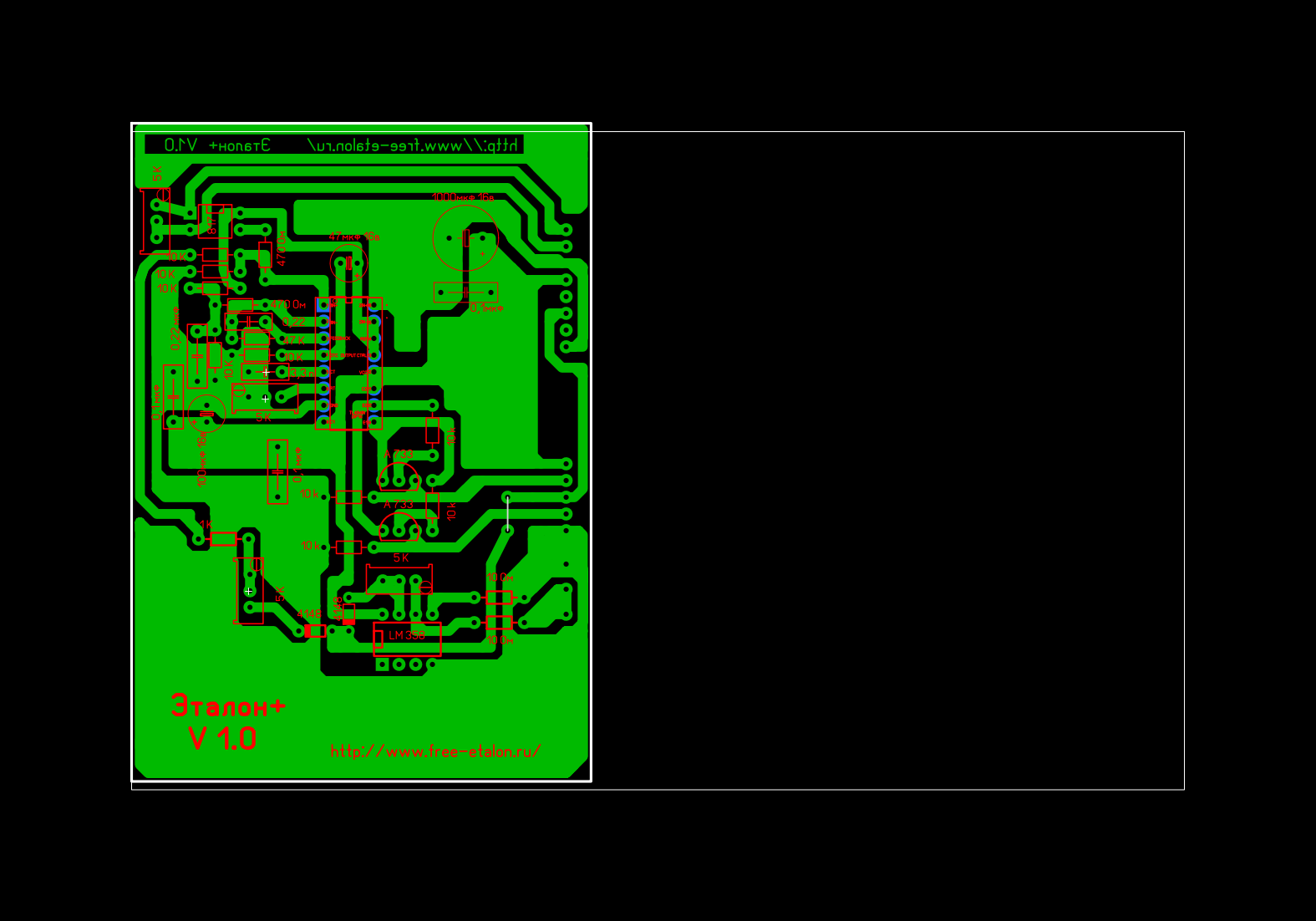

это печатка схему пока не рисовал
но можно все и тут увидеть

День добрый.

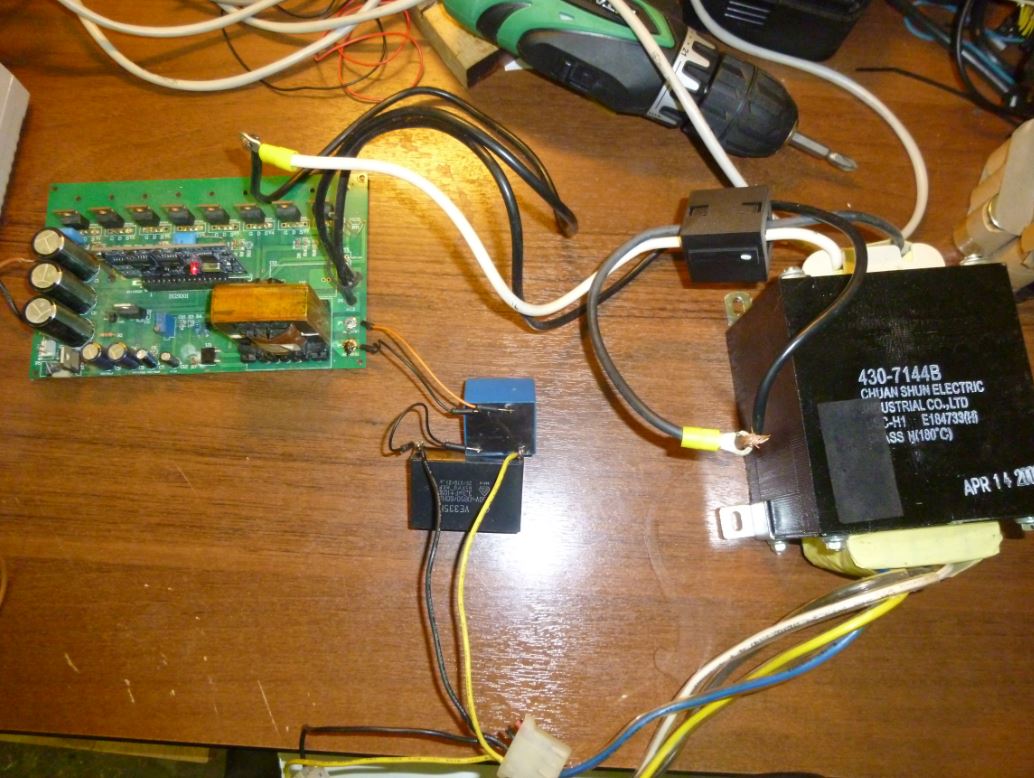

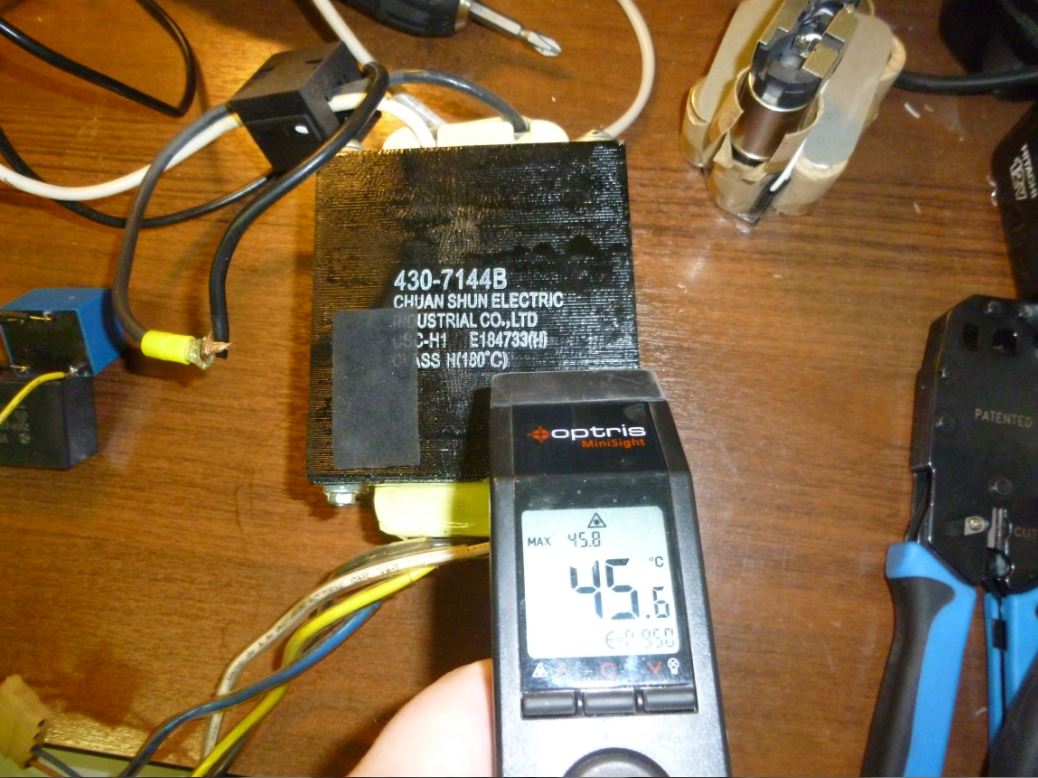

Заинтересовался темой - заказал платку и драйверную сборку. Собрал - в качестве ключей использовал 8 шт 3205. ОС по напряжению гальванически развязано от высокой. Даже работает. Но есть проблема при нагрузке 72 вт (4 лампы 18вт)греется транс от килловатного УПСА. После часа прогона 44-45 градусов. Не многовато ли? Ток холостого хода при 24в 0,54А вышел.

Еще вопрос - досталось немного модулей 1MBI400N-120 1200V / 400A - думаю на них сделать мост выходной в двухступенчатой схеме, но вот вопрос - как они себя поведут на ШИМ с несущей 20кгц?

транс и будет греться)))
я говорил об этом
ставь дроссель перед ним

Дроссель стоит - феррит с зазором. Пробовал на желтых кольцах из распыленного железа - ток ХХ был выше - транс грелся так же. Пробовал подключать тор 12/230 500 ваттный - ток хх 0,2-0,3 но и напряжение сильно просаживается при нагрузке - 250-300 ватт и в защиту - но трас не греется вообще.
