Инвертор синус 50 Гц своими руками

SS8050 и SS8550 также 1.5 Ампера как и bd139+bd140
у меня в пуш пуле както S8050 и S8550 стояли они 0.5 Ампера и открывали 4 irf3205,
конструкция была не моя но все работало затворные резисторы были 10 Ом,
походу максимальный импульсный ток при заряде емкости затвора очень кратковременный
и даже комплиментарные пары из слабеньких траньзюков могут справляться.
у себя поставил tip41 и tip42 на комплементарные пары они 6 Ампер
и затворные резисторы подобраны так чтоб на комплементарные пары нагрузка
была чуть менее 6 Ампер. Както сгорел у меня преоброзователь а комплементарные пары
остались живые а когда S8050 и S8550 стояли то комплиментарные пары сгорали,
преоброзователь на входное напряжение 12 вольт ...

Как по мне bd-ки (до 3А в импульсе) немного лучше SS. Можно поставить irfd110 и irfd9110 полевички 1А в импульсе до 8А.

полевики получше будут!!

Эталон+ пишет: полевики получше будут!!

А вот с этого места, желательно по подробнее! Ставил и то и то, но не когда не сравнивал, повтоитель на полевиках и биполярниках. Если есть опыт, поделитесь.

Преимущества и недостатки полевых транзисторов
remolom.narod.ru/b3a7.html

вчера пробовал собрать Пуш-пул на частоте шим 2 кГц. Чо то не получается- все равно огромный холостой ход. Наверное нужно соорудить какой- нибудь фильтр перед трансом.

Вот ни как я Вас не пойму....
зачем изобретать велосипед?
все есть уже готовое все рассказано и показано и все это недорого по крайней мере не дороже ваших мудрений)))

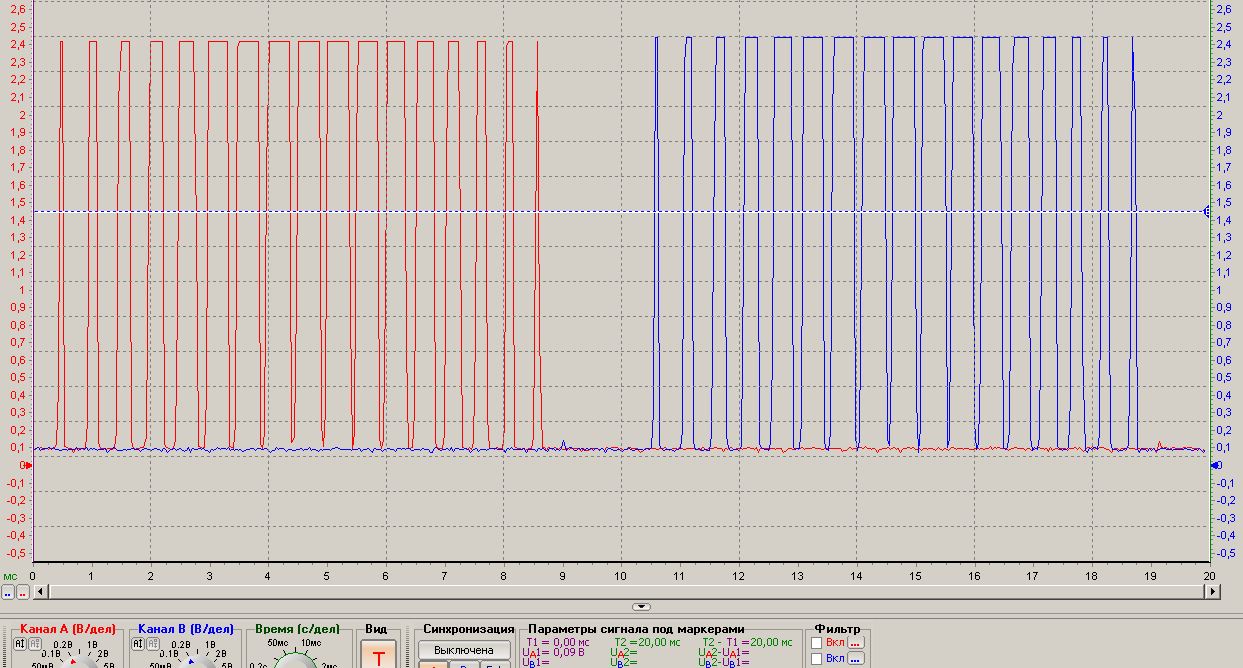

Вы делали обычную шим модуляцию или мост или пуш пул. У китайцев сделано по другому у них на мост подается на правый верх-низ не отдельные пачки шима 50гц, а шим импульс сверху потом шим импульс снизу. Ток хх высокий из-за диодов на полевиках. Есть схема Калашника на рассыпухе. Сделал две модели в протеусе на полевиках и на биполярниках - так на биполярниках удается получить синус а на полевиказ - нет. И еще без подключения ко вторичке кондера ток хх 200-300ма, а с кондером 1 мкф уже 2-3А. Передал упса под схему Калашника для котла оч неплохо - намного лутше чем меандр0,7. Но с китайскими платами не нашел еще не одну любительскую прошивку что б сравнилась. Там даже в ширину каждого импульса введена переменная которая зависит от напряжения на входе порта. Думал скачать с пика - но он залочен. В нете нашел прошивку пика но неудалось скачать. xavapy.ursarem.ru/index.php?page=proshiv...v_invertore_24_v_220 Может быть розвод...

Дмиртий Почему Вы уперлись в полумост? Почему не собрать полный мост?
P.S. Вчера поздно домой приехал, перезванивать не стал!

Эталон+ пишет: Вот ни как я Вас не пойму....
зачем изобретать велосипед?
все есть уже готовое все рассказано и показано и все это недорого по крайней мере не дороже ваших мудрений)))

У меня первоначальная задача другая. Мне нужен не убиваемый инвертор который потянет весь дом, со всеми недостатками,- плохой проводкой и плохими постоянно ломающимися электромоторами. По расчетам около 7-10 кВт. инверторы такой мощности во первых стоят дорого, во вторых их не возможно ремонтировать в домашних условиях. При выходе такого инвертора автономный дом надолго погружается во тьму.

Остановился на трансформаторной схемке, так как организовать защиту от всяких электропакостей проще, причем применяя стандартные модули которые продаются в любом хозяйственном.

Исходя из выше изложенного возник выбор ключей,- Или набирать огромное количество транзисторов или использовать модули. Первое в домашних условиях мне кажется не реально. Второе как оказалось дорого. Те импортные модули с которыми я могу спать спокойно соят очень дорого- от 1000 до 10000 дохлых американских президентов за штуку.

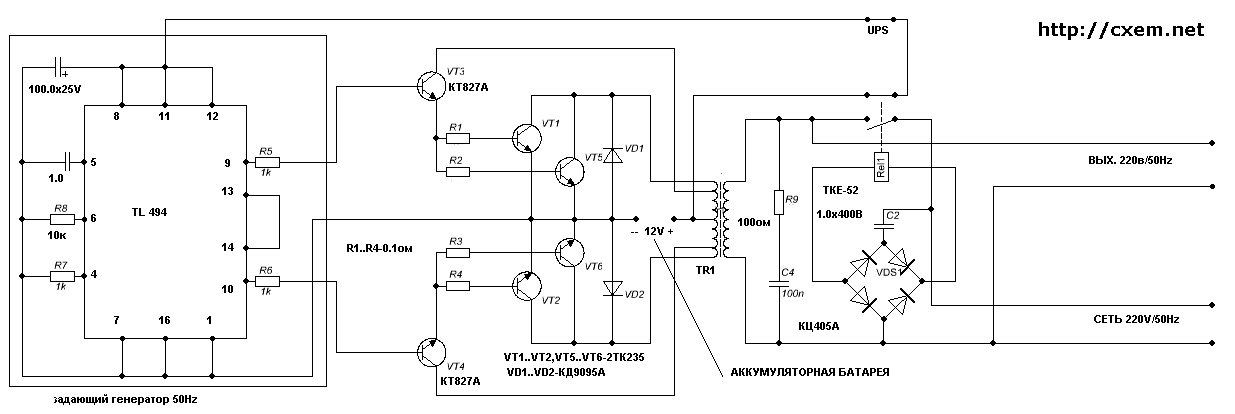

Случайно когда покупал очередной б.у. силовой модуль попался в руки совковый ТКД. Стоимость 10 баксов. Гугл сразу выдал схемку Левши.





Собрал чуть модернизировал КПД отличный и ХХ то же. Случайно возле транса когда я проводил испытания оказался дроссель,- подключил. Случилось чудо, как для меня,-получил синусоиду, причем во всем диапазоне нагрузок.
Дальнейшие испытания показали чо для электромоторов как все пишут совсем не обязательна синусоида, применение дросселя в трансформаторной схеме действует благоприятно на моторы,- они уже не греются и потребление мало отличается от сетевого. при этом сигнал может быть похож на букву (зю). Уже опосля выяснил чо есть такие инверторы,- резонансные. Правда больше в теории. Здесь мне тоже повезло,-нашел такой в совковом исполнении на тех же модулях ткд. Меня уже все это полностью устраивает, - намотал огромный транс , дроссель и на 10 кВт 4 транзистора и одна микросхемка, что еще может быть надежнее? Стоимость электронных компонентов-около 30 баксов. Все в доме на этом работает отлично. Стабилизация,- тот же промышленный стабилизатор напряженя,- сразу и защита. И уже для очистки совести хочу попробовать на готовую базу подключить шим,- а вдруг? С 8010 не вышло-Транзисторы не тянут, вчера подключил несколько вариантов на МК,частотой меньше, то же плохо, большой ХХ.
Поиграюсь чуть и буду закруглятся. ваш вариант трансформаторного инвертора не убедил,- по моему не годится для бытового использования, разве для решения отдельных задач. Уж очень сложно все выходит если лепить около 10 кВт.

Здесь один из немногих сайтов где чего то делают, а не болтают языком, может чего полезного найду.
