Инвертор синус 50 Гц своими руками

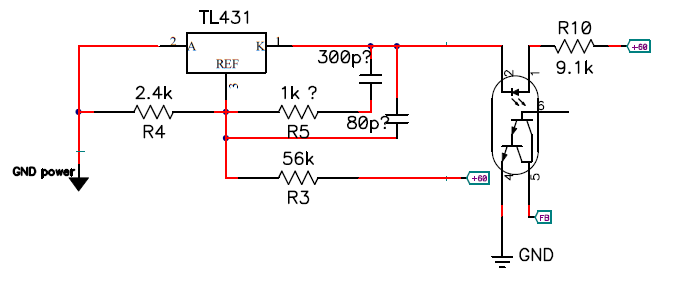

Или как вариант немного усложнить схему, что даст свои премущества

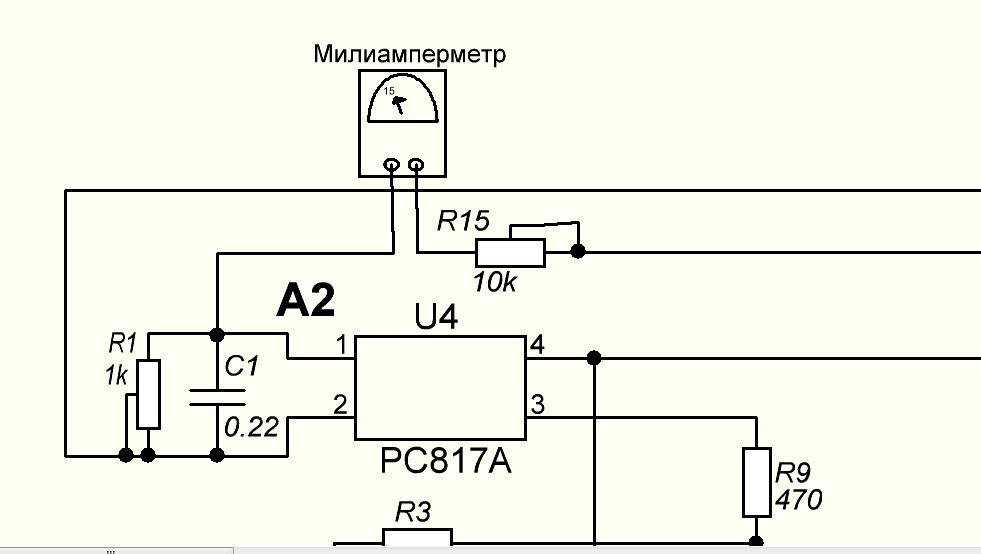

А вот так если настроить эти 15 мА.



Временно поставить подстроечный резистор в разрыв подключить амперметр, резистором настроить эти 15 мА. После этого замерить сопротивление на подстроечном резисторе и впаять уже обычный на постоянку.

Таким образом возможно подобрать ?

так не получиться R1 будет мешать!

Добрый вечер Дмитрий. Хочу спросить относительно дросселя, был сделал с фильтра распыленного железа диаметром 45 зеленый с белым, начальная проницаемость 22, подогнал 3,3мГн как на схеме платок. Нагружал нагрузку 500 вт болгарку работает нормально чистый синус, а при 1,5 квт вилетела ирка2110, а ключи целые. Нашел из стендаста кольца диаметром 65мм можна их использовать померял проницаемость если 2 кольца вместе мерять 50 если 1 60? У вас ирки вылетали? Угробил уже 10 шт. У вас после конденсатора и дросселя есть еще какие-то фильтра? На сколько понимаю рассчет дросселя - что б ни входил в насыщение?

А если его временно убрать ? а потом уже когда настроить установить.

Как вариант на выходе можно предварительно подключить светодиод с токоограничительным резистором, выставить порог срабатывания и уже потом запаять необходимые номиналы. Но последний предложеный мной вариант с tl431 как по мне проще расчитать. Так что выбор за Вами.

Видимо этой темы не хватает шапки. И данные всех этих номиналов которые подстраиваются под разные виды напряжения включить в шапку темы.
Хотя бы на самые ходовые.
12,24,и 48 вольт.

drmel пишет: Добрый вечер Дмитрий. Хочу спросить относительно дросселя, был сделал с фильтра распыленного железа диаметром 45 зеленый с белым, начальная проницаемость 22, подогнал 3,3мГн как на схеме платок. Нагружал нагрузку 500 вт болгарку работает нормально чистый синус, а при 1,5 квт вилетела ирка2110, а ключи целые. Нашел из стендаста кольца диаметром 65 можна их использовать? У вас ирки вылетали? Угробил уже 10 шт. У вас после конденсатора и дросселя есть еще какие-то фильтра? На сколько понимаю рассчет дросселя - что б ни входил в насыщение?

3,3 это уже многовато
2-2,5 больше не надо!
по поводу вылета ирок и целых ключей..... что за ключи сколько штук нагружено на ирку?
сколько питание на выходную часть ирки?
просто так гореть она не должна!
никаких больше фильтров по выходу нет только дроссель и кондер на 2,2мкф 630В

Это делал все по схеме платок, пока не нашел сайт с этой темой.. Ключи - мост по одному ирфп460. Рассчитывал на 1,2-1,5квт мах рабочий пик 2квт. Плату выходную сам травил. Много вылетело - из за супрессоров ставил параллельно ключам, подавал 380в а они приоткрывались, как потом уже выяснилось. Убрав супрессоры, запустил нормально(правда уже были 2 платки ген синуса на пиках - чем больше понравились - стоят диоды которые спасли мк от смерти а ег8010 2 умерло). Потом подключив на 1,5 квт сгорел верхние ключи одной ирки - посоветовали поставить опто - поставил - но на меандре мертвое время у меня 250нс что не хватает для простой замены на опто верхней части. Но это знание унесло еще пару ирок был сквозняк. Питание ирок 12в было, для опто поднял до 15 через кренки.
Относительно дросселя - по идеи если бы он был виноват - то вылетели сначала ключи а потом ирки. А там в ирках есть проблемма если напряжение Vss ниже на 4 вольта чем земля она полностью открывается, и думаю при нагрузке где-то помеха дала наводку - хотя мост зашунтирован 0,1мкф 2 шт, супрессор 440в, на выходе супрессор 400в двунапрявленый... Ключи живые.
Еще повторю мотал на кольце с распыленного железа проницаемость около 22, а нашел стендаст померял - получилось около 50-60. Уже, думаю, может не мучится а взять е55 епкос и намотать на нем дроссель а потом загнать по мах мошности чтоб начиналось насыщение(когда паял сварку - резонансник понравился приборор гумерова зумерова для определения тока насыщения дросселя )
На сколько понимаю загвоздка все-таки в дросселе?

Нашёл сайтик где можно рассчитать Расчёт Резистора R14
Как думаете можно верить ?
