Дима какие транзисторы лучше поставить RU190N08Q или IRFP2907 при низковольтном питании(смотрю по фото они ставят RU190N08Q),и если 500ватт 12в кондёров 2 по 10000 хватит?Заказал такую синенькую плату как у тебя

Партизан пишет: Дима какие транзисторы лучше поставить RU190N08Q или IRFP2907 при низковольтном питании(смотрю по фото они ставят RU190N08Q),и если 500ватт 12в кондёров 2 по 10000 хватит?Заказал такую синенькую плату как у тебя

RU немного полегче затвор но ток поменьше
по идее разница не сильно большая
если RU дешевле то лучше их
кондеров за глаза хватит
только о пленке не забывай!!)))

При трансформаторной схеме плёнка не ставится только после транса?

по шине питания надо ставить!!!
после транса само собой 2,2 Мкф

Дима,а какая ёмкость должна быть при 12в питании

Эталон+ пишет: пик просто режет синус
потом не вижу в этой схеме никакой обратной связи!
а значит нет никакой стабилизации
мое мнение что эта схема полная чушь!

Один из вариантов схемы с ШИМ (PWM). Никакого режима D как на рисунке там и в помине нет.
Простота (со всеми вытекающими отсюда недостатками) вовсе не означает что это полная чушь, как впрочем и более продвинутый аналог этой схемы на EG8030 бессмысленной и глупой трудно назвать.

Англичанин и не говорит, что схема является совершенством, он ее выкладывает на доработку, как первый прототип для размышлений. PIC делает нарезку - это так, но можно ли обвешать эту заготовку защитами и стабилизацией, получив полноценный вариант, лучше под 24 вольт 3-х кВт транса (по причине КПД)? Если есть возможность, могу опробовать опытный образец схемы на своем трансформаторе. Если применить уже готовые модули синуса "восточного друга" может получиться вполне сносный аппарат на штатно-производимых отечественных трансах. Вопрос простоты, надежности и стоимости.

Дмиртий пишет: на км конденсаторах и золоте 96 года выпуска. 6 штук ,хоть и в заводской упаковке так и не запустилось.

Безконтрольный расцвет российских кооперативов на еще советских компонентах
А схемка в Радиокоте слизана чисто с аглицкого сайта.
У англичанина в проекте и схеме есть дорожка на первую ногу PIC, а на платах ее нет. Где ошибка?

Просимулировал в proteus программу для pic16f628a, там двуполярная модуляция, если интересно то на радиокоте для pic16f684 есть прошивка тоже двуполярная модуляция но хотябы стабилизация простейшая есть, 10 таблиц с разной амплитудой, на счет того как будет работать незнай, я со средней точкой делал инвертор, результат не понравился, правда я поочередно шимил полуволны то на одну обмотку полуволна потом на другую обмотку другая полуволна.

Дмиртий пишет: И ремонто пригодность этой чуши уж очень высокая. можно пару оптрончиков и транзисторы моднее поставить для очистки совести. Нам с son-ом здесь попути,- у нас есть готовые трансформаторы.

Во-вот. А что скажут инженеры-электронщики по зарядному устройству (браскону) Браславского?
radiostorage.net/?area=news/684
6 лет патентовали и это в те то времена! Чего бы вдруг?
Не получится ли этот приборчик эффективнее солярных панелей?

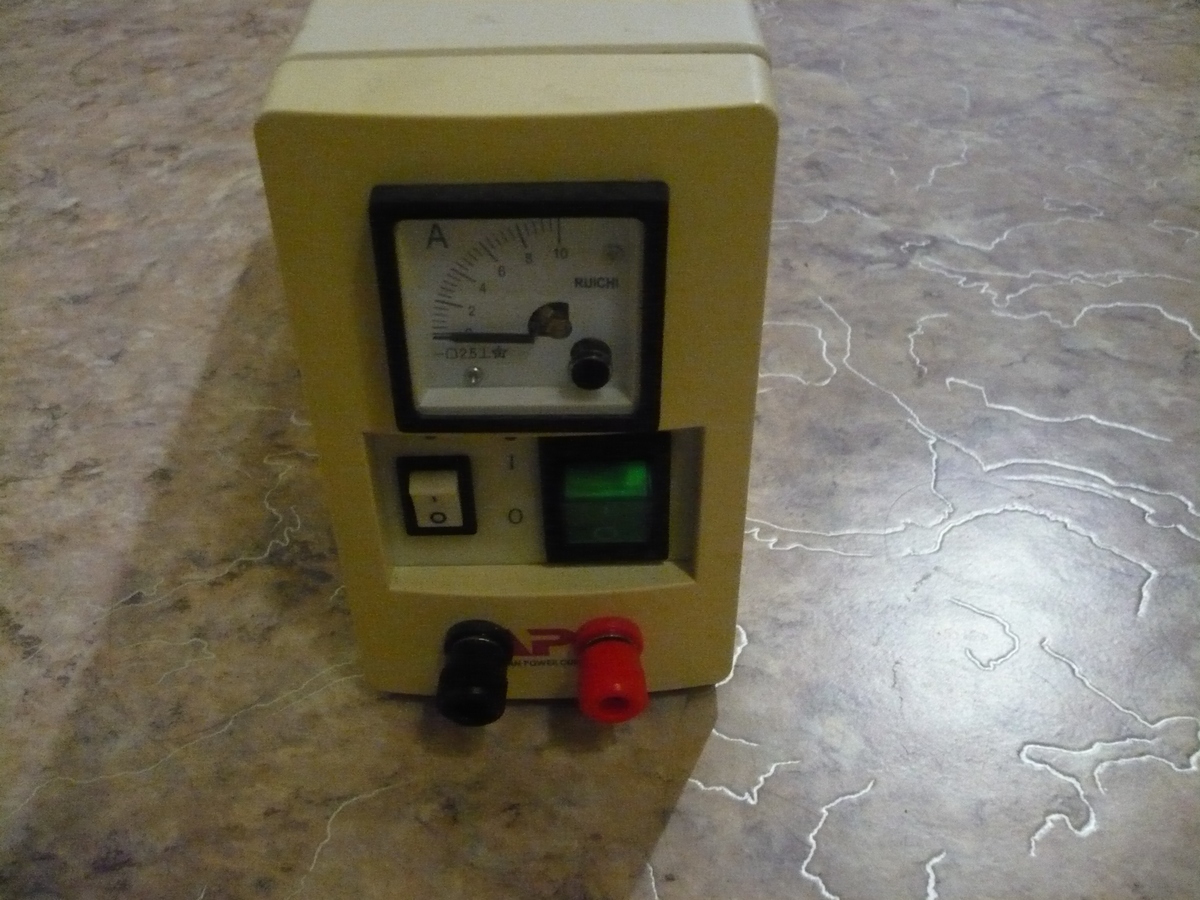

Бестрансформаторный усилитель тока по сути. Последовательный заряд бочек реактивным напряжением и параллельный разряд с проявлением 7-ми амперного тока. Или что-то не так понимаю? Образец уже изваял, но половину компонентов схемы управления пришлось поменять на аналоги и в самой схемке есть косяки "от разработчика". Если интересно пытливым умам, приму подсказки как довести прибор до совершенства. В электронике самоучка, но с паяльниками дружу. Фото образца в блоке от UPS:
