Инвертор синус 50 Гц своими руками

Фото трансов

Son пишет: Фото трансов[/quote

трансформаторы на 1 кВт и 500 Вт.Это где они стояли?

Пост #30468 24вх 1,5 кВт и 24вх 3 кВт преобразователи-UPS фирмы МикроАРТ под названием МАП "Энергия". 15 и 19 кг. весом, намотаны медным проводом.

Son пишет: Пост #30468 24вх 1,5 кВт и 24вх 3 кВт преобразователи-UPS фирмы МикроАРТ под названием МАП "Энергия". 15 и 19 кг. весом, намотаны медным проводом.

По маркировке на вашем фото первый на 0.5 кВт, второй 1 кВт. Реально если первый похоже на 1.5 , то второй больше 2 не тянет.

Увы, проверить 3-х кВт. не удалось, прибор сгорел при первом подключении к АКБ. Аппараты были с долгого хранения, в упаковке. Из трех заработал только один 1,5 кВт. Все на 24 вольта. Рабочий аппарат на выходе без нагрузки показывает 243 вольта. Заявленные 1,5 кВт держит исправно. Производитель предложил прислать на ремонт сгоревшие приборы. У них стиль технической поддержки - "присылайте нам в ремонт". Цена вполне получится круглой + пересылка. Гарантий надежности никаких. Полистал сайты с отзывами, сделал вывод о нерентабельности восстановления. Почитайте:
monitor.net.ru/forum/repair-ups-info-491749.html
www.forumhouse.ru/threads/139135/page-12
Аппараты задуманы когда-то головой гениальной, но "фактор человеческий" в нашей стране играет теперь немалую роль.
А вот опробовать к ним приладить схему с синусоидой было бы интересно.Простой преобразователь с защитой от переполюсовки, падением напряжения на АКБ и термодатчиком. Эталон рекомендует делать 24 вольтовый преобразователь и тому есть основания разумные. А тут уже трансы готовые.
Кому интересна 12 вольтовая синусная схема, гляньте вариант англичанина, там и прошивка есть:
www.instructables.com/id/Adaptable-24vDC...Sinewave-Inverter-1/
Хорошо бы такую схемку да под 24 вольтовый вариант моих трансов.

а при чем тут прошивка?
пик просто режет синус
потом не вижу в этой схеме никакой обратной связи!
а значит нет никакой стабилизации
мое мнение что эта схема полная чушь!

Эталон+ пишет: а при чем тут прошивка?
пик просто режет синус
потом не вижу в этой схеме никакой обратной связи!
а значит нет никакой стабилизации
мое мнение что эта схема полная чушь!

Да схемка чушь,- аж целых 2 транзистора на 5 кВт лишних. А так мне нравится, буду строить такое же же.cxem.net/pitanie/5-259.php На счет обратной связи- я думаю и не очень нужно, - всунуть на выходе обычный стабилизатор заводской,- вот тебе и защита и стабилизация. И ремонто пригодность этой чуши уж очень высокая. можно пару оптрончиков и транзисторы моднее поставить для очистки совести. Нам с son-ом здесь попути,- у нас есть готовые трансформаторы.

Да забыл на счет послесовковых инверторов. У меня та же проблема с процессорами. Притащил 13 штук армейских упсов, на км конденсаторах и золоте 96 года выпуска. 6 штук ,хоть и в заводской упаковке так и не запустилось. при замене процессора с другого рабочего, все впорядке. Одним словом пустил все 6 на драг металлы.

Эталон+ пишет: а при чем тут прошивка?
пик просто режет синус
потом не вижу в этой схеме никакой обратной связи!
а значит нет никакой стабилизации
мое мнение что эта схема полная чушь!

Напрасно вы так критично.
Работать должно. Правда, лучше до 100 ватт, чем после. Вопрос -лучше или хуже- не обсуждается.
То, что ОС отсутствует- Не критично на самом деле.
Вы же не проверяли свою "китаянку" на предмет разницы с ОС и без оной по напряжению.
Уверяю вас, что если на "китаянке" ПИД 100% - то интегральчик там может много чего не хорошего натворить, успокаиваясь. Но, судя по всему, отсутствие возможности менять параметры слежения за конторолируемой величиной - говорит о том, что ОС примитивная, т.е. практически отсутуствует.
Или, "на худой конец" чисто пропорциональная со своей ошибкой слежения.
Тему развивайте. Иначе посищаемость упадёт, как здесь, так и на вашем сайте.
А желающие найдутся "обмусолить" "обсосать" "оттрахать" вашу "китаянку" со всех сторон(во все дыры) .
Извините за вульгарщину.
Успехов.

sandr54 Вы же не проверяли свою "китаянку" на предмет разницы с ОС и без оной по напряжению.

Видно не внимательно следили за темой...
я говорил о том что если подключить ОС не правильно а именно снимать сигнал с не того плеча на котором ШИМ то форма синуса немного заваливается.. это говорит о том что проц отслеживает не только размах входного напряжения а и форму!

sandr54 Но, судя по всему, отсутствие возможности менять параметры слежения за конторолируемой величиной - говорит о том, что ОС примитивная, т.е. практически отсутуствует.
тут Вы тоже ошибаетесь параметры меняются и в широком диапазоне

sandr54 То, что ОС отсутствует- Не критично на самом деле.
критично и еще как)))

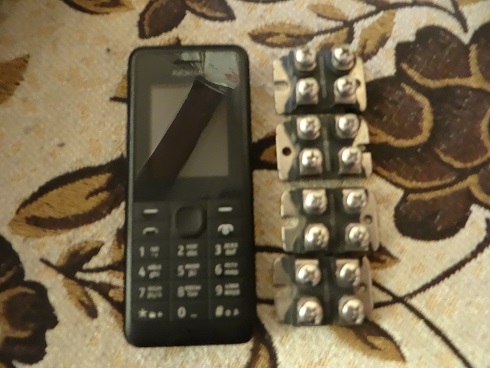

у меня кстати вот такое чудо валяется, так им в схемке выше вообще 4 транзистора лишних. В этих ESM3030 коэф. передачи тока 2000. Можно сигнал снимать с оптронов. 5 кВт должны вытянуть.
eu.mouser.com/ProductDetail/STMicroelectronics/ESM3030DV/
