Инвертор синус 50 Гц своими руками

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #29818

Дмиртий пишет: Добрый. Хочу попробовать собрать схемку с большим 50 гц трансом. Но не мост , а пуш-пул. Подскажите какие выводы задействовать? Как я понял вторичку нужно мотать ге то на 230В?

Так просто выводы задействовать не получиться. Посмотрмте здесь
www.energialternativa.org/cgi-bin/yabb2/...l?num=1396436717/315
начало на 20 странице и дальше смотрите, описывают как сделать пуш-пульную схему включения.

Но лучше использовать мостовую схему.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Дмиртий

Захожу иногда

Сообщений: 54

Меньше Больше

Спасибо получено: 27

Инвертор синус 50 Гц своими руками #29825

Хороший сайт, большое спасибо. Мост не хочу по причине чо буду ставить силовые модули, и их нуно в 2 раза больше.

Какой выбрать резистор на первом выводе?
Будет вечером вдохновение соберу, торфяники рядом горят, башка раскалывается.

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1479

Автор темы

Инвертор синус 50 Гц своими руками #29826

5-10 Ком многооборотный лучше

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #29827

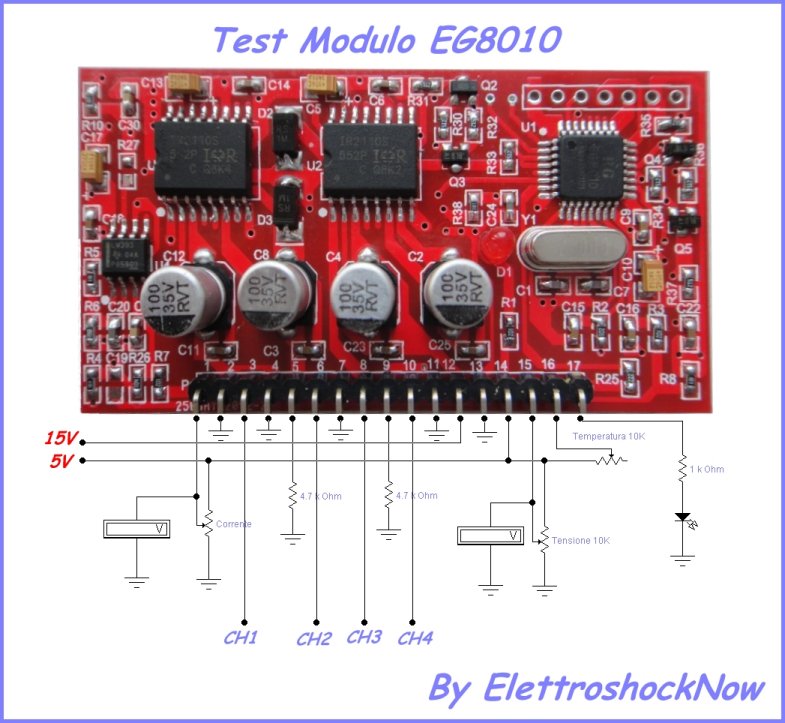

этот резистор на этой картинке имитирует токовый шунт, для пробы первый вывод IFB можно просто на землю подключить, а так нужно расчитывать шунт на вашу мощьность, гдето читал что кпд меньше будит если пуш-пульная схема, когда мостовая схема там правельное управление получаеться.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #29858

Предлагаю на мощность >4кВт немного модифицировать драйвер Эталона. Добавить отрицательное напряжение для лучшего закрытия IGBT транзисторов или использовать HCPL316J. Добавляю файл для ознакомления.

Вложенный файл:

Имя файла: download.pdf
Размер файла:944 KB

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

alexlo

Давно я тут

Сообщений: 85

Меньше Больше

Спасибо получено: 36

Инвертор синус 50 Гц своими руками #29864

mren пишет: Предлагаю на мощность >4кВт немного модифицировать драйвер Эталона. Добавить отрицательное напряжение для лучшего закрытия IGBT транзисторов или использовать HCPL316J.

Могу Вам схемы готовых драйверов скинуть, только чем ошибку снимать? Я на него давно смотрю, только под него надо свой МК брать и свою прогу писать!))

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1479

Автор темы

Инвертор синус 50 Гц своими руками #29866

да можно и со смещением я раньше скидывал схему очень простую на 3120 где оно как раз и организовано

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1479

Автор темы

Инвертор синус 50 Гц своими руками #29923

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

sandr54

Давно я тут

Сообщений: 89

Меньше Больше

Спасибо получено: 68

Инвертор синус 50 Гц своими руками #29966

Эталон!!!
Не ковырялись ли с биполярным режимом (модуляцией). (MODESEL- +5v)
А то униполярная модуляция что-то до боли напомиает чередующий косой мост.
В первые 10 мили. сек. работает одна диагональ ключей(когда ключи открыты) и другая диагональ диодов (когда ключи закрыты), а в следующие 10мили сек- все работает зеркально.
Успехов.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #29972

EG8010 ДВУПОЛЯРНАЯ МОДУЛЯЦИЯ (bipolar modulation) EGS002

На фото выходы платки сглаженные RC цепочкой.
