Вы имеете в виду LM393 ?? Менял тоже.

Эталон+ пишет:

Эталон приветствую..
Маленькая рекомендация,если есть возможность...купите бумагу для факса Lomond термическая


Небо и земля!

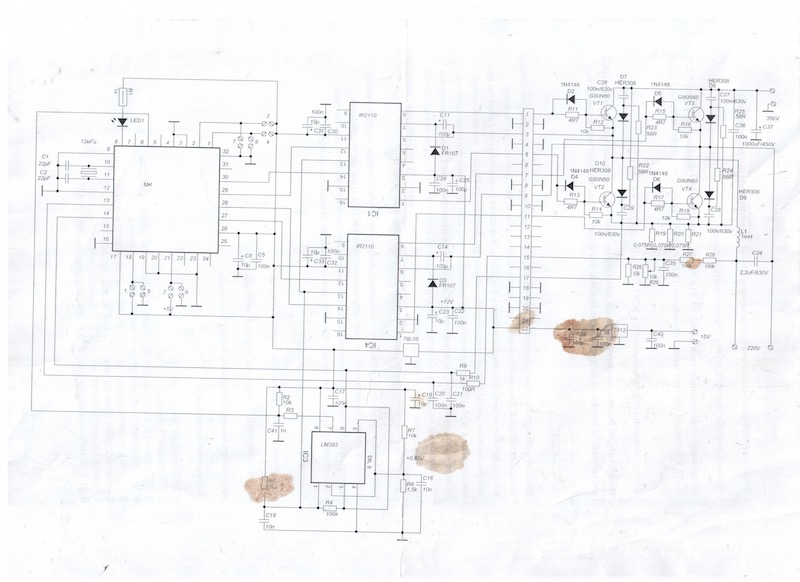

А так же наклейки для ценников(что бы при переносе рисунка на эту бумагу,можно было бы ее приклеить к бумаге А4).
Так как сама бумага очень тонкая..

Добрый вечер всем.

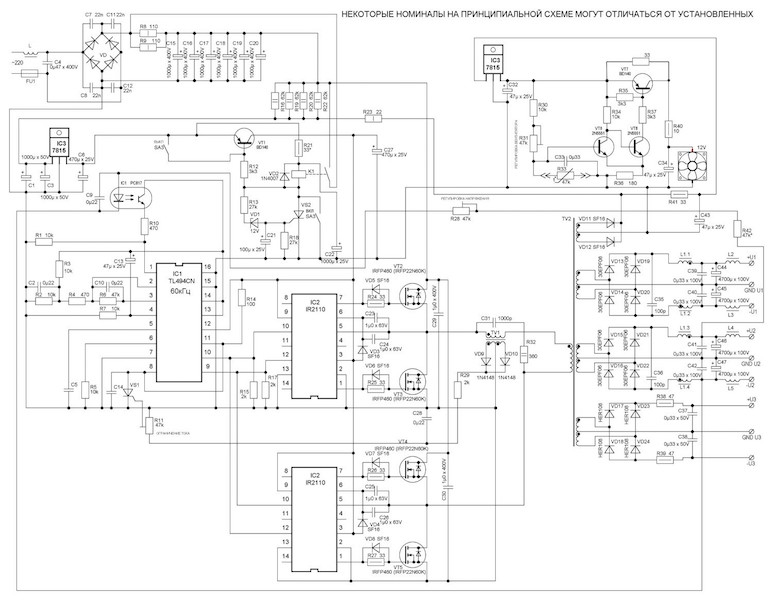

Продолжаю мучать схему стабилизатора напряжения на основе EG. Напомню, что это мостовая схема,
повышающая сетевое напряжение до 380в.
Подскажите, это нормальная работа шим стабилизации на трансформаторе? В диапазоне входных напряжений до срабатывания стабилизации осциллограмма вроде нормальная, а вот когда импульсы сужаются, то сигнал превращается в синусойду плюс видны макушки прямоуголки сузившийся. Осцил подключен ко входу транса.



А это осцил на 9 и 10 ногах ТЛки

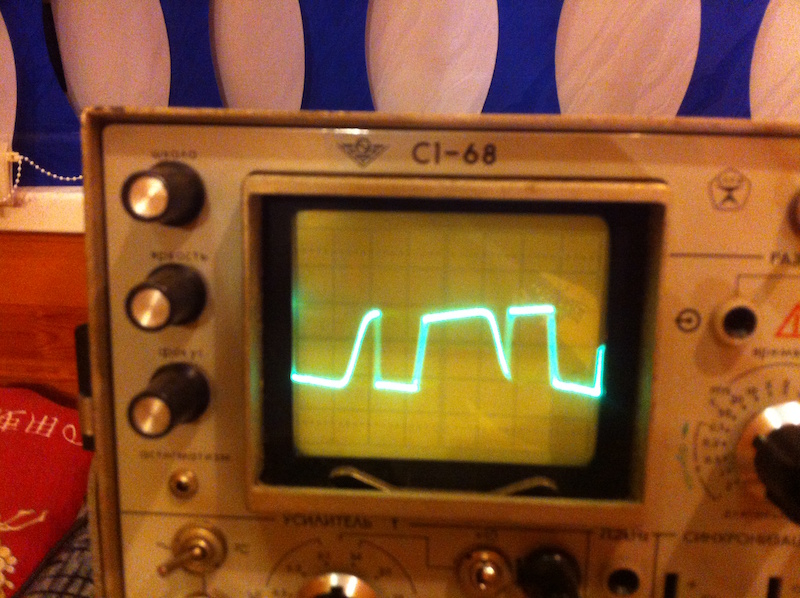

А вот фото во что превращается сигнал из прямоуголки в момент, как только напряжение доходит до момента стабилизации.

Все нормально, так и будет

Спасибо.
Кстати, с транзисторами fgh40n60 что-то у меня не срослось ни в DC-DC ни в DC-AC.
Сейчас воткнул там и там irfp460, полет нормальный(кстати они и ставятся в оригинальной схеме этого DC-DC)
В обоих схемах постоянно вылетали ir2110. Наверное транзисторы были подделкой... жаль проверить нечем. Нужно бы заказать тестер транзисторов. Вы проверяли емкость и напряжение открытия на тех что показывали на последнем видео от продавца с али?
Оринетир при сборке с fgh40n60 на эти схемы:

В DC-DC ставить надо полевики!!!!!
в DC-AC IGBT!!!
IGBT этим тестером не проверяются не берет он их у него не хватает напруги для затвора

На такую мощность только выносной шунт. Типа 75ШСМ УЗ100А или LEM HAK 150-S/SP3 приделать.

Добрый. Хочу попробовать собрать схемку с большим 50 гц трансом. Но не мост , а пуш-пул. Подскажите какие выводы задействовать? Как я понял вторичку нужно мотать ге то на 230В?

Делай как в исходной схеме мост. Вторичку мотать на 230В с отводом на на 210В и 220В, а потом можна коммутировать реле, когда напрежение начнет проседать.
