Инвертор синус 50 Гц своими руками

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28283

такой как нарисован на основной схеме
тот вариант что последний внизу справа не пойдет

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Tjalex

Захожу иногда

Сообщений: 51

Меньше Больше

Спасибо получено: 18

Инвертор синус 50 Гц своими руками #28295

Дмитрий, а Вы не замеряли, при скольки вольтах на IFB происходит отключение (тоесть на сколько милиом шунт расчитывать). Отключение делается контроллером или схемой на LM393? В даташите пишется что напруга отключения на IFB полвольта, но при такой напруге на шунте будет расходоваться много мощности.Я так понял схема на LM393 отрубает ключи при КЗ.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28306

да там 0,5 вольта
отрубает не только по КЗ
где то тут на форуме выше есть даташит на EG 8010 1000ватт
там есть расчет шунта

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28358

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Rafail

Новый участник

Сообщений: 5

Меньше Больше

Спасибо получено: 2

Инвертор синус 50 Гц своими руками #28362

Молодец!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Tel228

Новый участник

Сообщений: 4

Меньше Больше

Спасибо получено: 4

Инвертор синус 50 Гц своими руками #28376

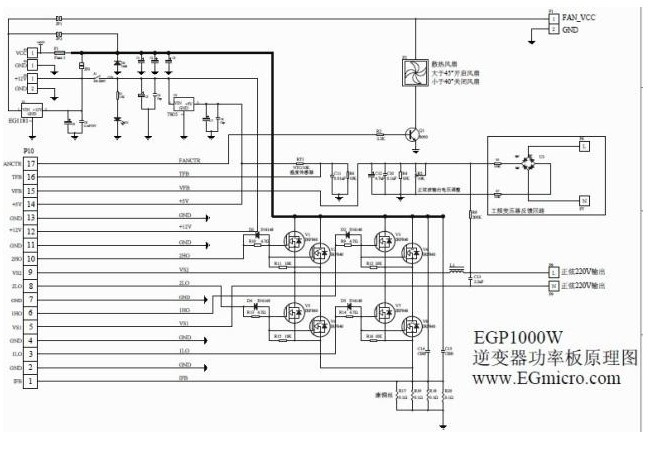

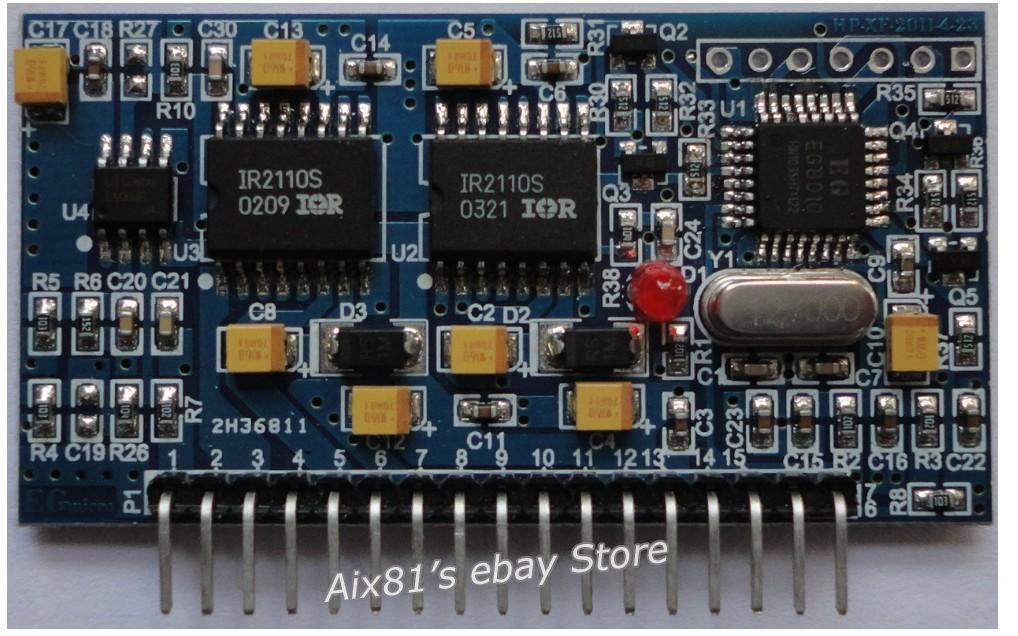

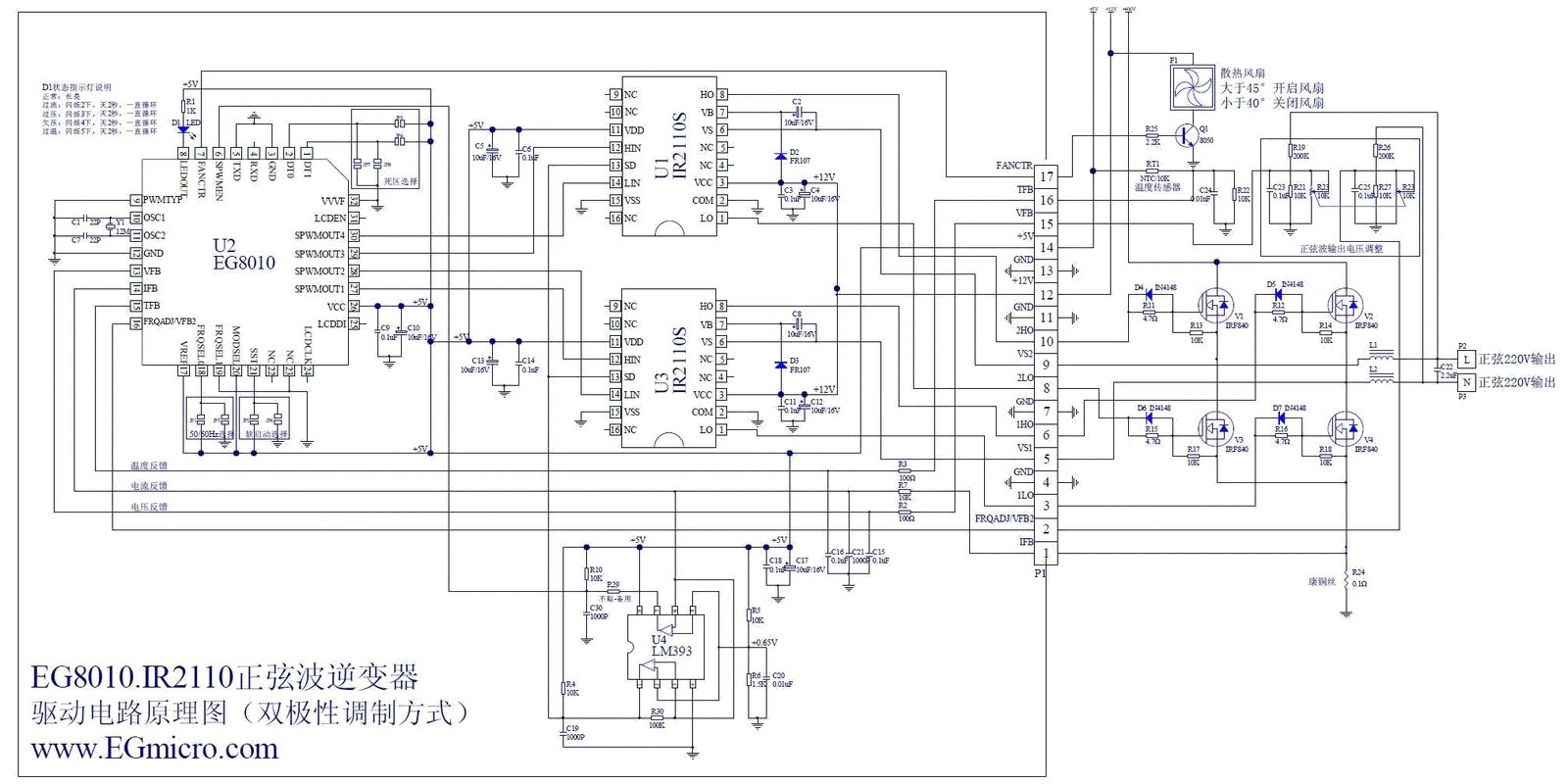

Друзья , просветлите меня ,если я куплю плату EG810+IR2110 и соберу схему, то Инвертор будет у меня работать, или есть подводные камни.. и кокая схема лучше из ниже крепленых , с четверыми транзисторами, или с восьми транзисторами..

спасибо

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28391

схемы абсолютно одинаковые
хоть 24 ставь
зависит от того сколько хочешь с нее снять мощи
если все правильно соберешь то почему не должна работать?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28392

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Tel228

Новый участник

Сообщений: 4

Меньше Больше

Спасибо получено: 4

Инвертор синус 50 Гц своими руками #28420

Эталон+ пишет: схемы абсолютно одинаковые
хоть 24 ставь
зависит от того сколько хочешь с нее снять мощи
если все правильно соберешь то почему не должна работать?

Мне 3 кВт нужен, чтобы запустит кондиционер 1,5кВт.....Так выходит чем больше транзисторов тем больше мощность, я правильно понял? А там нужна тонкая настройка, или лыж бы, было чистая сборка? спасибо

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #28436

если не знакомы с импульсной силовой электроникой то лучше купите готовый
