Инвертор синус 50 Гц своими руками

9 года 1 мес. назад

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #27593

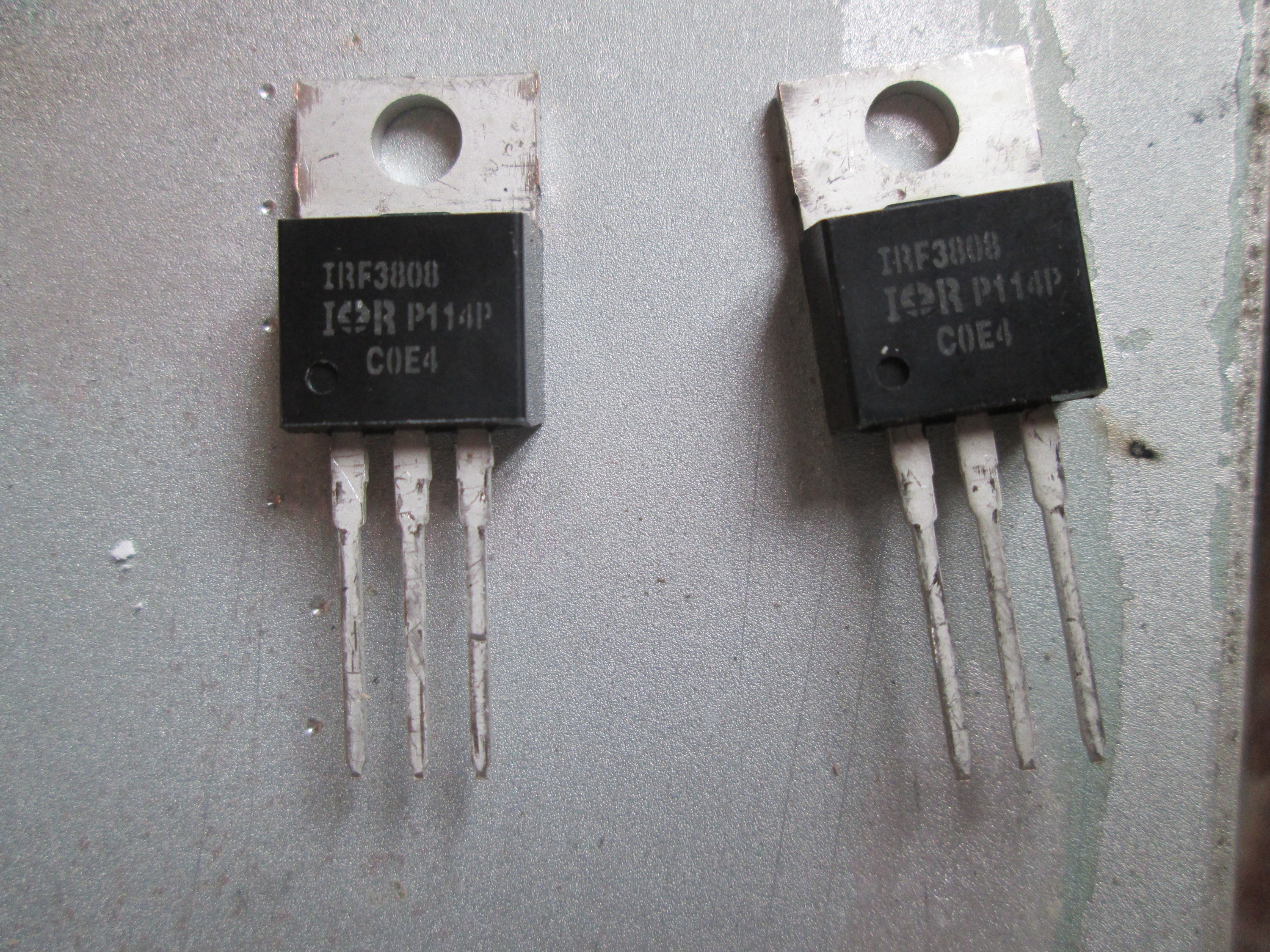

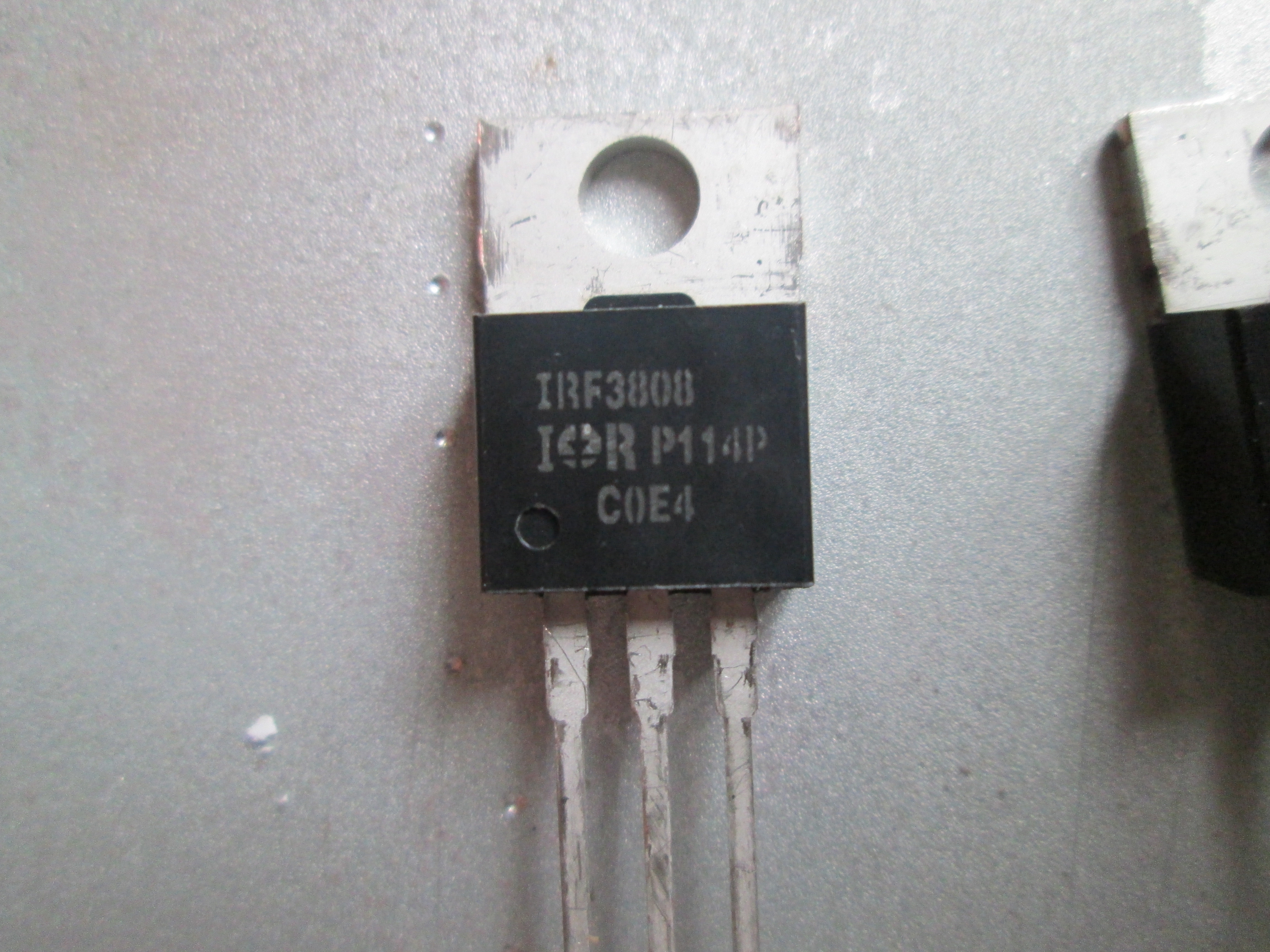

Вложения:

Спасибо сказали Tjalex, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #27596

на 24 вольта можно 3205 поставить

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад

Не в сети

Tjalex

Захожу иногда

Сообщений: 51

Больше

Инвертор синус 50 Гц своими руками #27607

Спасибо за фото. 3205 у нас по полбакса, могу купить, но потом придётся переустанавливать более высоковольтные(товарищ грозился подогнать акумы с базовых станций 200A*h 6V. но когда это будет не знаю).Ещё есть мысли по токовому датчику. попробовать применить что нибудь типа ACS754 (ставил в стабилизатор для дома). Привлекает практически отсутствующее сопротивление, так как даже при 0,01 Оме и 100 амперах 100 Ватт потерь.

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 нед. назад

ksenakis7

Посетитель

Инвертор синус 50 Гц своими руками #27670

Здравствуйте, вопрос к Дмитрию, в вашем инверторе dc-dc, использовали ли снабберную цепь, если да, то какие номиналы у резистора и конденсатора

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 нед. назад

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #27672

на тех DC что в инверторе снаберов нет просто пленка прям на ногах ключей по питанию

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 нед. назад 9 года 4 нед. назад от Эталон+.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #27674

ksenakis7 если не жалко можно скинуть печатку?

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 нед. назад

ksenakis7

Посетитель

Инвертор синус 50 Гц своими руками #27698

Печатная плата, только там не прочерчена обратная связь, она на макетной плате спаивается

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 4 нед. назад

Не в сети

Эталон+

Модератор

Сообщений: 1255

Больше

Автор темы

Инвертор синус 50 Гц своими руками #27723

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 нед. назад 9 года 3 нед. назад от Tjalex.

Не в сети

Tjalex

Захожу иногда

Сообщений: 51

Больше

Инвертор синус 50 Гц своими руками #28169

Вложенный файл:

Имя файла: ИНВЕРТОР-2.rar
Размер файла:14 KB

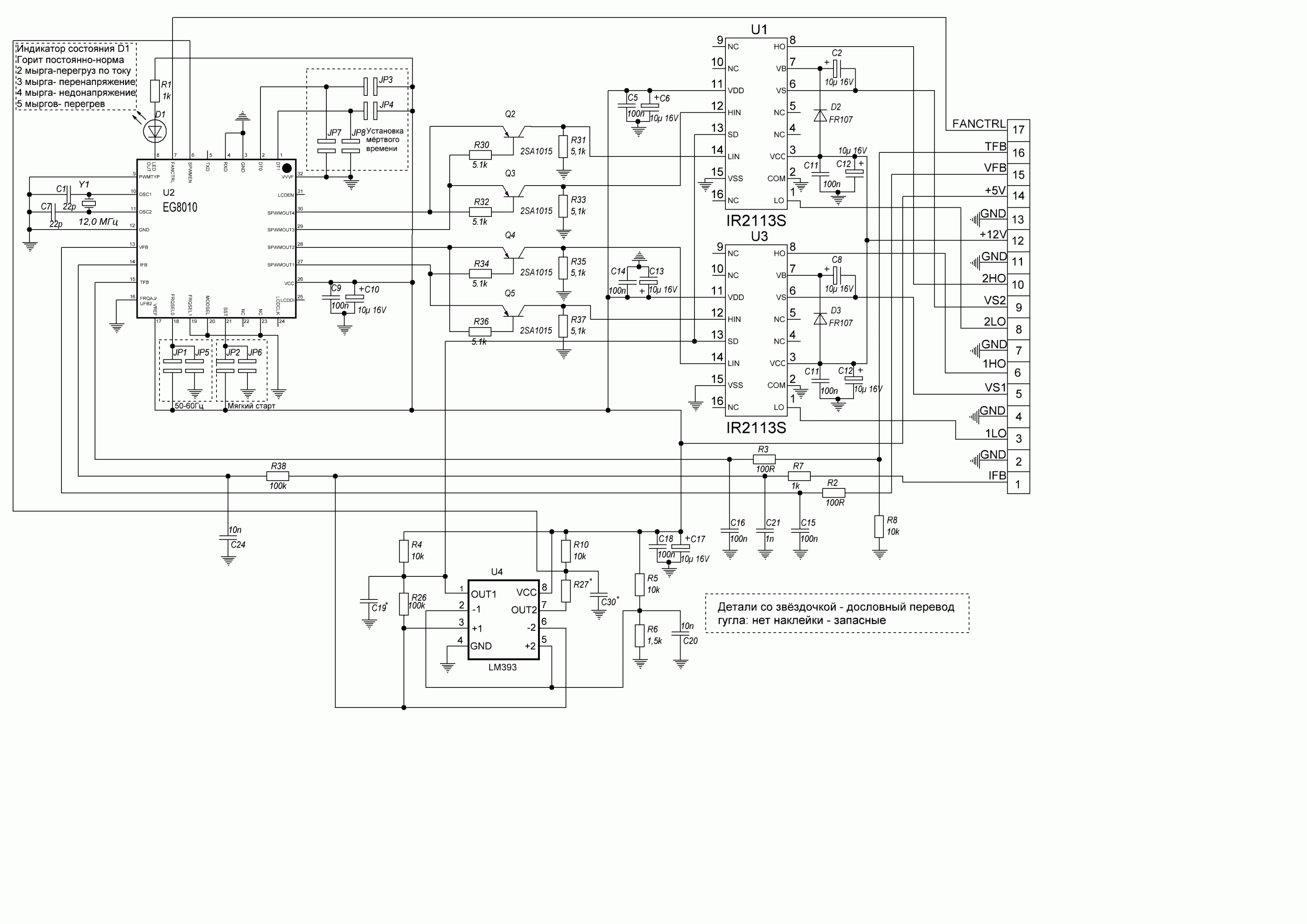

Набросал "редактируемую" схему модуля SPWM, (фото модуля вылаживал несколькими постами выше).Может кому пригодится.
Разводку дисплея не рисовал, ставить его не буду(не люблю иероглифы).
Дальше буду рисовать схему силовой для транса.

Вложения:

Спасибо сказали rinus, URAN235KFFM

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 нед. назад

Не в сети

Tjalex

Захожу иногда

Сообщений: 51

Больше

Инвертор синус 50 Гц своими руками #28276

Ниже нарисовал схему будущего инвертора. Там снизу в правом углу изображено два варианта подключения усилителей тока на полевиках. Дмитрий, какой вариант у Вас?

Вложения:
