Инвертор синус 50 Гц своими руками

схемы не дают киты, хотя они однотипны

Здравствуйте уважаемые форумчане.
Хочу собрать инвертор dc-dc. Но, так как я в этом деле начинающий, хочу попросить у Вас совета.

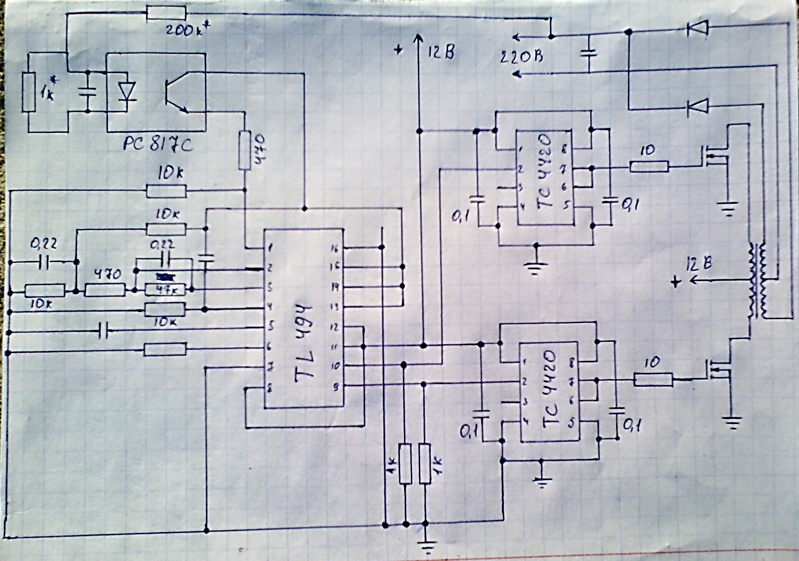

Для построения dc-dc я тут нацарапал схемку за основу которой взял наработки Эталона. Хотелось бы услышать Ваши замечания, да и вообще, жизнеспособна ли эта конструкция?
Спасибо.

В схему не вникал, но сразу видна одна ошибка, как оптапара будет срабатывать, если к ней всего один провод идет? ТЛ-ка вроде дубовая МС, но я бы между минусами высокой и низкой части кондкрчик бы на 1н1000в поставил бы, такие маленькие, кругленькие, синенькие. На ТС4420 между 5-й и 8-й ногой, должен быть кондерчик микрофарад на 5-10, желательно тантал, низкоимпедансный или керамика, причем это все дело, как можно ближе к ногам. По питанию ТЛ494, та же фигня.

Николос Есть один вариант как можно попытаться запустить двигатель, но если что я не виноват. Поставить большой конденсатор, на заводах такие стоят. Сначала зарядить его от инвертора, после чего запускать компрессор.

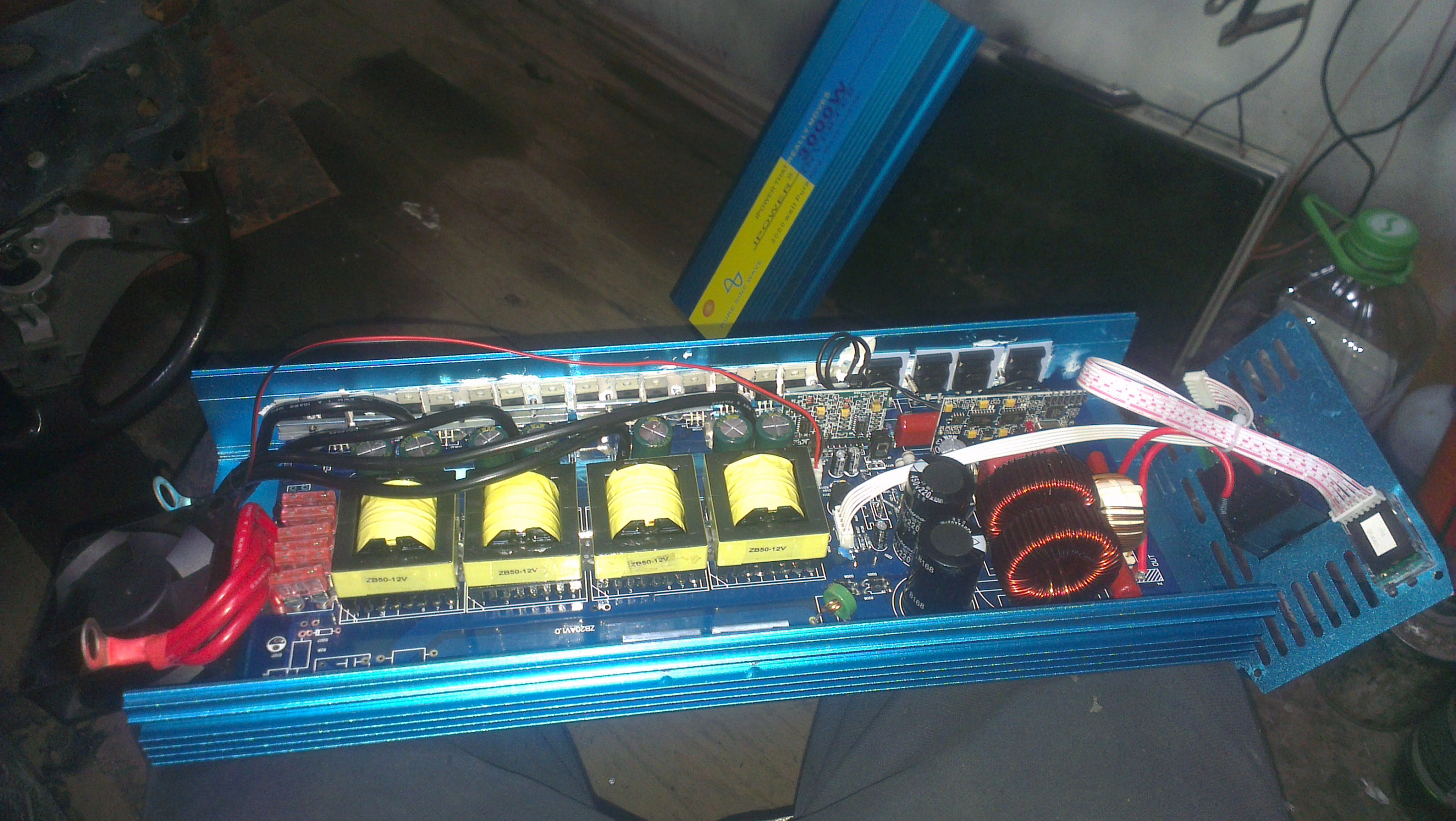

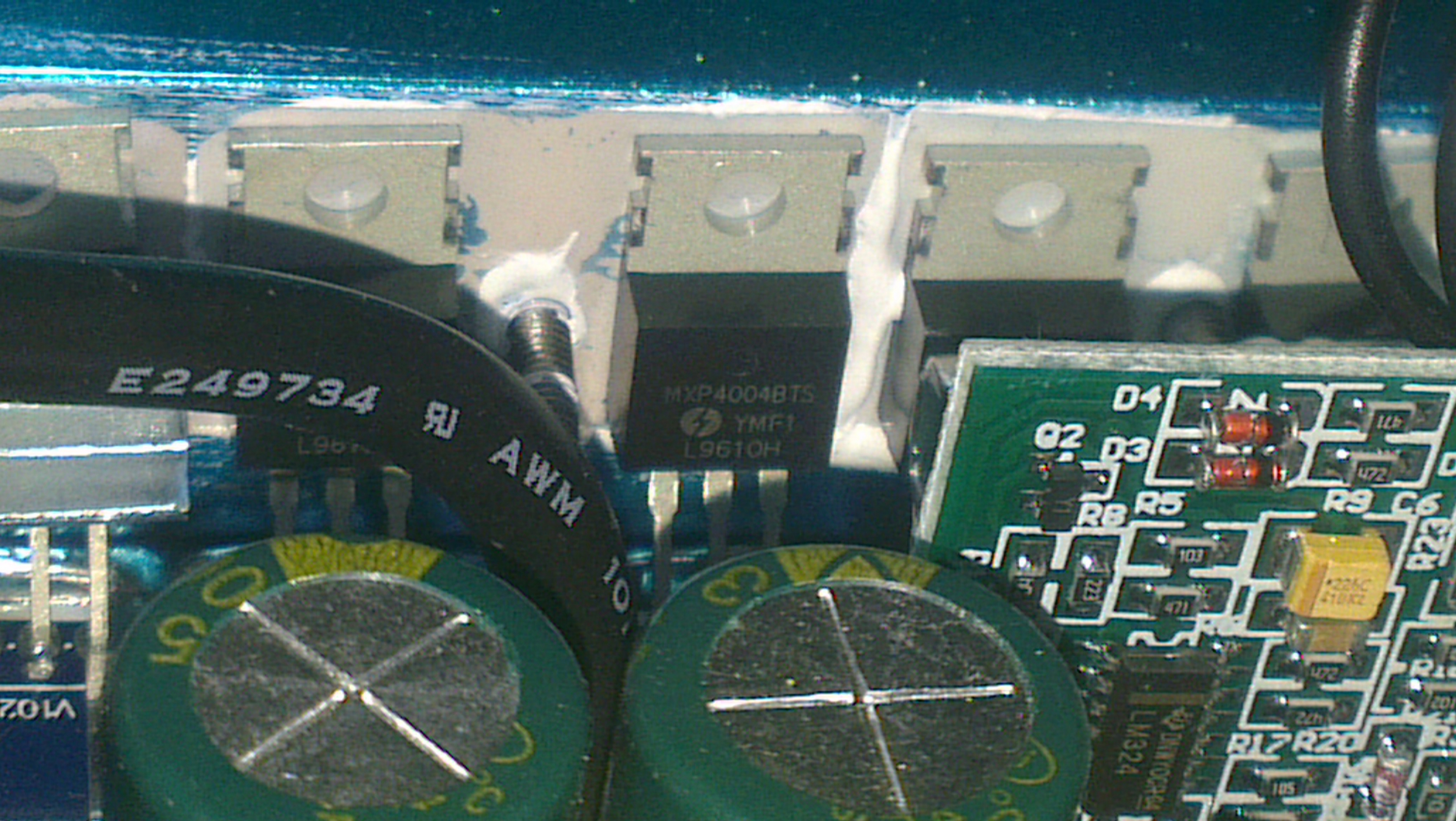

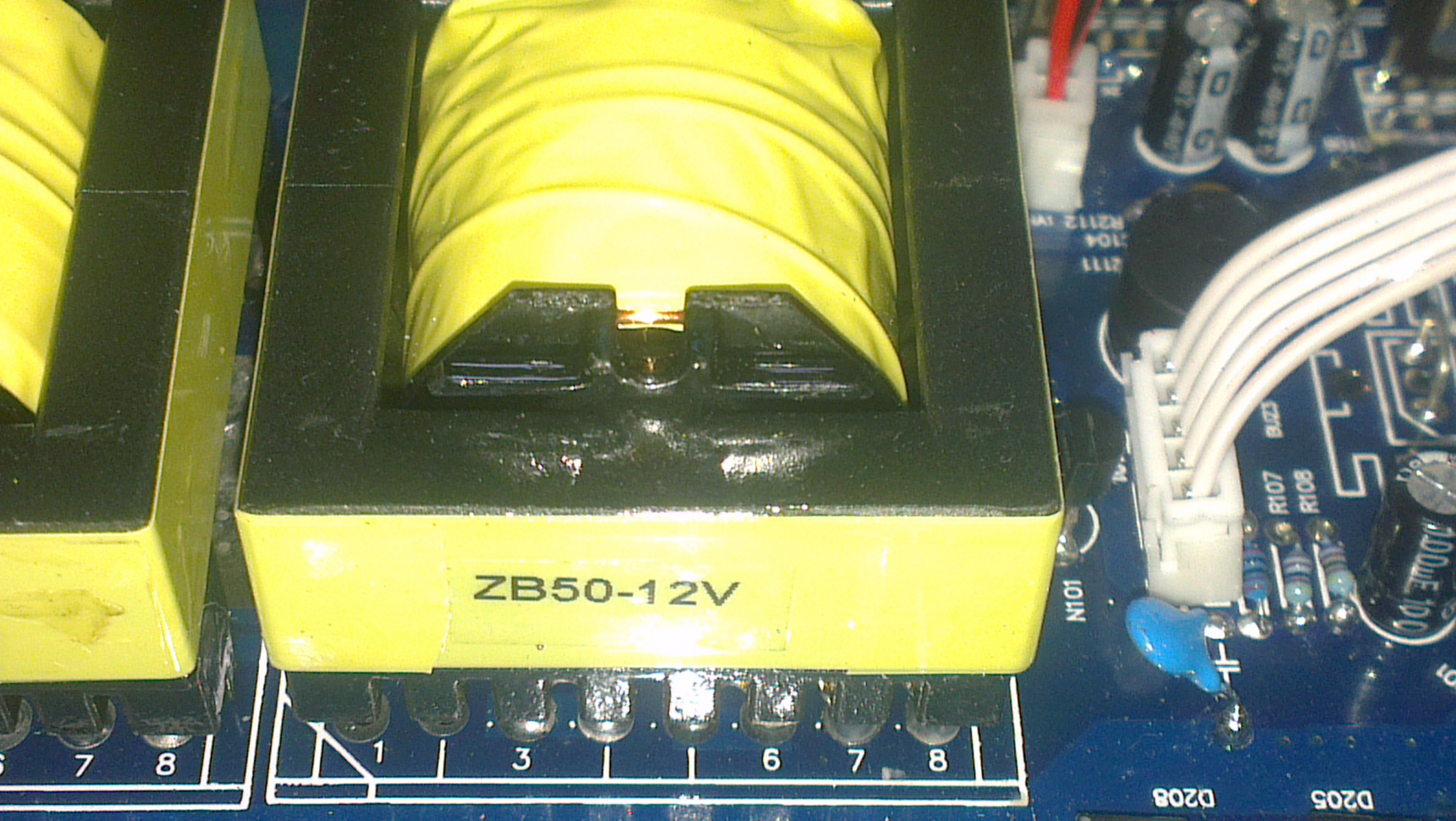

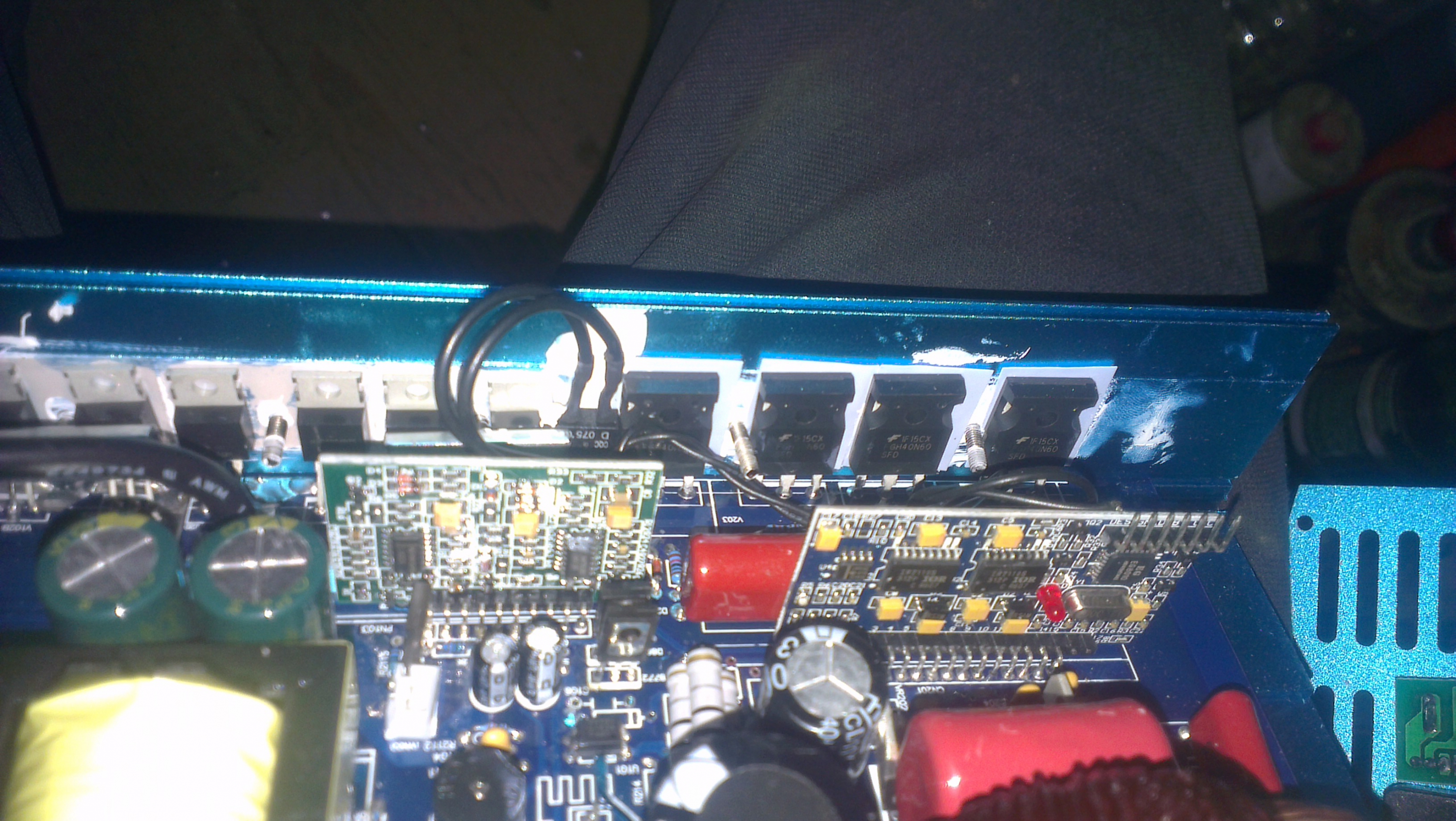

Я вот то же получил EG8010, вместо тантала стоит керамика, как бы не критично, но очень не приятно!(((

А что керамика хуже тантала?

alexlo спасибо , но всё же буду собирать инвертор на нч трансформаторе, чистый синус

Здравствуйте Дмитрий.Вы не могли бы мне с трансформатором разобраться? У меня есть пару штук таких М3000НМС, Ш12х15. Они подошли бы мне на сборку DC-DC преобразователя.
Если так то сколько можно из него вытянуть Ват.? Спасибо.

12*15 чего мм или см?

если мм то нисколько)))

MegaVolt пишет: А что керамика хуже тантала?

К танталу у меня доверия как то больше, он уже проверенный, проблем не было. А вот бракованная керамика попадалась.

Ш12х15 наверное это сечение центрального керна, они немного меньше чем Е42.

Сантиметра. Это от старых телевизоров блоки питания.
ТПИ-3, ТПИ-4-2, ТПИ-4-3, ТПИ-5 применялся феррит М3000НМС сердечник Ш12х20х15
