Уважаемый Alex, спасибо за интересные и полезные приборы создаваемые Вами.
Прошу уточнить по схеме прибора Биотон на мс. NE-555- какой потребляемый ток у этой схемы при нормальной настройке и работе. У меня получилось 90 ма при высоком напряжении 185 вольт, полевой транзистор 5N40 . диод MUR1560G , индуктивность- примерно 90 мкГ. При выставлении высокого напряжения до 180 вольт возникли некоторые затруднения- переменный резистор на 10К почти ничего не регулирует - пришлось увеличить R11 с 680 ом до 8,6к.

Спасибо за ответ

Всем доброго времени суток!
Нашел причину некорректной работы прибора- на схеме tl431 изображена не правильно.
Надо его перевернуть.

Meandr39 пишет: Всем доброго времени суток!
Нашел причину некорректной работы прибора- на схеме tl431 изображена не правильно.
Надо его перевернуть.

Опечатка,) у 431 анод спутан с катодом.

dorohov.alex пишет: Кто ограничен во времени и не может сам собрать преобразователь на +180 вольт. Есть очень хороший вариант на Али. Преобразователь собран на микросхеме MAX1771 имеет защиту от короткого замыкания и главное не дорогой. 280 — 300 руб.
Питающее напряжение 5-15 вольт, выходное напряжение 150-250 вольт

Вот ссылка:

ru.aliexpress.com/item/33011862185.html?...de-bfd1-860a0864139f

Приобрел такой модуль,но как это все вместе соединить,как будет выглядеть общая схема «Биотон»?
Зара­нее спасибо

В сыром виде так получается.

user_bad пишет: В сыром виде так получается.

Спасибо. А как подключить мтх-90 и генератор?

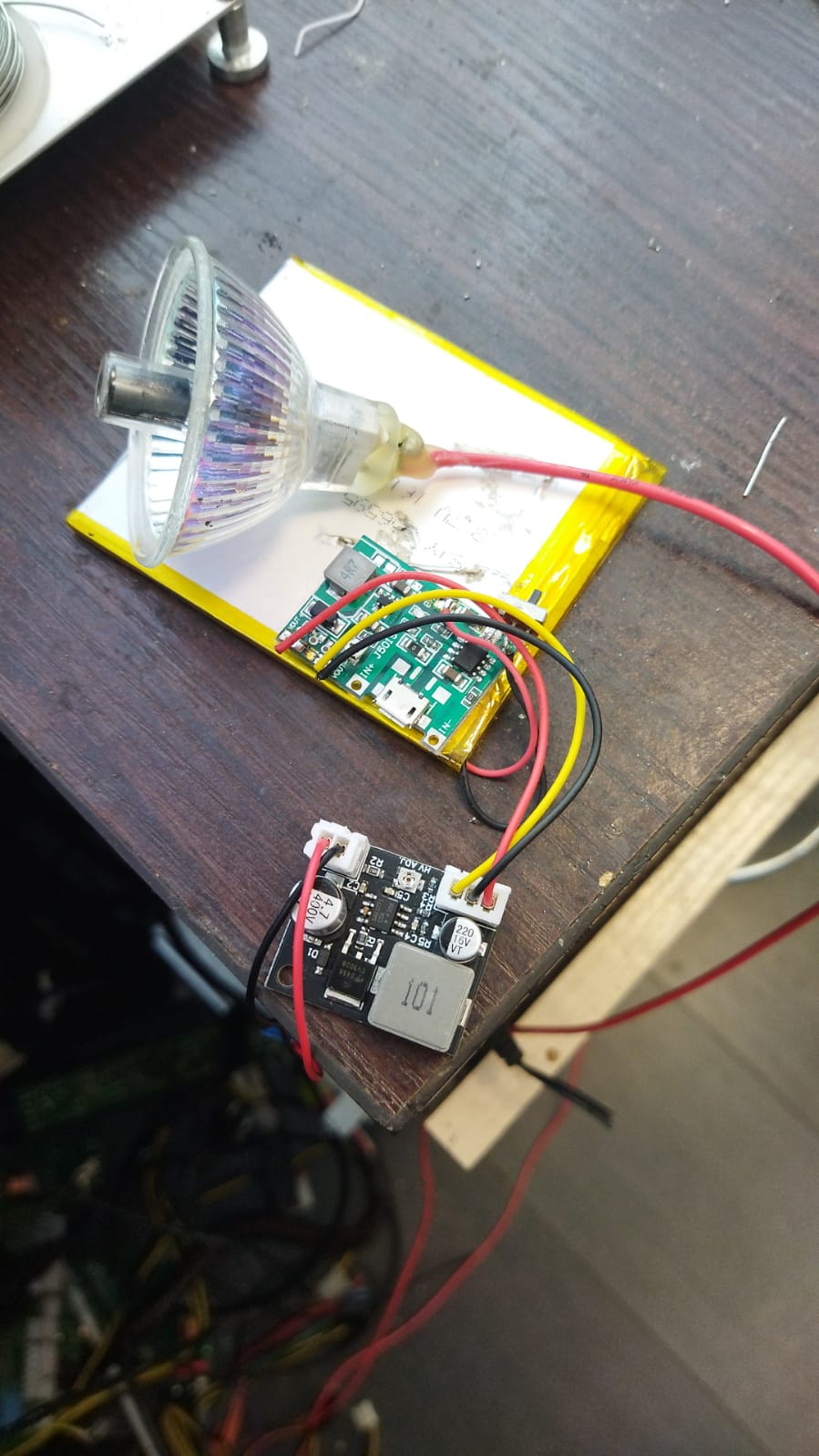

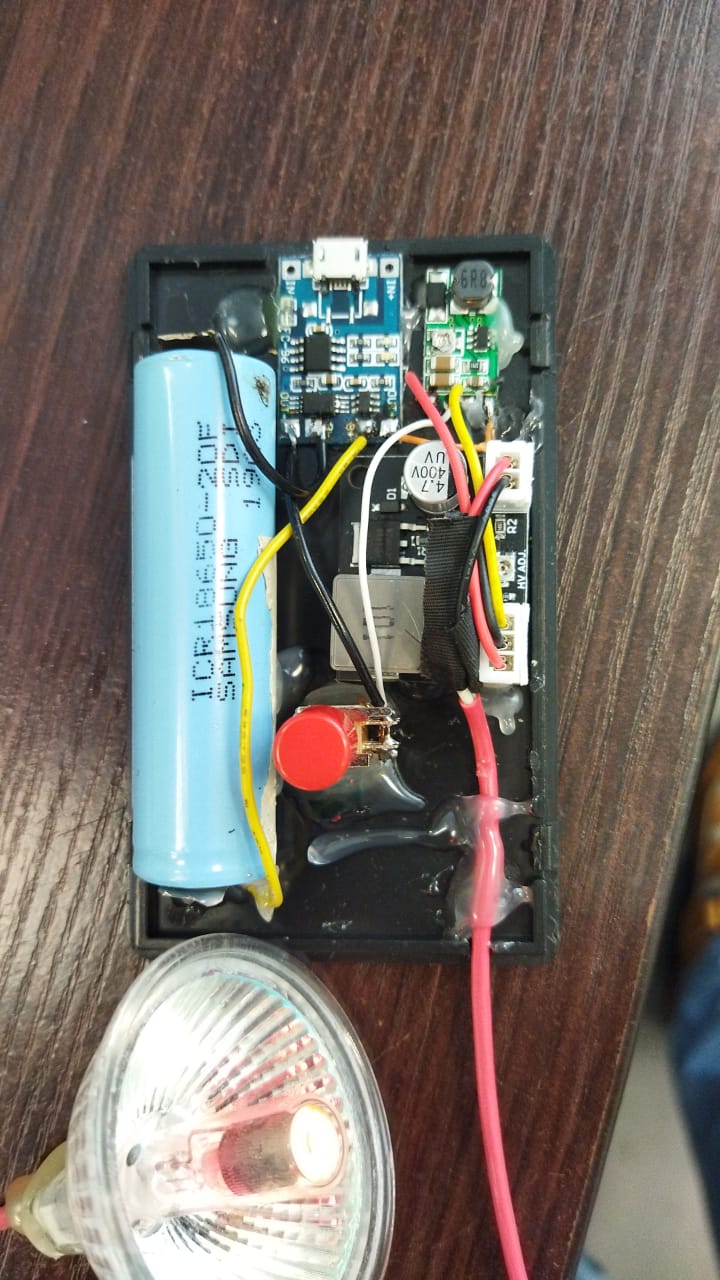

Вот переделал на компактный вариант, зарядка, степ ап 3,7 вольт на 12 вольт и преобразователь на 170 вольт, все с али. МТХ 90 со стеклянным отражателем от какой то лампы.
