Измерители и индикаторы аномалий пространства и времени.

Вчера целый вечер затратил для определения удобства измерений с нажатием кнопок торсиометра 2.5. (с OLED дисплеем). Сравнивал показания с моим первый торсиометром на светодиодном индикаторе. Есть свои плюсы и минусы.
Из плюсов — не нужно рассчитывать показания между фоновым значением и значением измерений возле объекта. Всё наглядно и удобно.
Из минусов — при первом нажатии на кнопку происходит замер фона. Тиратрон уже успевает немного нагреться и при повторном нажатии значения конечно уже не те, что нужно. Есть погрешность. Конечно ей можно пренебречь, но она есть. Это усложняет замеры и иногда даёт не адекватные значения.

Поэтому решил написать прошивку для непрерывных замеров. Как в первом варианте торсиометра. Кто решит повторить торсиометр, сам решит для себя что ему удобнее и лучше. Замеры с нажатием на кнопку или непрерывные замеры.

Ещё, при непрерывном измерении тиратрон входит в свой режим примерно за 1 минуту. Всё это время значения немного плывут — неон в тиратроне нагревается. После минуты прогрева торсиометр начинает очень точно измерять. Мало того, из -за увеличения времени скважности импульсов до 15 ms, торсиометр стал чувствительнее на порядок, если сравнивать с первым вариантом. Это связанно с более медленном нарастании напряжения на тиратроне и при этом возникает больше времени для внешних воздействий, на критических границах порога.


Скетч для непрерывных замеров для торсиометра на OLED индикаторе (2.5) версия ПО-3.0

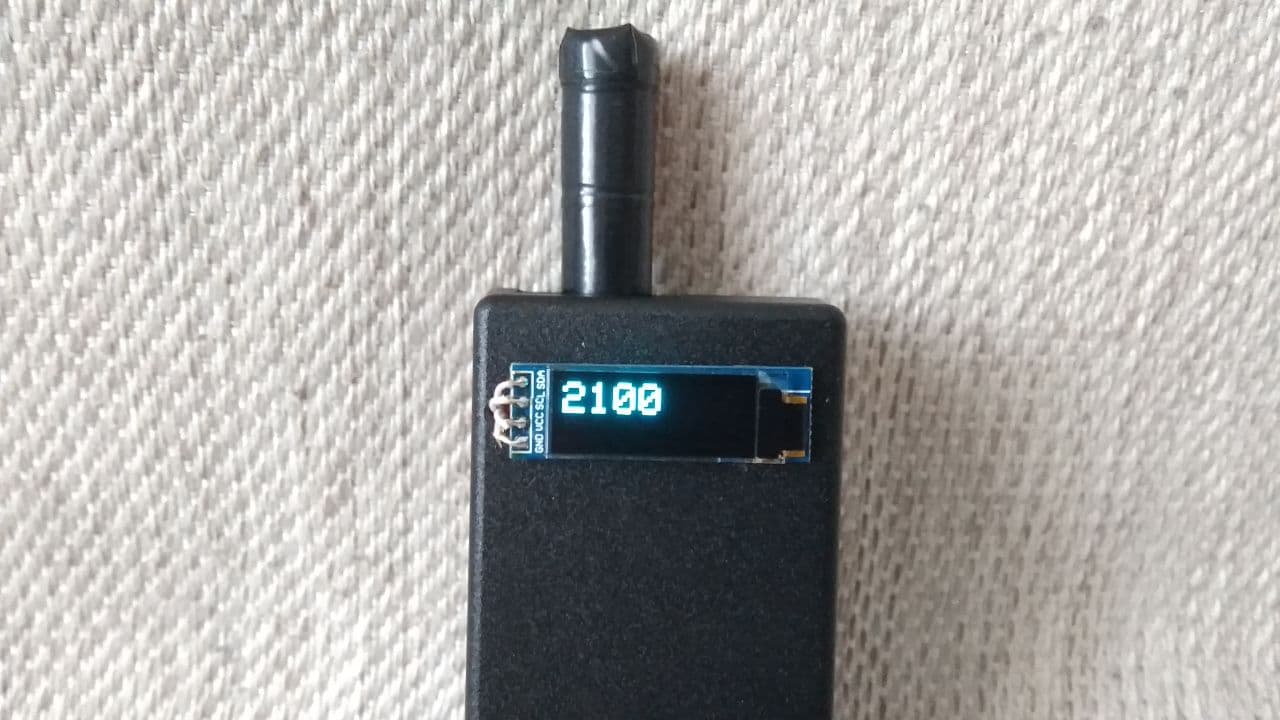

Столкнулся с интересным фактом. Торсиометр на OLED индикаторе (2.5) стал очень чувствительный. Теперь он стал реагировать на силовые линии Земли. Например: положение тиратрон горизонтально, значение 2100. Тиратрон вертикально, значение 2080. Причём даже заметил что угол наклона влияет. Проверил магнитометром, угол силовых линий совпал.
Немного слабее регистрирует Север, Юг. Но определить можно.)
Причём торсиометр очень слабо реагирует на магнит. Значит электрические поля.
Линию Хартмана определил по счету раз.!!! Сравнил показания с магнитометром. Торсиометром легче искать, на него не влияют магнитные поля.

Натёр шерстью расчёску и поднёс к торсиометру.))) Торсиометр стал сходить с ума.))) Стали прыгать цифры, то уменьшая, то увеличивая значения.
Значит все же торсиометр реагирует на фоновое электрическое поле. И как по методу Кирлиан определяет биополя и ДР аномалии.

Грустно. А я надеялся что что-то волшебное получилось. А все таки если одеть на тиратрон металлический колпачек и соединить его с массой прибора, может быть все таки будут хоть какие-то показания?

OldMan пишет: Грустно. А я надеялся что что-то волшебное получилось. А все таки если одеть на тиратрон металлический колпачек и соединить его с массой прибора, может быть все таки будут хоть какие-то показания?

На самом деле не всё так грустно. Торсиометр вполне справляется со своими обязанностями.
Тиратрон реагирует не только на электрическую составляющую.)

Сейчас разрабатываю торсиометр на новом типе датчика. Тиратрон хорош, но он не стабилен. Он завит от температуры окружающей среды, от радиационного фона .. и ещё двести различных факторов. ) Может это и хорошо, а может и нет. Чтобы это проверить разработал новый датчик (твердотельный), который реагирует только на электрическую составляющую. Достаточно сложная конструкция. Но входное сопротивление получилось десятки гигаом. Датчик чувствует малейшие изменения электрического фона. Получился аналог сверх чувствительного электроскопа.

Сверх чувствительный электроскоп предназначен для измерения электрической составляющей фона эфира. Служит для определения формы и границ биополя, полей форм (эффект форм), линий Хартмана, природных пространственных аномалий, определения пучностей и узлов ЭПС и многое другое. Измерения основаны на связи электрической составляющей эфира и тонких полей.
Метод не нов. Например по методу Кирлиан используется высокое напряжения для визуализации тонких полей. Сверх чувствительный электроскоп работает по такому же принципу, только для своих измерений использует естественный фон эфира (пространства).

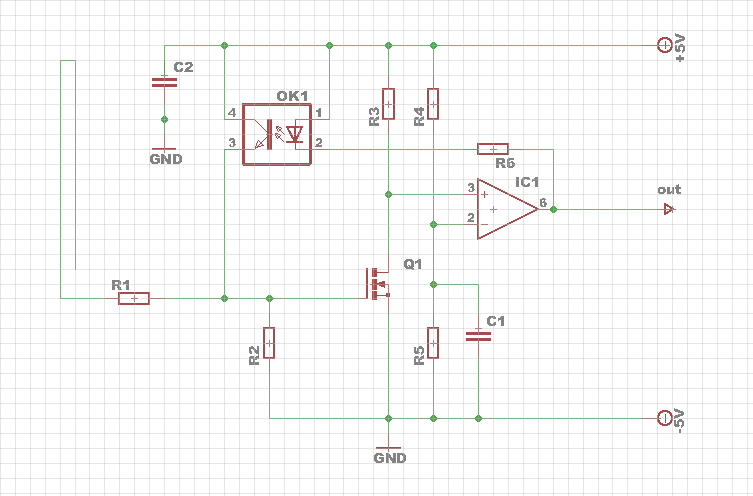

Основой электроскопа является датчик на полевом транзисторе Q1 с изолированным затвором, который включён в генератор коротких импульсов.

На микросхеме IC1 собран компаратор. Начальное состояние - на выходе компаратора появляется логический ноль. Открывается оптрон ОК1 и он открывает полевой транзистор. Открывания транзистора мгновенно закрывает компаратор и оптрон гаснет. Но транзистор не закрывается ёмкость затвора (8 пф) достаточная, чтобы определённое время транзистор был открыт. Это время зависит от ёмкости затвора и сопротивления R2. По мере уменьшения напряжения на затворе внутреннее сопротивление транзистора меняется и это продолжается до тех пор, пока не сработает компаратор. Открывания оптрона опять зарядит затвор полевого транзистора и цикл повториться. Таким образом мы имеем генератор коротких импульсов, скважность которых зависит от времени разрядки ёмкости затвора. А так как ёмкость затвора и сопротивление резистора R2 не меняется, то скважность импульсов будет зависеть от электрического потенциала на затворе.
Для датчика электрического поля я применил антенну типа «обратный виток», которая гасит все наведенные наводки и электромагнитные волны, оставляя при этом значения электрического фона.
Так как входное сопротивление электроскопа очень велико, то для управления транзистором я выбрал именно оптрон. Транзистор для этой цели не подошёл, потому что имеет утечку через базу. Не подошёл и полевой транзистор, он имеет внутренний диод.
Мало того. Входные цепи электроскопа должны быть собраны только навесным монтажом (воздушный).
Транзистор и оптрон закрепляются на корпусе термоклеем, при этом термоклей не должен касаться выводов элементов. Антенна закрепляется на резисторе R1 и не должна касаться корпуса электроскопа.


Продолжение следует ……

Версия для скачивания:

Грустно. А я надеялся что что-то волшебное получилось. А все таки если одеть на тиратрон металлический колпачек и соединить его с массой прибора, может быть все таки будут хоть какие-то показания?

Действительно , металлический ( не магнитный ) работает стабильнее , но чувствительность падает. Их использовали в таких приборах как MINITAG.

В настоящем приборе МINITAGe использовался волновод, в котором стоял излучатель КВЧ - тиратрон МТХ 90. Это был вовсе не экран для тиратрона, а его *усилитель*, который усиливал эффект излучения КВЧ... И, следует заметить, те приборы, где стояли эти волноводы, действительно лечили, а потом стали делать разные фирмы, где эти *усилители*- волноводы не ставили и лечебный эффект был потерян...

В настоящем приборе МINITAGe использовался волновод, в котором стоял излучатель КВЧ - тиратрон МТХ 90. Это был вовсе не экран для тиратрона, а его *усилитель*, который усиливал эффект излучения КВЧ.

Согласен. Напишу по другому. Взял волновод в качестве экрана соединив с корпусом прибора.
