При эксплуатации торсиометра версии 2.0 выявил ряд недостатков, которые я исправил в новой версии.)

1. Удалось значительно снизить потребляемый ток и габариты устройства. Для этого я применил OLED индикатор (128х32 точек), управляемый по шине I2C.
2. Был введён режим «коротких замеров» и управление одной кнопкой. Это оказалось намного удобнее, особенно при быстрых замерах.

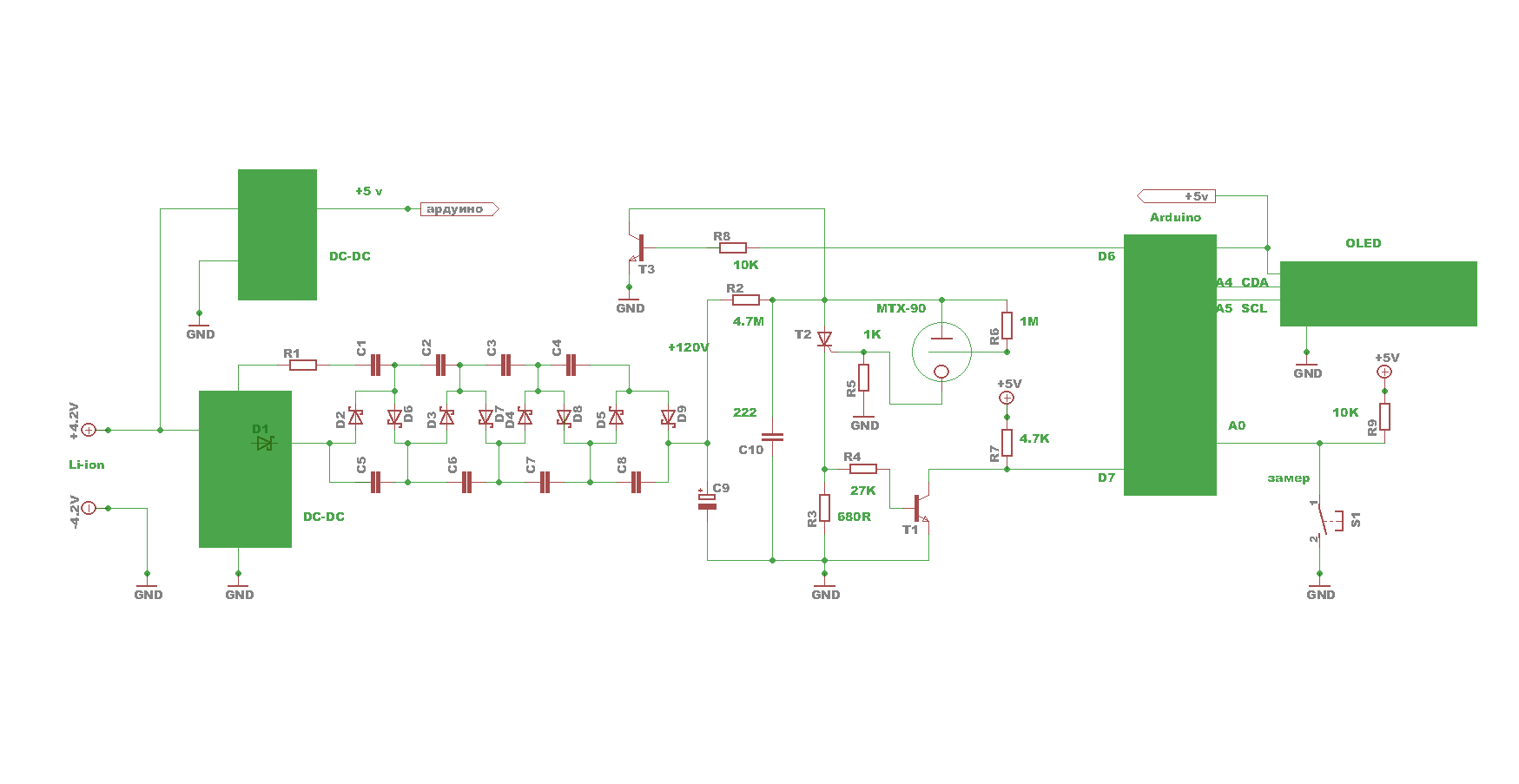

Схема электрическая:

Описание:

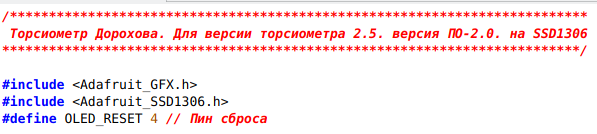

Скетч: (изменение от 05.12.2020. Под разброс тиратронов)

И библиотеки для индикатора:

Внешний вид вывода индикации.

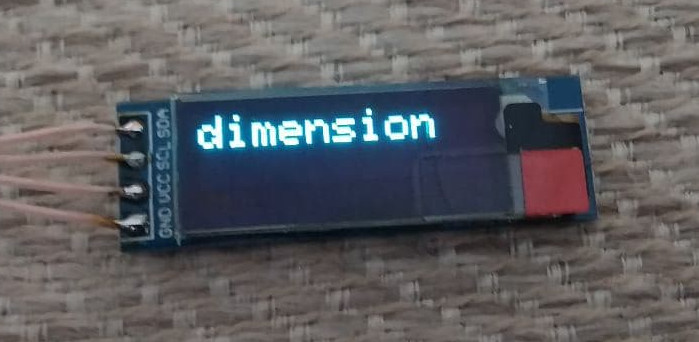

При замерах:

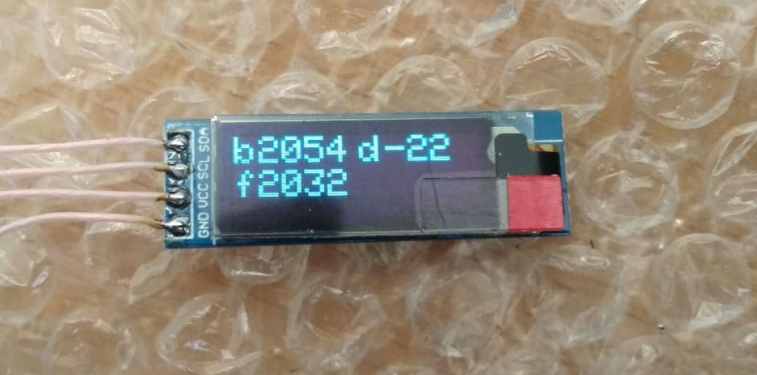

После замеров:

OLEd индикатор такой:

После проверки работоспособности торсиометра стал собирать его в корпус. Столкнулся с небольшой проблемой. При сгибании ножки тиратрона нарушалась герметичность и тиратрон вышел из строя. Поставил другой и получил такое на экране дисплея.))

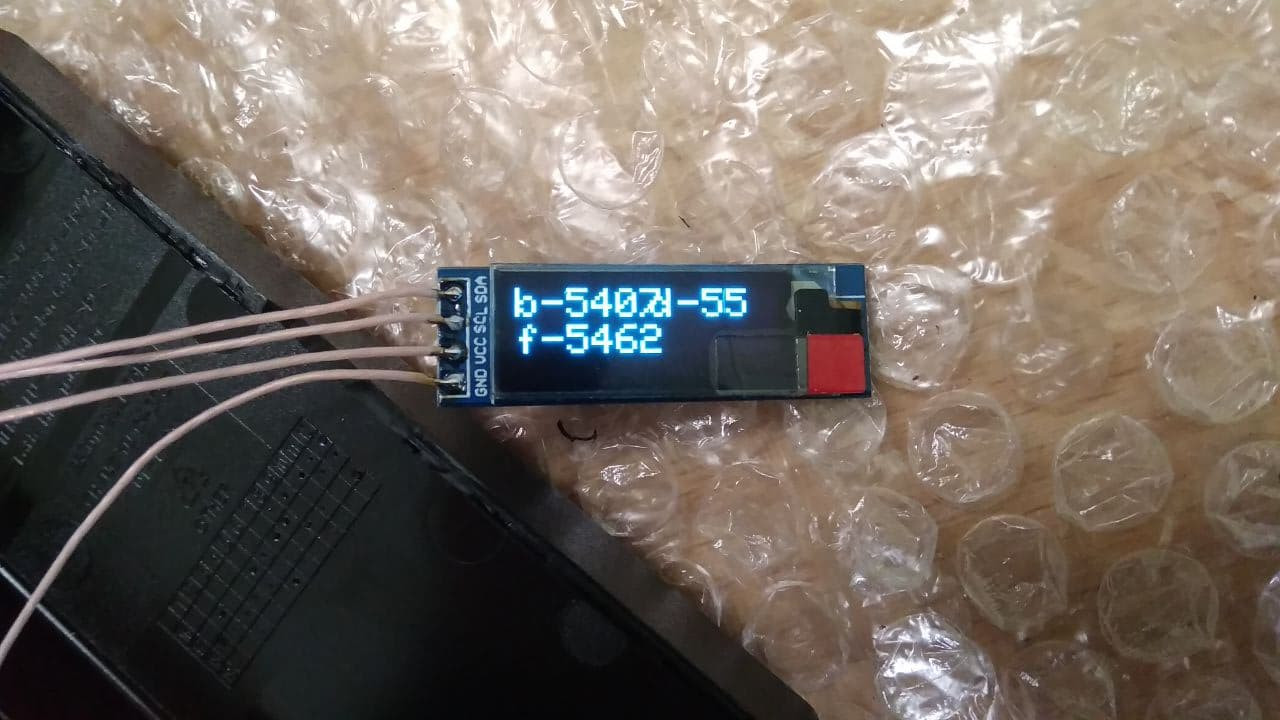

Значения ушли в отрицательную сторону и текст со знаком минус конечно налез друг на друга, потому как координаты знаков точно рассчитаны.
Самое главное !!!! Помните. Значения измерений фона и объекта ни когда не должны быть отрицательными. !!!

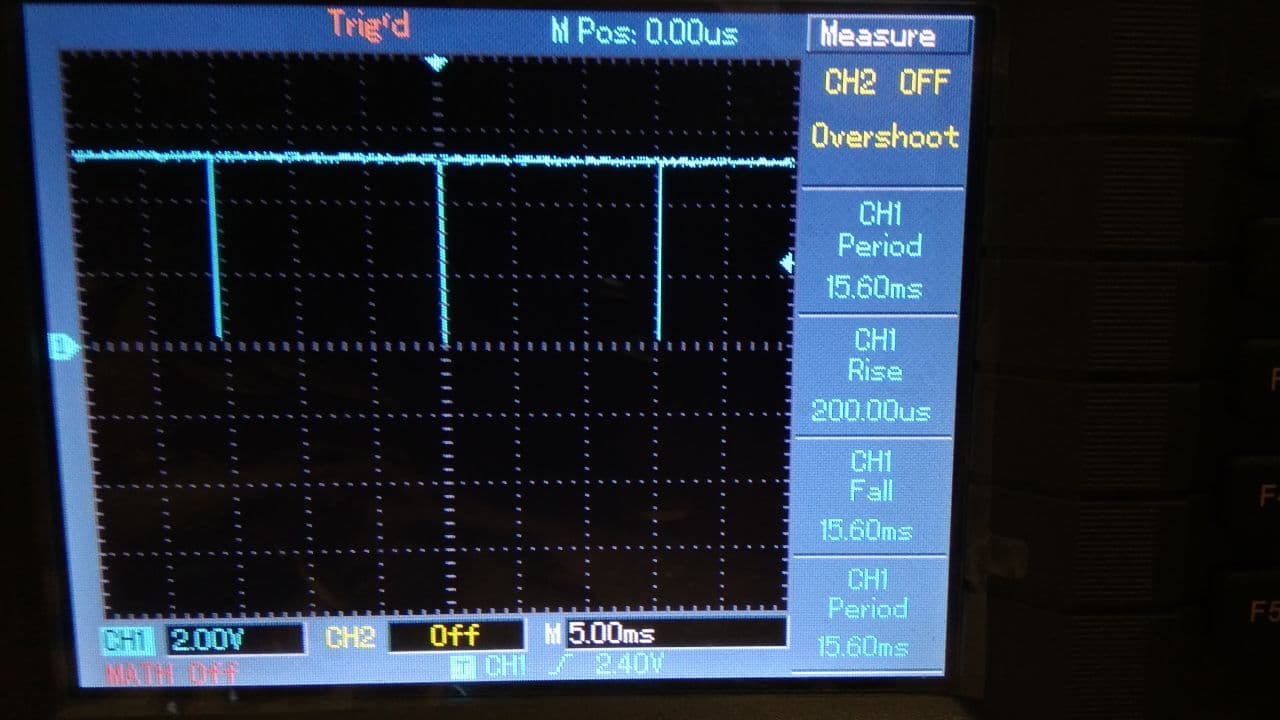

Стал искать причину. Посмотрел длину импульсов и понял что с другим тиратроном импульс значительно увеличился. Не думал что параметры тиратронов так сильно плавают.

Импульс увеличился до 15.6 ms. При этом при вычислении алгоритма среднего значения, происходит переполнения значений INT и значения уходят в отрицательную сторону.
Мною был доработан скетч с расчётом под большой разброс тиратронов. И была введена специальная единица для коррекции.

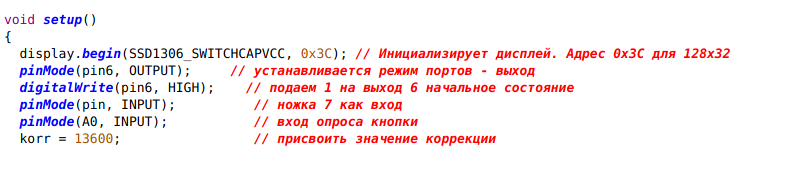

Korr = 13600 — это значение (13600) которое нужно менять при настройке торсиометра. Нужно подогнать значение так, чтобы значения фона были близки к 2000 торсион.

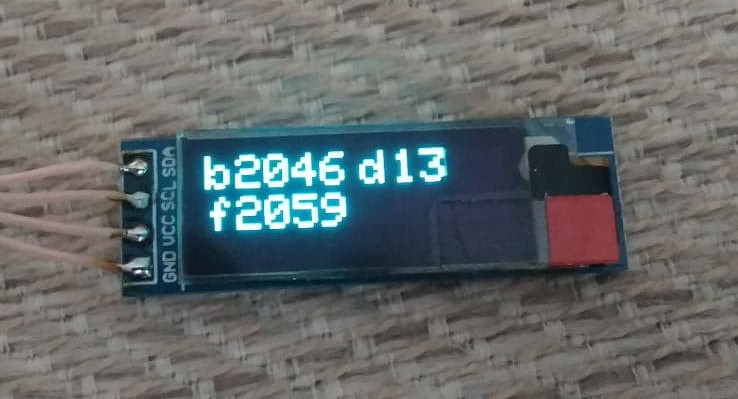

После подгона значений показания на дисплее стали выглядеть так : )

Перед заливкой скетча проверьте версию ПО !!!!! (начальный заголовок).


Скетч для торсиометра 2.5 версия ПО 2.0 (под разбросы тиратронов) (05.12.2020)

Версия для скачивания:

zdrav98 пишет:

Измерил напряжение на аноде МТХ -24 вольта, напряжение на входе сопротивления 4.7 мОм- 120 вольт. такое большое падение напряжения на резисторе.

Zdrav98 только что понял что у вас торсиометр работает не правильно. Сам с этим столкнулся. Значение фона и измерений ни когда не должны уходить в отрицательное значение. Причина в длительности импульса из-за больших разбросов тиратронов.
В данной версии торсиометра (2.0) нужно подбирать время задающую цепочку. С10 и R2. R2 нужно уменьшить до 1...2 мом. Нужно добиться скважности импульсов 7 ms.
Но лучше собрать новую версию торсиометра 2.5 Там я уже изменил скетч под сильный разброс тиратронов.

А что если измерять градиент? Поставить два тиратрона на некотором расстоянии? Может быть обнаружится что-то интересное?

имхо, локальная энтропия может быть выше и ниже фона,

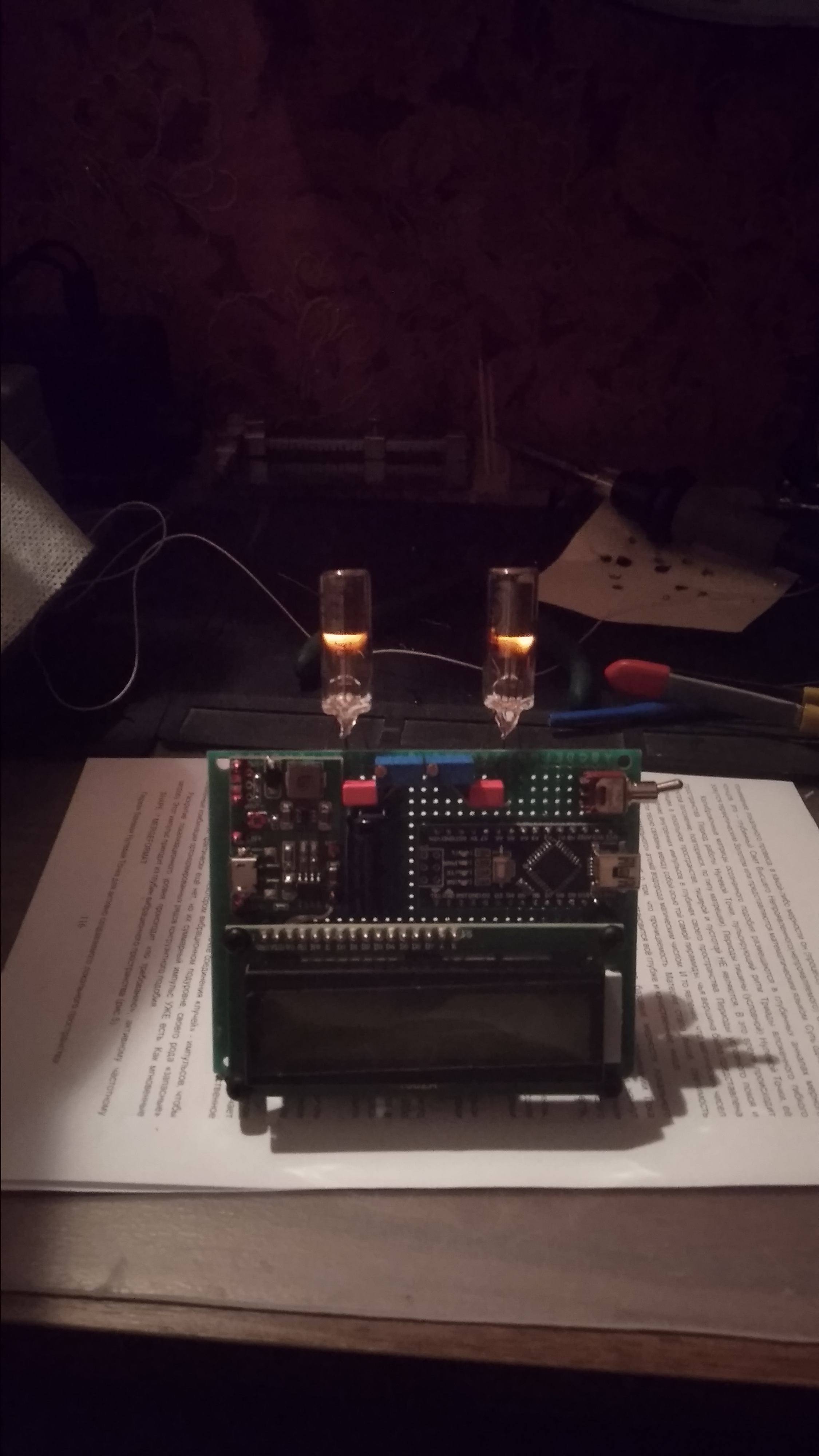

доработал датчик до двух
