Измерители и индикаторы аномалий пространства и времени.
3 года 7 мес. назад
Измерители и индикаторы аномалий пространства и времени. #147896
Спасибо сказали dorohov.alex, exquisitus
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 7 мес. назад
Измерители и индикаторы аномалий пространства и времени. #148304
Alex не могу понять, как получилось такое низкое потребление в Вашей схеме высоковольтного преобразователя . Просмотрел в инете данную тему, нашел подобную схему и там 100ма потребления и греется транзистор и индуктивностсь. У меня тоже самое. собрал на макетной плате как у Вас на фото. Сейчас разработал печ плату. и пока воздерживаюсь от монтажа. я очень заинтересован собрать Ваш торсиометр, но меня останавливают эти проблемы. .
qastack.ru/electronics/152432/555-timer-...ter-doesnt-meet-spec.
www.eevblog.com/forum/projects/555-timer...msg740459/#msg740459
здесь анализируется похожая схема преобразователя
qastack.ru/electronics/152432/555-timer-...ter-doesnt-meet-spec.
www.eevblog.com/forum/projects/555-timer...msg740459/#msg740459
здесь анализируется похожая схема преобразователя
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 7 мес. назад
3 года 7 мес. назад от dorohov.alex.
Автор темы
При разработке торсиометров и торсионных генераторов столкнулся с проблемой высоковольтных преобразователей. Основные проблемы — сложность при повторении конструкции, высокий высокочастотный фон, значительное потребление тока.
Поэтому мной был разработан преобразователь напряжения, который лишен всех этих недостатков.

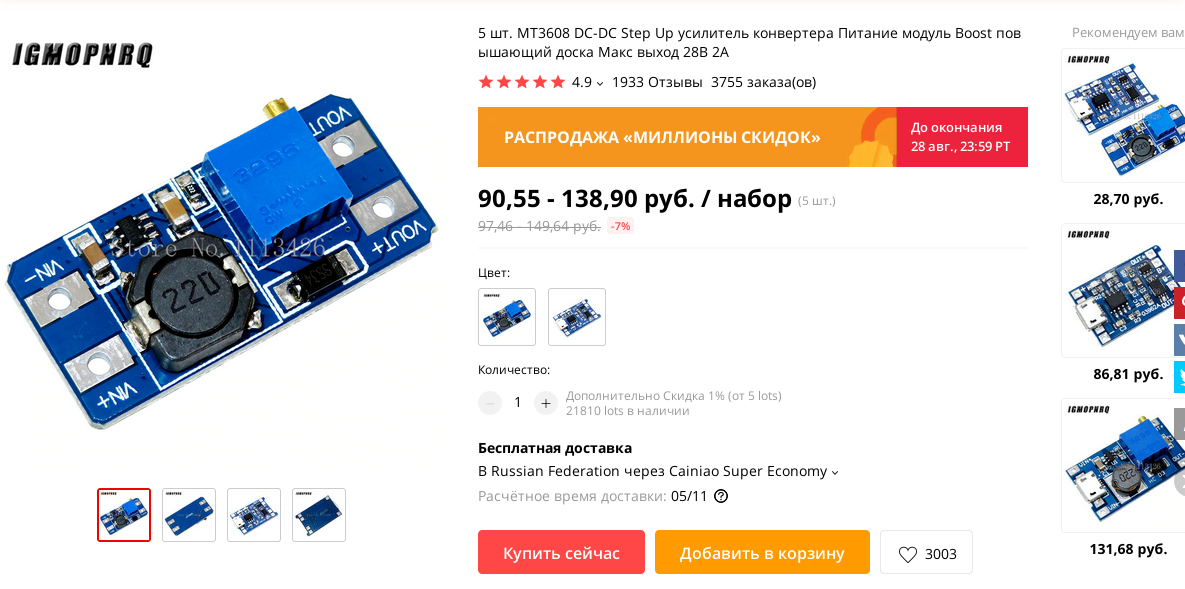

За основу был взят готовый модуль dc-dc на микросхеме МТ3608, который недорого продаётся на том же Алиэкспресс.
После простой доработки модуль превращается в высоковольтный.

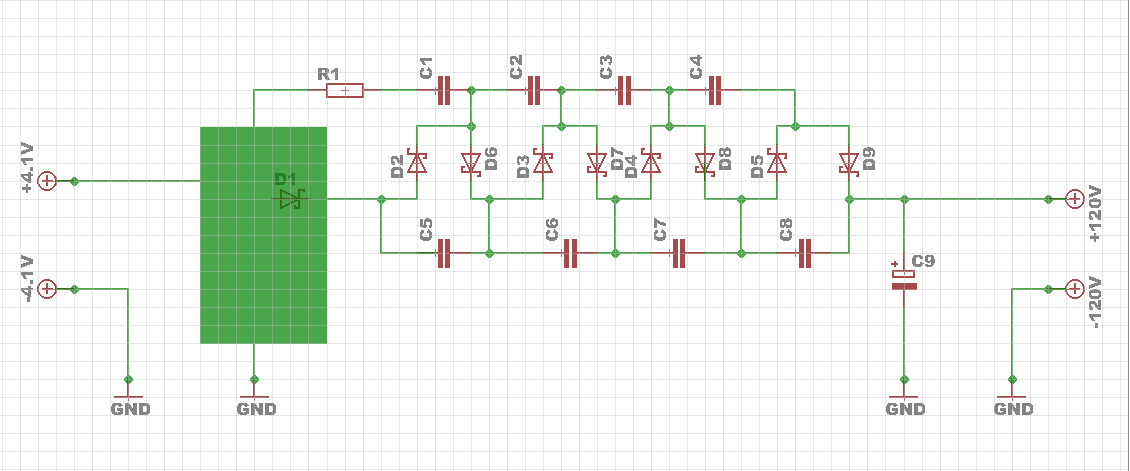

Доработка заключается в добавлении простого и стандартного умножителя напряжения.

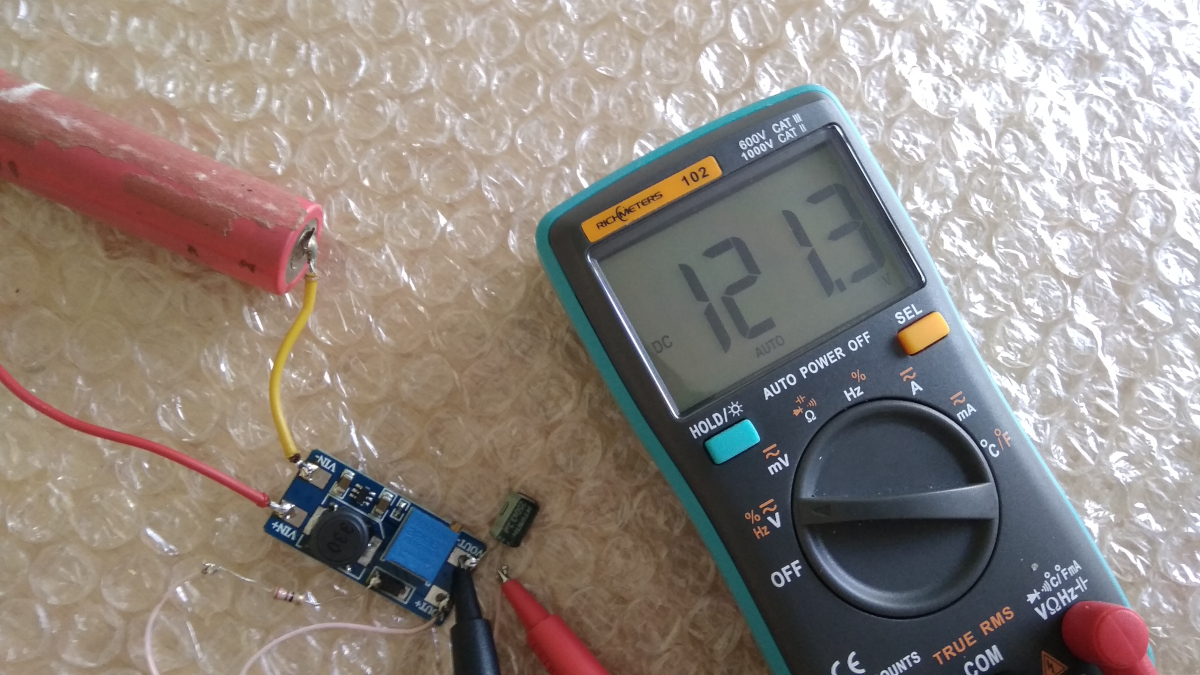

Умножитель напряжения состоит из диодов D2-D9, конденсаторов С1-С8. На выходе мы получаем регулируемое напряжения 120 вольт, что вполне хватает для питания высоковольтной части торсиометра.
Питается преобразователь от литий-ионного аккумулятора (Li-ion) (3 - 4.2 вольта).

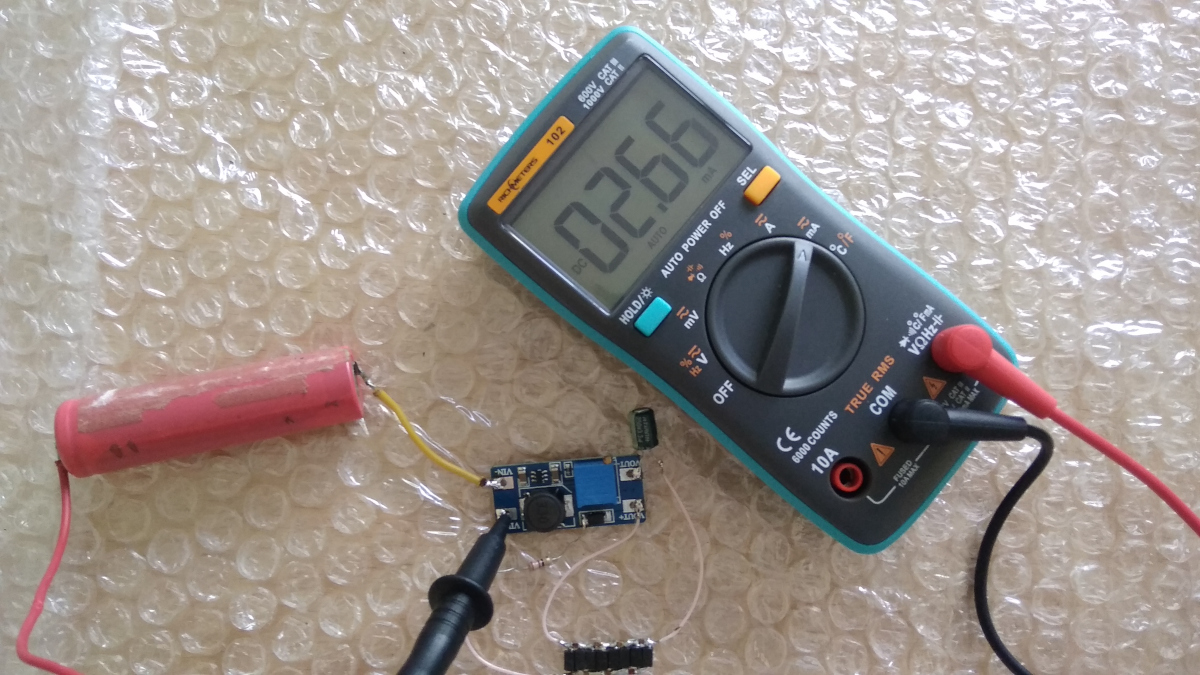

Потребленные на холостом ходу получается порядка 2 -2.5 mA. (зависит от выходного напряжения).
Преобразователь не критичен к используемым деталям.
Диоды D2-D9 любые с барьером Шоттки на рабочее напряжения 40-60 вольт.
Конденсаторы С1-С8 — керамические, 1мк на 30 вольт.
Конденсатор С9 — электролитический 3.3 мк на 200-250 вольт.
Резистор токоограничивающий R1 на 20 ом. Служит для защиты микросхемы от бросков тока.

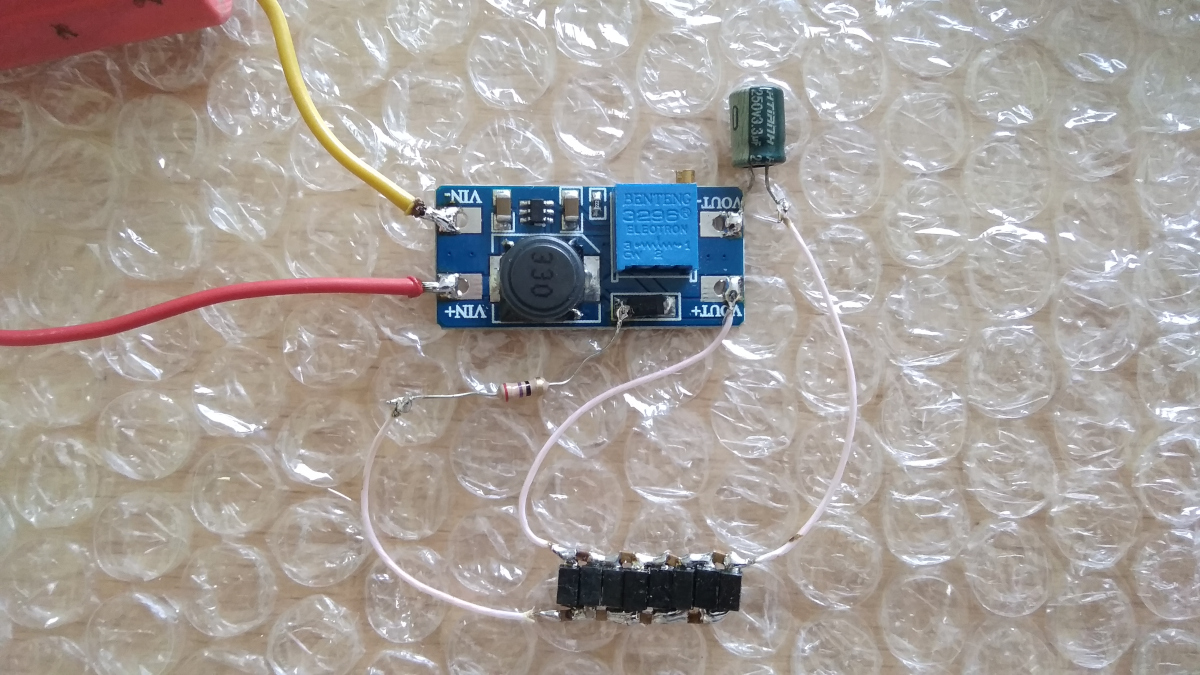

В прототипе я использовал SMD конденсаторы и диоды, что позволило значительно уменьшить габариты преобразователя.
Резистор R1 подключается к аноду выходного диода на плате
преобразователя. К катоду (+OUT) подключается диод D2.Внимательно подключайте и собирайте умножитель напряжения.
Неправильный монтаж и подключение вызывает пробой микросхемы преобразователя. !!!
версия для скачивания:
Измерители и индикаторы аномалий пространства и времени. #148389
Экономичный преобразователь напряжения для торсиометра.
При разработке торсиометров и торсионных генераторов столкнулся с проблемой высоковольтных преобразователей. Основные проблемы — сложность при повторении конструкции, высокий высокочастотный фон, значительное потребление тока.
Поэтому мной был разработан преобразователь напряжения, который лишен всех этих недостатков.
За основу был взят готовый модуль dc-dc на микросхеме МТ3608, который недорого продаётся на том же Алиэкспресс.
После простой доработки модуль превращается в высоковольтный.
Доработка заключается в добавлении простого и стандартного умножителя напряжения.
Умножитель напряжения состоит из диодов D2-D9, конденсаторов С1-С8. На выходе мы получаем регулируемое напряжения 120 вольт, что вполне хватает для питания высоковольтной части торсиометра.
Питается преобразователь от литий-ионного аккумулятора (Li-ion) (3 - 4.2 вольта).
Потребленные на холостом ходу получается порядка 2 -2.5 mA. (зависит от выходного напряжения).
Преобразователь не критичен к используемым деталям.
Диоды D2-D9 любые с барьером Шоттки на рабочее напряжения 40-60 вольт.
Конденсаторы С1-С8 — керамические, 1мк на 30 вольт.
Конденсатор С9 — электролитический 3.3 мк на 200-250 вольт.
Резистор токоограничивающий R1 на 20 ом. Служит для защиты микросхемы от бросков тока.
В прототипе я использовал SMD конденсаторы и диоды, что позволило значительно уменьшить габариты преобразователя.
Резистор R1 подключается к аноду выходного диода на плате
преобразователя. К катоду (+OUT) подключается диод D2.Внимательно подключайте и собирайте умножитель напряжения.
Неправильный монтаж и подключение вызывает пробой микросхемы преобразователя. !!!
версия для скачивания:
Спасибо сказали RealStrannik, Rakarskiy, Олег, exquisitus, serv64, AndreyVK431, ychenik, zdrav98
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
Измерители и индикаторы аномалий пространства и времени. #148815

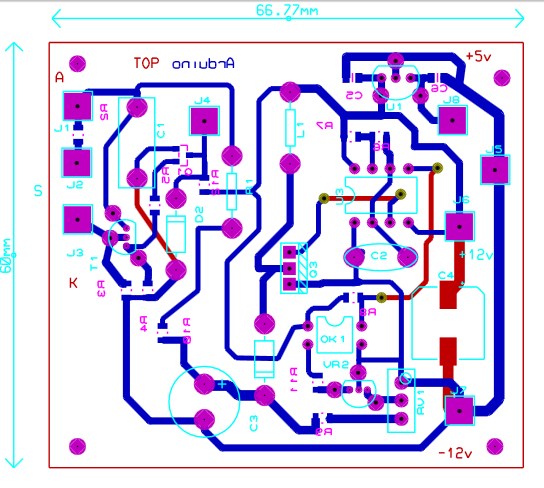

Прикинул схему с новым преобразователем с двумя МТ3608. Один повышает до 6 вольт, другой с 6 до 28 вольт. Посмотрите, может что-то добавите или подправит
е.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
3 года 6 мес. назад от dorohov.alex.
Автор темы
Измерители и индикаторы аномалий пространства и времени. #148816
1. Стабилитрон D2 не нужен, так как питание всего 5 вольт.
2. Придётся подобрать резистор R4, так как напряжение стало всего 120 вольт. А можно не менять сопротивление, а изменить программно. Это даже лучше, скважность импульса будет более длительной и значит чувствительность возрастёт на порядок.

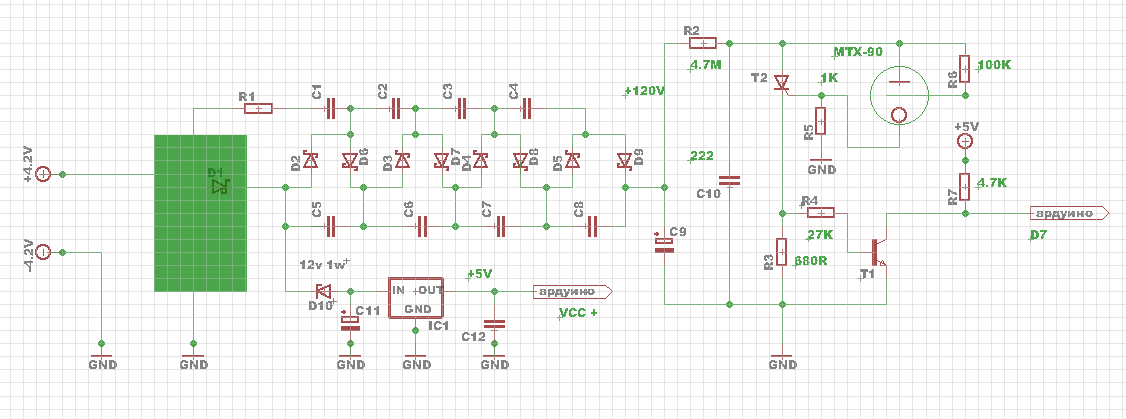

3. стабилизатор на 5 вольт запитать от напряжения 28 вольт, заменив его на 1117-5, в всю схему от литьевого АКБ на 4.2 вольта и тогда преобразователь на 6 вольт не нужен.

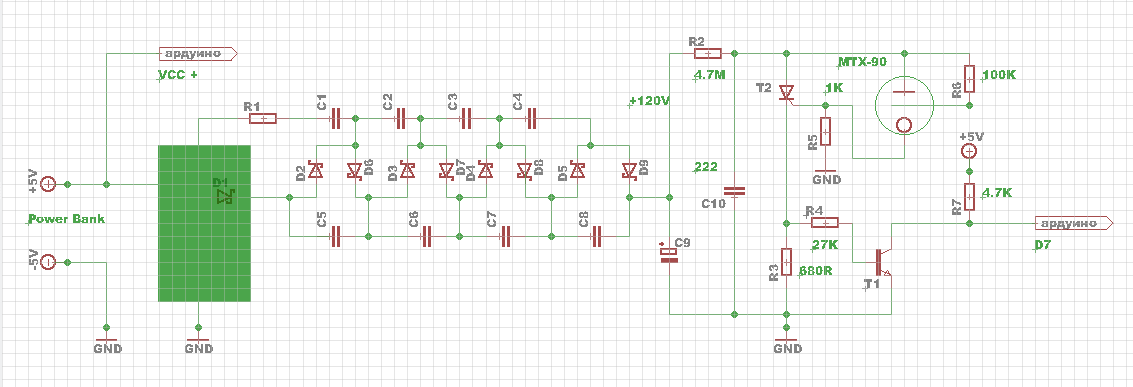

Хороший вариант запитать от повер банка, тогда 1117-5 вообще не нужен.
Позже набросаю схему.....
2. Придётся подобрать резистор R4, так как напряжение стало всего 120 вольт. А можно не менять сопротивление, а изменить программно. Это даже лучше, скважность импульса будет более длительной и значит чувствительность возрастёт на порядок.
3. стабилизатор на 5 вольт запитать от напряжения 28 вольт, заменив его на 1117-5, в всю схему от литьевого АКБ на 4.2 вольта и тогда преобразователь на 6 вольт не нужен.
Хороший вариант запитать от повер банка, тогда 1117-5 вообще не нужен.
Позже набросаю схему.....
Спасибо сказали RealStrannik, AndreyVK431, ychenik
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
3 года 6 мес. назад от dorohov.alex.
Автор темы
Измерители и индикаторы аномалий пространства и времени. #148825
Спасибо сказали user_bad, AndreyVK431, ychenik, zdrav98
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
Автор темы
При эксплуатации торсиометра выявил ряд недостатков, которые я исправил в новой версии.

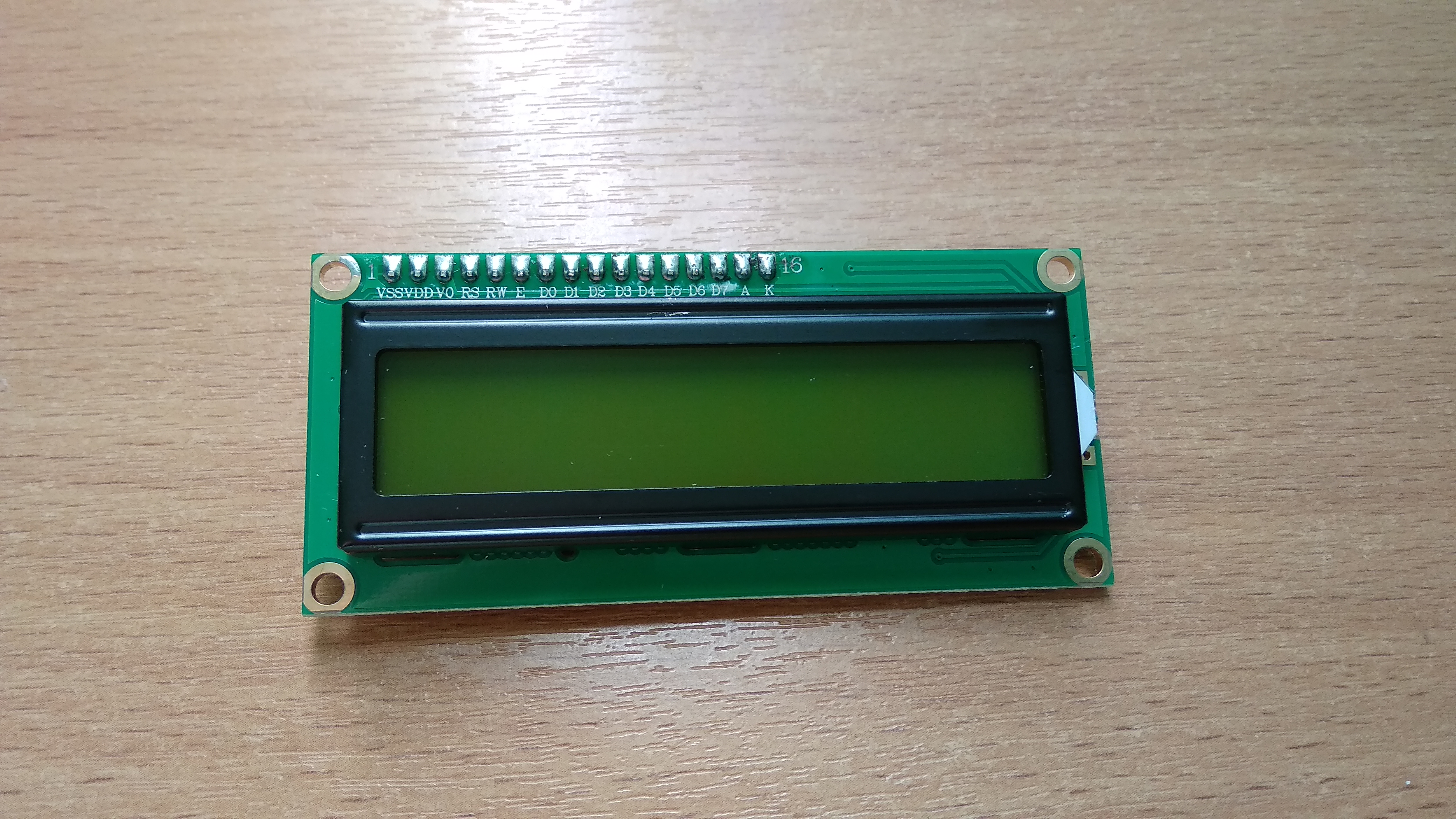

1. Удалось значительно снизить потребляемый ток. Для этого была изменена схема высоковольтного преобразователя и вместо светодиодного индикатора я применил двух строчный жидкокристаллический (2х16), управляемый по шине I2C.
2. Выяснилось что при работе тиратрона немного нагревается неон и это вносит свои коррективы. Поэтому был введён режим «коротких замеров» и управление кнопкой. Для этого я применил две кнопки — кнопа «замера фона» и кнопка «измерение».
Так как фон эфира постоянно меняется, то все измерения происходят относительно фона эфира на данный момент времени в определённой точке пространства. Для этого, например, в метре от исследуемого элемента измеряется фон, потом производиться замер вблизи самого элемента. На индикаторе будут видны значения фона, значения при измерении и разница значений. Примерно так:
Далее во вложении...
Измерители и индикаторы аномалий пространства и времени. #149169

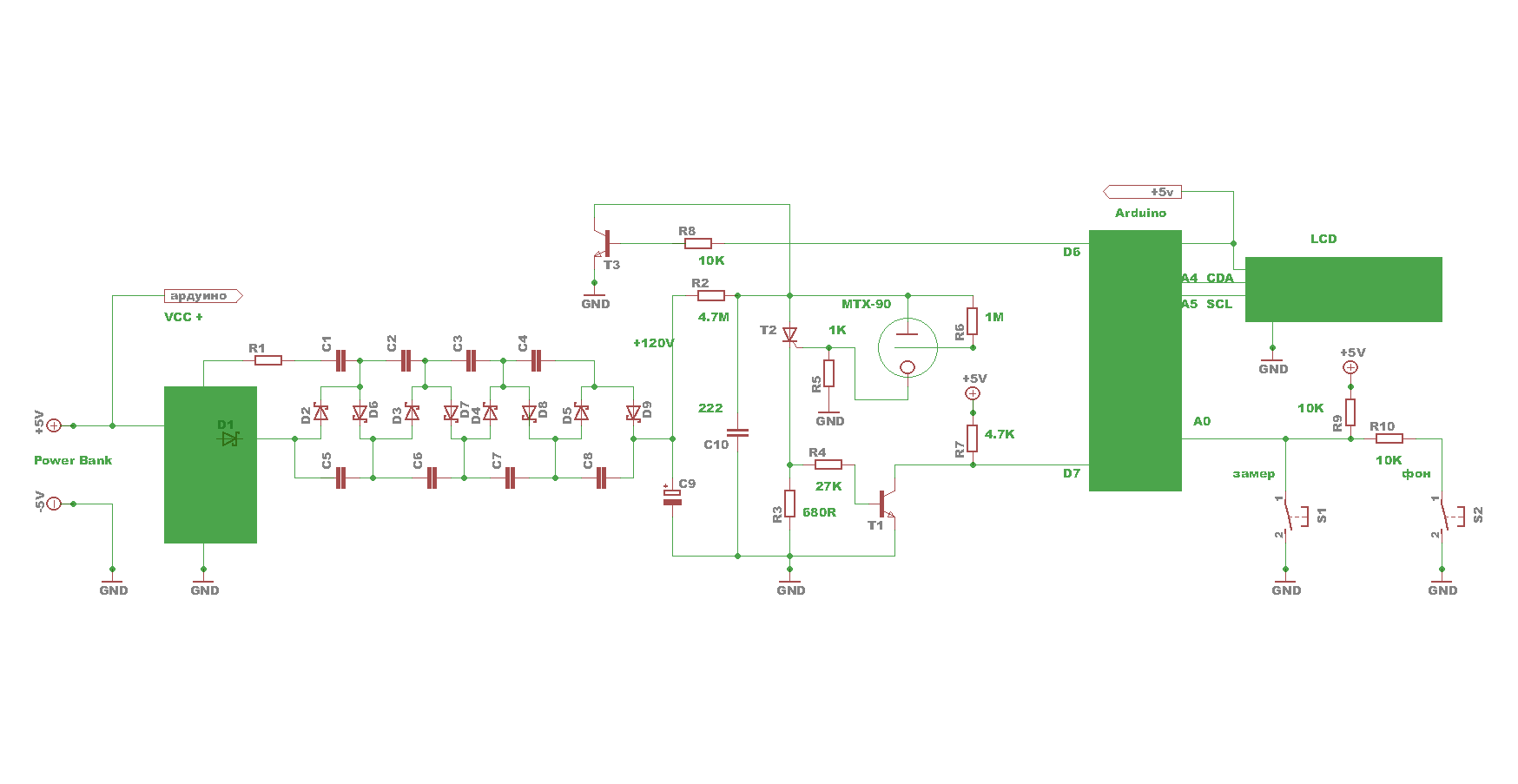

Торсиометр версия 2.0
При эксплуатации торсиометра выявил ряд недостатков, которые я исправил в новой версии.
1. Удалось значительно снизить потребляемый ток. Для этого была изменена схема высоковольтного преобразователя и вместо светодиодного индикатора я применил двух строчный жидкокристаллический (2х16), управляемый по шине I2C.
2. Выяснилось что при работе тиратрона немного нагревается неон и это вносит свои коррективы. Поэтому был введён режим «коротких замеров» и управление кнопкой. Для этого я применил две кнопки — кнопа «замера фона» и кнопка «измерение».
Так как фон эфира постоянно меняется, то все измерения происходят относительно фона эфира на данный момент времени в определённой точке пространства. Для этого, например, в метре от исследуемого элемента измеряется фон, потом производиться замер вблизи самого элемента. На индикаторе будут видны значения фона, значения при измерении и разница значений. Примерно так:
Далее во вложении...
Спасибо сказали RealStrannik, Rakarskiy, Олег, A-tac, serv64, ychenik
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
3 года 6 мес. назад от A-tac.
Измерители и индикаторы аномалий пространства и времени. #149171
Алекс, а программа? и модель ЖК панели?
...Наверное, можно ввести автоматический контроль температуры МТХ-90....
...Наверное, можно ввести автоматический контроль температуры МТХ-90....
...Отладка фильтра игнорирования троллинга...
Full activated
...Setup is complete....
Full activated
...Setup is complete....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
3 года 6 мес. назад от dorohov.alex.
Автор темы
Измерители и индикаторы аномалий пространства и времени. #149172
Спасибо сказали A-tac, ychenik
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 6 мес. назад
Измерители и индикаторы аномалий пространства и времени. #149173

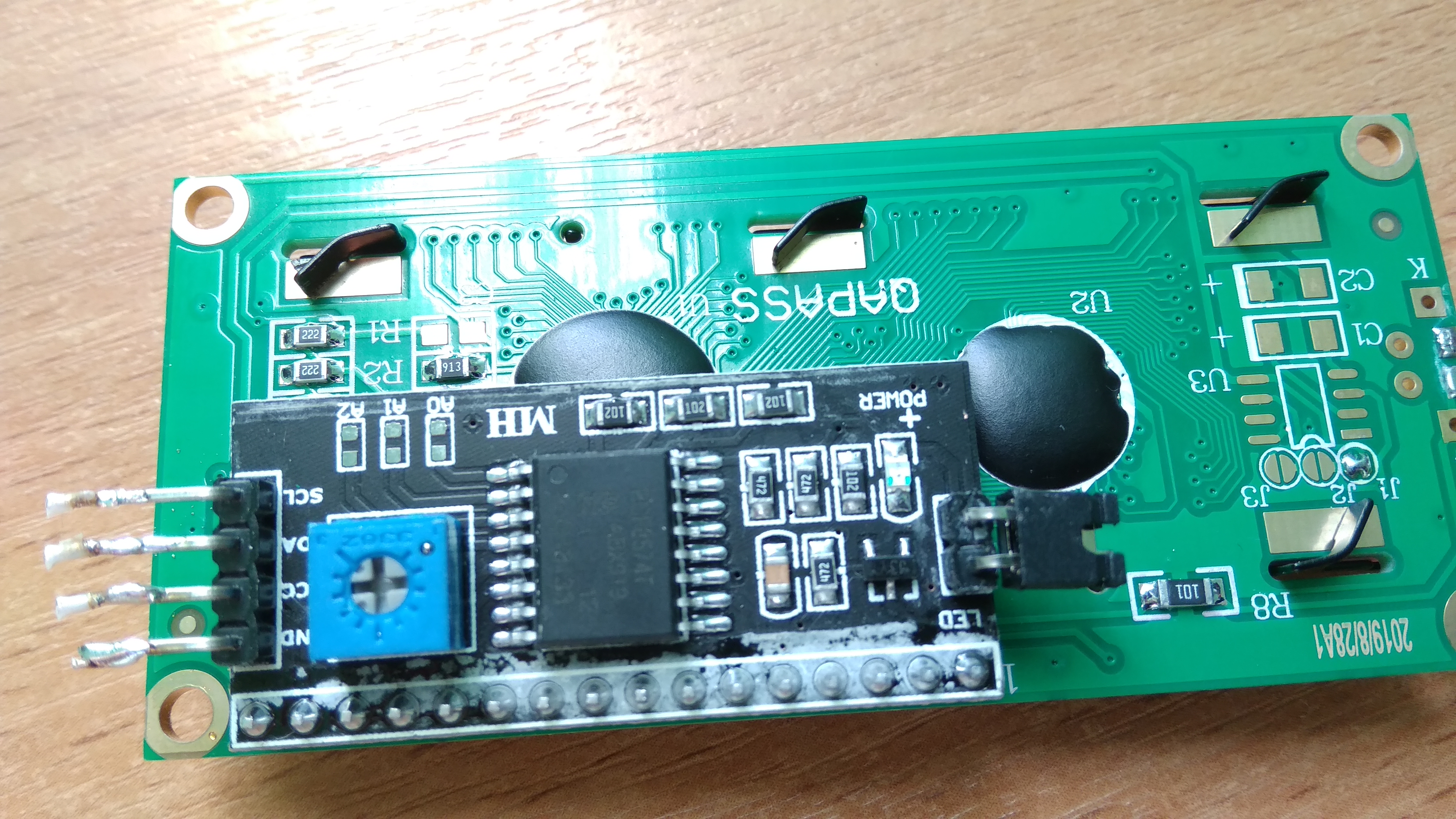

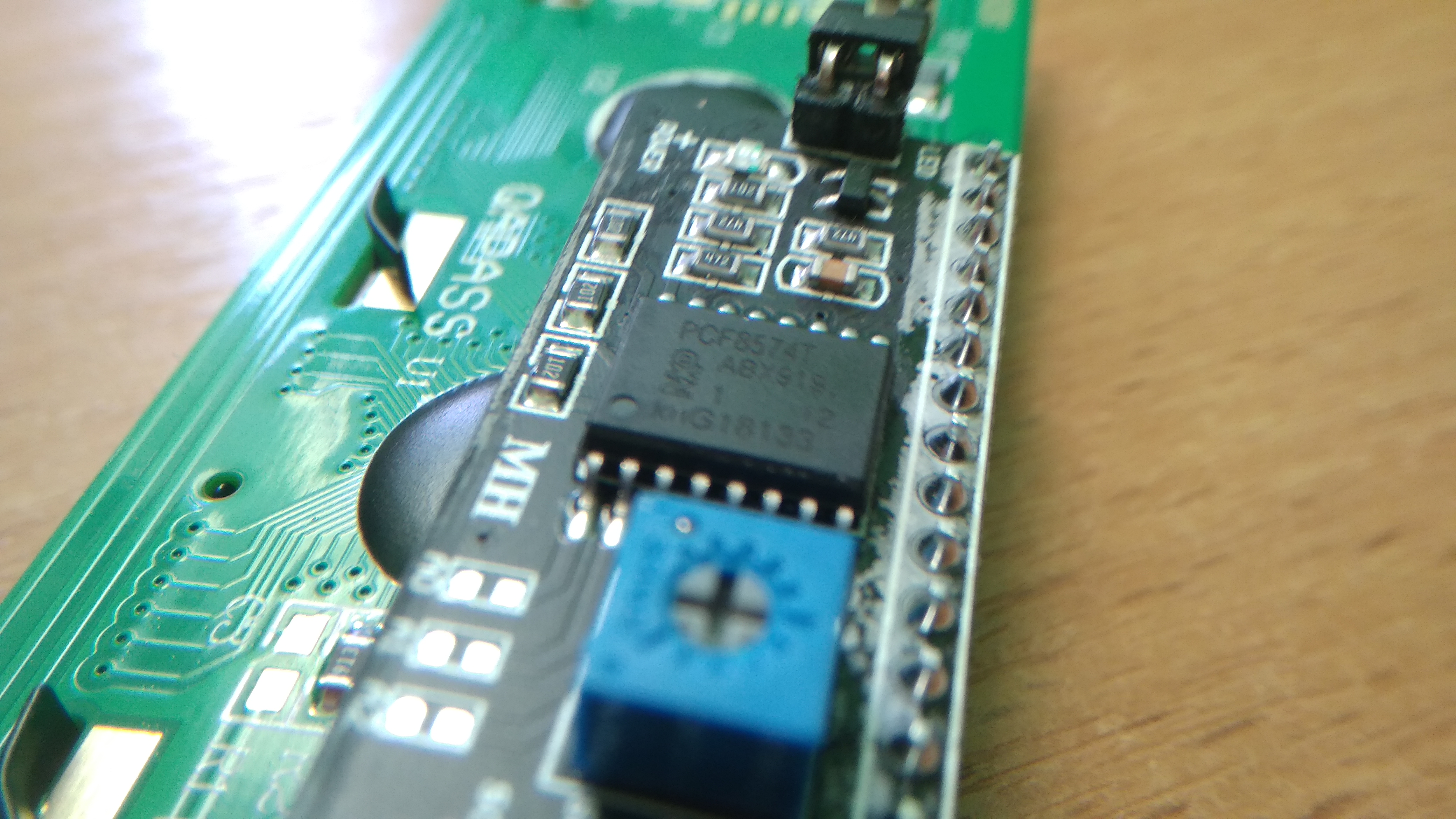

Добрый Вечер Алекс!!! Узнать бы еще марку дисплея...
