jon пишет: Но ведь это короткое замыкание?. 19 вольт при токе 4 ампера, греется как плитка через 10 секунд. При открытом полевике минус проходит на катуху и замыкает 19 вольт, ведь при таком токе она будет греться до красна. Объясните как? его работу. В Алмаге 1,там питание 9-15 вольт, при сопротивление 130 Ом, это я понимаю. Но как у всех рэто работает!?,. Я уже 4 катух разных сделал, последняя на МГТФ. Так то все работает, но?. Че делать, нагрев мне не нравиться.

Сигнал же импульсный. Проверьте осциллографом сигнал.

Никто не хочет ничего говорить.???! Ну да ладно, сам разберусь, хотел быстрее. Я прочитал все посты. Один раз был задан тот же вопрос что и у меня, ни кто внятного не дал объяснения . Я редко на форумах все сам. Форум делитантов наверно. Тема закрыта...?!

Транзистор открывается на короткое время с большими паузами, средняя мощность получается малой. Если у вас греется катушка, транзистор постоянно открыт или пробит.

Совершенно верно, Спосибо. Вчера ещё заменил полевик, но был рабочий когда ставил, поэтому и хотел услышать форумчан. Всё работает, катуха шлепает как ПМЛ- ПУСКАЧ. Был бы эффект от затеи, хотя я и не верил за катушки Мишина, эти головную боль снимают сам проверял, 2 года, щас у пенсионеров родителей живет. Но за верный ответ в точку ещё раз спосибо

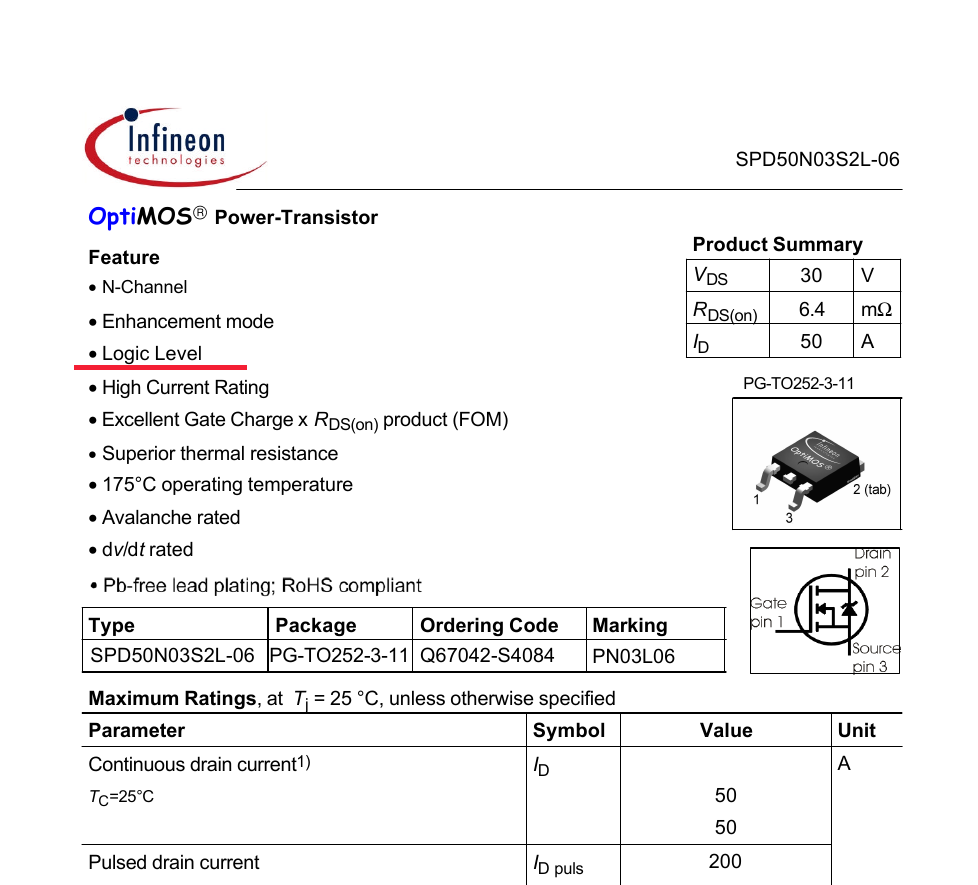

Используете только те транзисторы, у которых в параметрах указанно :
Logic Level (логический уровень).

Мои сообщения удалили.А обращался я вообще то к этому индивидууму: - Jon - который пишет : Никто не хочет ничего говорить.???! Ну да ладно, сам разберусь, хотел быстрее. Я прочитал все посты. Один раз был задан тот же вопрос что и у меня, ни кто внятного не дал объяснения . Я редко на форумах все сам. Форум делитантов наверно. Тема закрыта...?!

Решил попробовать сделать магнитотерапию по аналогу Радуги но на трех 555 таймерах (с ардуино не дружу). Один для задержки выключения на 20 мин и два для частоты и скважности. Сами таймеры работают без нареканий, немного плавает частота в пределах 7,8-7,86. Диод Шотки сдвоенный 6А на один диод (диод холодный можно сказать). Транзистор составной TIP122 с арлуно они используются сплошь и рядом.

Да и нареканий к открытию и закрытию вообще нет. А вот сама катушка через пять минут горячая. Ну это и понятно провод 0,38 сопротивление 4,5Ом 1.05 мГн допустимый ток из 10А*мм^2 = 1,138А, в импульсе порядка 2,5-2,8 А. Есть идея сделать на p-n-p составном транзисторе тогда катушка будет отсекаться от источника. Но все одно скважность 20% бюже большая.
А какой ток идет на катушку с ардуинкой и мосфетотом логики? Если кому несложно
согласно расчета при 19В сопротивлении катушки 3,5Ома и транзистора в открытом состоянии 6,7 мОм ток должен быть порядка 5,5 Ампер, даже при скважности 20% это печка как ни крути
Онлайн симулятор tinyurl.com/yeojpqly

ПС снизил скважность до 4-5% температура катушки стала 45-49*С, т.е. все работает по фен*ую закона Ома.

Power-0 пишет: Мои сообщения удалили.А обращался я вообще то к этому индивидууму: - Jon - который пишет : Никто не хочет ничего говорить.???! Ну да ладно, сам разберусь, хотел быстрее. Я прочитал все посты. Один раз был задан тот же вопрос что и у меня, ни кто внятного не дал объяснения . Я редко на форумах все сам. Форум делитантов наверно. Тема закрыта...?!

Читайте внимательно пожалуйста.
В теме я несколько раз упоминал об используемых транзисторах. Если транзисторы не подходят они конечно сгорают.)) От этого и нагрев катушки и нагрев транзистора. Еще раз повторяю транзисторы должны быть Logic Level

1PETER555 пишет: У Алекса импульс 2% от периода, а у тебя = 20%. ЭТО УЖЕ ОБО ВСЁМ ГОВОРИТ.

Ты прав, 1,99% периода, и зачем было разводить весь этот треп.
К слову вчера жена пробовала мой несовершенный прибор с с импульсом 4% от 14,4В для спины - ночь спала т.е. работает. В принципе я для неё и делал. Почему раньше не пробовал, так с Ардуино не дружу. Всем спасибо особенно Алексу за прибор.

ПС: У меня была ошибка в прочтении материала Алекса, микро принял за мили потому и 20%. Если кто захочет повторить на 555 таймерах ждущий моновибратор скважности цепочку C/R применить следующие параметры 470 nF / 5.1 кОм скважность будет в пределах 2-3% при частоте задающего генератора 7,81-7,833

В общем, (это только мой случай) приведение скважности импульса к 2% привело к небольшому нагреву самой катушки и хорошему прогреву тканей, на себе испробовал.
Но жена резко стала не воспринимать терапию буквально на третьей минуте (немеют скулы и боли в сердце, она и биостимулятор именуемый катушками Мишина так же не воспринимает). Так что попробую изменить параметры, чтобы скважность была выше до 5% а нагрев самой катушки меньше, прошлый раз онемения не было, был легкий дискомфорт . Еще раз говорю, это особенный случай но для информации.

ПС. Немножко свои соображения о сути происходящего (во вложении интересный материал). Моя точка зрения что ток в проводе это электромагнитная плазма, для которой нормальное состояние это тор. В эксперименте соленоид без сердечника, доводят до разрушения. Мое мнение, что электромагнитная плазма достигнув критического состояния, стремится войти в общее плазменное кольцо. Не буду вдаваться в полемику, мое мнение что легкий управляемый перегрев катушки Радуги, создает это плазменное кольцо невидимого человеческому глазу спектра. При этом оно пульсирующее на частоте Шумана.
