Я как-то подбирал для эл.шокера КТ805 по наименьшему потребляемому току и максимальному выходному напряжению. Подпаял специально проводками разъем для быстрой смены транзисторов, чтобы не паять. Перебрал штук 30 и нашел все таки один из этой кучки. Но самое интересное было тогда, когда решил промерять его на приборах. Оказалось, что он практически является некондицией! Э-К звонится в обе стороны, но не пробой. Б-Э и Б-К тоже в обе стороны звонится и тоже без КЗ. а остальные все звонятся как и положено транзистору n-p-n. Вот такие пироги! Как это объяснить, я не знаю?!mobilayzer пишет: Да не че соберите хотябы виктора DIN а после я думаю все поймете я понемаю что с 10транзисторов работает 5 но тем не мение я понял что пока сам не перебереш эти транзюки ни одна рабочая схема не заработает хотя кто может привидите осиллограмы жотя тожет проблема в тои что рабобает один с 10 таких же аналогов вот и вся проблема повторения
Конденсатор конденсатору рознь! Давно заметил, что конденсаторы старого типа, такие как К50-35, К50-24, К50-18, К50-16 К50-12, в цепи фильтрации и накопления ведут себя гораздо эффективнее современных импортных аналогов, даже с нормированным ESR. Почему и сам не пойму?! Возможно размер тоже имеет значение! А у Т.К. на схеме вообще обозначен как трех выводной. Почему?VOYAGE пишет: Кто-нибудь может сказать откуда берется в генераторе эл. ток? Про пересечение обмотками магнитных полей я слышал. Это не годится. Ну пересекли и что? У нас магнит источник тока? Может быть сама обмотка? Давайте думать будем. Генератор если его вращать, может мегаватты в оконцове выдавать, но магнит не "садится" и обмотки не деградируют. Откуда там ток?
Так вот я к чему начал. Конденсатор может быть у капы и есть инструмент для создания условий возникновения этого тока. Значит сотрясание "эфира" и обмотки катушки подобно генератору.... Мне видится такое. Значит нужно чета трясти или вращать =). Моя теория в защиту конденсатора.
VOYAGE пишет: Кто-нибудь может сказать откуда берется в генераторе эл. ток? Про пересечение обмотками магнитных полей я слышал. Это не годится. Ну пересекли и что? У нас магнит источник тока? Может быть сама обмотка? Давайте думать будем. Генератор если его вращать, может мегаватты в оконцове выдавать, но магнит не "садится" и обмотки не деградируют. Откуда там ток?
Так вот я к чему начал. Конденсатор может быть у капы и есть инструмент для создания условий возникновения этого тока. Значит сотрясание "эфира" и обмотки катушки подобно генератору.... Мне видится такое. Значит нужно чета трясти или вращать =). Моя теория в защиту конденсатора.
Вояджер... не ломай голову,в кондее энергии нет и быть не может !! Сначала создай эл.магнитное поле.... или проще возбуди обмотку,как свою женщину... а только потом,что то можно иметь от нее. Конденденсатор,это не источник энергии... не глупи .

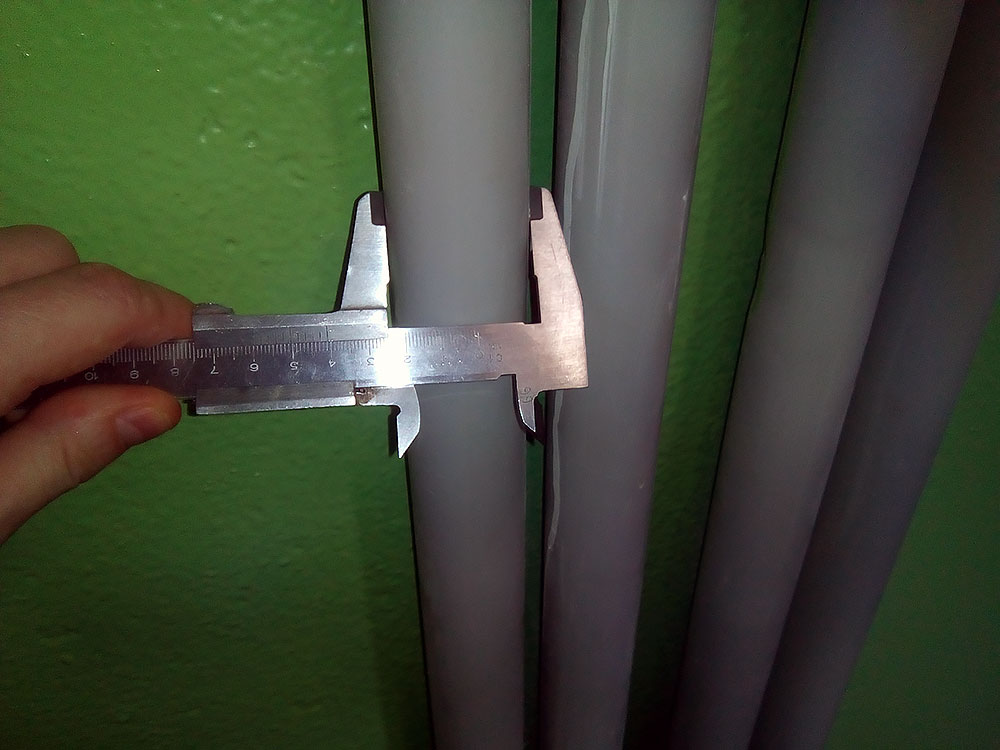

Диаметр таких труб 40 мм. Теперь рассчитаем количество витков в катушке.

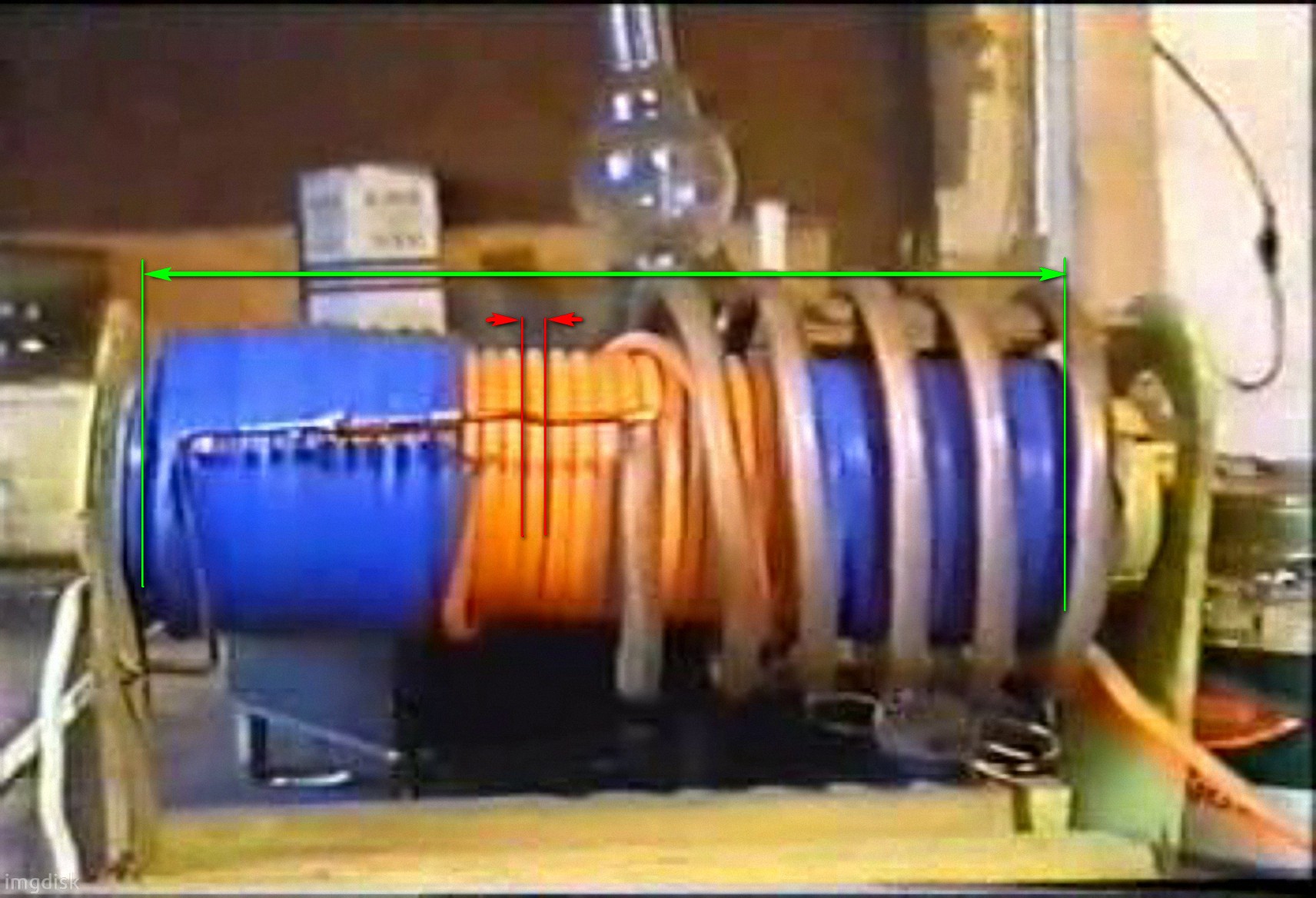

Зная сколько занимает один виток (на фото красные стрелки) можно вычистить количество витков в одном слое (зелёные стрелки на фото). Получается что первый слой состоит из 40 витков. Провод которым намотаны оба слоя похож на ПВ-3 сечением 6 мм2. Наружный диаметр такого провода в зависимости от производителя от 4.8 мм до 6 мм. Возьмём для дальнейших расчётов среднее значение в 5 мм.
Найдём длину окружности трубы:
P = π d = 40 π ≈ 125.66368
Узнаем длину провода первого слоя катушки:
125.6 Х 40 = 5024. Итого 5 метров.
Второй слой намотал поверх первого (в два слоя) а значит диаметр основы увеличился на толщину первого слоя . 40 + 10 = 50 мм.
Найдём длину окружности под второй слой катушки:
P = π d = 50 π ≈ 157.0796
Узнаем длину провода второго слоя катушки:
157 Х 40 = 6280
Провод второго слоя переходит в третий слой и доматывается в две секции по бокам катушки. Слева 13 витков. Справа 11 витков. Диаметр под эти секции увеличился до 50 + 10 = 60 мм.
Найдём длину окружности под третий слой:
P = π d = 60 π ≈ 188.49552
Узнаем длину провода третьего слоя катушки:
13 витков + 11 витков = 24
188 Х 24 = 4512
Итого:
Первая обмотка – 40 витков 5 метров.
Вторая обмотка – 64 витка 10,7 метра.
Получается одна обмотка в два раза длиннее другой. Интересные мысли возникают.
Получается ток убивает разность потенциалов?maxic81 пишет:
Воо, грамотный вопрос!!!!VOYAGE пишет: Кто-нибудь может сказать откуда берется в генераторе эл. ток? Про пересечение обмотками магнитных полей я слышал. Это не годится. Ну пересекли и что? У нас магнит источник тока? Может быть сама обмотка? Давайте думать будем. Генератор если его вращать, может мегаватты в оконцове выдавать, но магнит не "садится" и обмотки не деградируют. Откуда там ток?
Так вот я к чему начал. Конденсатор может быть у капы и есть инструмент для создания условий возникновения этого тока. Значит сотрясание "эфира" и обмотки катушки подобно генератору.... Мне видится такое. Значит нужно чета трясти или вращать =). Моя теория в защиту конденсатора.
Только правильнее его нужно задать так- откуда в генераторе берется разность потенциалов?
От чего зависит эта разность потенциалов, что происходит при подключении нагрузки, что такое ток, как он влияет на напряжение(разность потенциалов)?
Ну и самый главный вопрос, как сделать так что бы....
Задаем правильные вопросы, получаем правильные ответы! )))
