БТГ Капанадзе теория и практика
Да не получиться без трепа...VOYAGE пишет: Меня интересует как лепить эту колбасу. Как ее подцепить исходя из принципа грея. Поэтому давайте без трёпа, а.
Для того чтобы применить принцип Грея, нужно его знать.
А знать может только тот, кто повторил Грея...
Вывод напрашиваеться сам.
Вот и получаться треп.
То предлагают хитромотанную катушку которая трахает саму себя, то радиацией или ренгеном побаловатьмся.
Весело...
Хочешь чего-то построить, садись сам и досконально все изучай.
Повтори трубку Грея, подбери материал, вольтаж, частоты.
Разберись с работой декатрона.
Нехилый кусок работы и времени.
Лично мое мнение, что на Капу больше похожа установка Моррея чем Грея.
И нужно отталкиваться от вихревой технологии плазмы и определенных частот взаимодействия с землей... Чем и занимаюсь, по мере сил...
(Псалтирь 18:3)
Поправкаchiksat пишет: полазил в Нете, нашёл другой вариант схемы Грея...

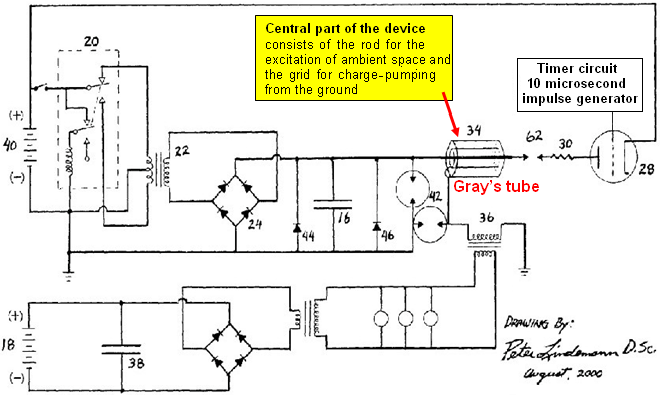

На первой схеме изображена созданная Peter A. Lindemann схема, названная "Вероятная схема цепи холодного электричества Эдвина Грея".
Peter A. Lindemann
Free Energy Secrets of Cold Electricity
Секреты свободной энергии холодного электричества

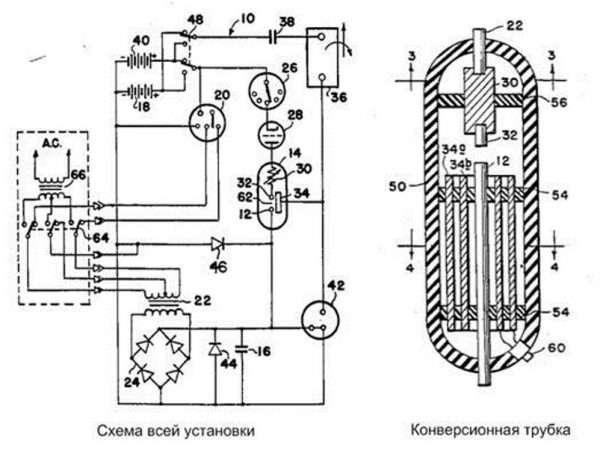

В основе её лежит чертеж Грея, включающий в себя батарею № 40, мультивибратор № 20, повышающий трансформатор № 22, диодный мост № 24, конденсатор № 16, и цепи защиты от перегрузки №№ 42, 44 и 46. Затем, снова как у Грея, расположен механизм Электрорадиантного Приёмопередатчика № 34, в котором выделены искровой разрядник № 62 и резистор № 30; сетка вакуумного триода соединена с задающей цепью, которая может формировать необходимые серии импульсов, с длительностью каждого импульса от 10 до 50 микросекунд.
На выходе я указал две сетки Электрорадиантного Приёмопередатчика № 34, соединённые друг с другом проводником. Они, в свою очередь, соединены с первичной обмоткой воздушного трансформатора, которая вторым концом соединена с землёй. Вторичная обмотка воздушного трансформатора понижает напряжение, чтобы можно было питать лампы накаливания и другие низковольтные устройства. Эта часть цепи также присоединена к другому понижающему трансформатору, со вторичной обмотки которого выпрямленный ток направляется на зарядку конденсатора № 38. Когда этот конденсатор зарядится до напряжение большего, чем у батареи № 18, то эта вторичная батарея начнёт заряжаться.
Механизм защиты от перенапряжения № 42 показан как два отдельных высоковольтных искровых разрядника, один из которых, расположенный в главной цепи, используется для гашения Электрорадиантного разряда, который возвращается в главную цепь, а второй разрядник используется для уменьшения чрезмерно большого напряжения в выходной цепи.
Что касается электронной лампы № 28, то, согласно Вассилатосу, мы знаем, что Тесла выяснил, для того, чтобы производить непоражающую форму электричества, длительность импульса не должна превышать 100 микросекунд. Также, из высказывания доктора Челфина в статье из NewsReal, следует, что Грей использовал энергию "лишь на крошечную долю миллисекунды". Я полагаю можно использовать длительность импульса от 10 до 50 микросекунд, что составляет от 1 до 5% миллисекунды. Мне кажется, это вполне можно считать "крошечной долей". Во-вторых, вакуумная трубка № 28 действует подобно ультрабыстрому диоду, предотвращая смену направления течения тока.
Как указано выше, конденсатор № 16 разряжается через Электрорадиантный Приёмопередатчик на положительный полюс батареи. Обычно при разряде конденсатора положительный высоковольтный заряд должен возвращаться в отрицательный полюс. Однако, в данном случае чётко указано, что Грей разряжал свой конденсатор именно через положительный полюс батареи. Тесла прямо указывал, что для получения Электрорадиантного эффекта в этом нет необходимости, но Грей, должно быть, чувствовал, что это важно. Значение этого момента до сих пор неясно, но, вероятно, оно может быть связано с его идеей "расщепления положительного электричества", жаргонного термина, который использовался в ранних статьях об этой технологии. Ясно, что этот момент не имеет ничего общего с перезарядом батареи № 40. Падение напряжения в искровом промежутке разрядника уменьшает количество энергии, которое можно вернуть обратно в батарею почти до нуля. Так что это не может быть механизмом передзарядки. По всей видимости, подсоединяя обратный провод к положительному полюсу батареи, Грей делал Электрорадиантный эффект более "положительным". Когда я говорю "положительным", я имею в виду "электроположительным". Так что, теперь мы имеем некоторую догадку, откуда появился термин "расщепление положительного электричества", и то какой он может иметь смысл. Также, Грей указывал, что он использует только положительно заряженную форму энергии (не положительно-ионную ли?). Очевидно, то, что даёт излучение, улавливаемое зарядоприёмными сетками, есть положительный электростатический заряд. Когда импульс разряжается на землю, то используется только положительная часть электричества. Теперь всё, что говорил Грей, приобретает смысл.
Фотографическое свидетельство на задней обложке книги подтверждает, что зарядоприёмные сетки в конверсионных трубках Грея сделаны из меди. Как мы говорили раньше, Электрорадиантный эффект создаёт "электронные" отклики в различных металлах. Грей, должно быть, вычислил, что при захвате Электрорадиантного эффекта медью на приёмных сетках создаётся электронный заряд. В своей большой системе радиантной энергии Тесла решил избегать использования меди для предотвращения "загрязнения" электронами, которое она создаёт. Но в более маленькой системе Грея это было как раз то, что надо. Чем больше Электрорадиантной энергии взаимодействует с медью, тем быстрее она превращается в ту форму электричества, которая может заряжать батарею обычным электричеством. Вот каким способом Грей производил холодное электричество.
Суммируя всё вышесказанное, цепь холодного электричества Грея могла бы работать следующим образом: она стартует от аккумуляторной батареи; далее напряжение повышается до 3000В, и накапливается в конденсаторе большой ёмкости. Затем импульсы разряжаются через искровой промежуток, управляемый электронной лампой таким образом, чтобы длительность импульса была менее 50 микросекунд. Эта прерывистая последовательность импульсов протекает через Электрорадиантный Приёмопередатчик, который создаёт серию излучающихся электростатических полей специально распределённого напряжения, которое улавливается зарядоприёмными сетками. Как только возникает Электрорадиантный эффект, заряд с сеток стекает на землю через первичную обмотку "индуктивной нагрузки". Выход этой "системы восстановления" индуктивно соединён с этой разрядной первичной обмоткой, понижающей напряжение для питания ламп накаливания и других устройств со средним напряжением, а также на другой понижающий трансформатор для заряда вторичной батареи. Периодически переключая батареи, Грей мог заставить систему работать почти бесконечно, и получать при этом внушительную энергию.
Теперь осталась только одна ошибка, которую необходимо устранить. В тексте патента Грей выдвигает теорию, откуда в цепь поступает избыточная энергия. Он утверждает, что усиление в энергии, которая появляется на приёмных сетках, "эквивалентно" произведению тока через низковольтный анод (батарея № 40) на напряжение на высоковольтном аноде (конденсатор № 16), которые объединяются в искровом разряде. Он пишет: "Так как длительность дуги очень мала, то мгновенное напряжение и мгновенный ток могут быть очень высокими. Мгновенный пик энергии, очевидно, также может быть очень высоким". Определённо, это не соответствует действительности. Я перепробовал десятки методов объединения напряжения с одного источника и тока с другого в попытке получить совместную энергию. Ничего не вышло. Но лучшим свидетельством того, что Грей не делал этого, были следующие два момента. Во-первых, такая схема, даже если бы её можно было создать, производила бы обычное, ГОРЯЧЕЕ электричество. И, во-вторых, конверсионная трубка Грея включает в себя резистор между искровым разрядником и батареей, который предотвращает возможность появления неограниченного тока. Так что, объяснение "механизма усиления", данное Греем, не может быть правдой. Он вставил это толкование в патент либо потому, что сам не понимал сути эффекта, либо потому что считал, что подобное объяснение скорее получит одобрение экспертов патентной комиссии. (Лично я верю, что Грей понимал, как создаётся этот эффект, но не знал, как его объяснить.)
Утверждение Грея, что он использует лишь 1% энергии, а 99% возвращается назад в батарею, - не более чем бессмысленная попытка объяснить это явление в терминах термодинамики. На самом деле, вся энергия в его первичной цепи только теряется. Конденсатор № 16 разряжается через искровой промежуток, где 99% потенциальной энергии теряется в падении напряжения, не говоря уж о том факте, что на пути разряда нет никакого "рабочего механизма", который мог бы использовать энергию импульса. Так что 100% входящей энергии теряется, - если пользоваться терминами, используемыми при обычном преобразовании работы. Но, тем не менее, вместо этого происходит кое-что другое. Образуется серия однонаправленных разрядов, которые высвобождают серию "Электрорадиантных эффектов", разряжающихся через настоящий "рабочий механизм". Производится работа, в 100 раз большая той, что потерялась при её получении.
chiksat пишет: полазил в нети, нашёл другой вариант схемы грея, отличный от Вадика, так вот в другом варианте элемент 42 и 20 очень похоже отсюда следует что это не разрядник, а переключатель, когда устройство отключено, специально замыкают кандёр, чтоб не было само заряда, и не кого не убило,, когда запускают, переключают в другое положения, тем самым замыкая резонансную цепь, 38-36-18 и элемент 34 который в этой цепи является, источником дополнительных зарядов, (обкладкой кандёра) , и одновременно модулятором частоты этого контура, меняя свой заряд, мы как бы, вносим дополнительную энергию в колебательный резонансный контур,,.ИМХО
какой стороной это устройство стыкуется с так называемым эфиром...?

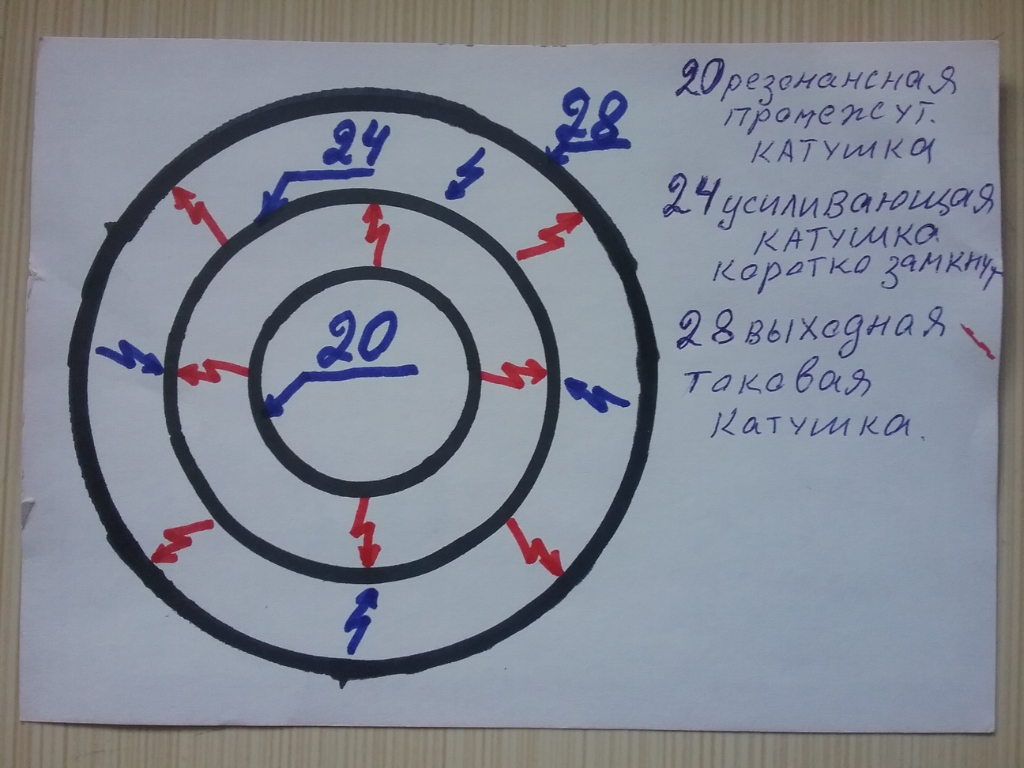

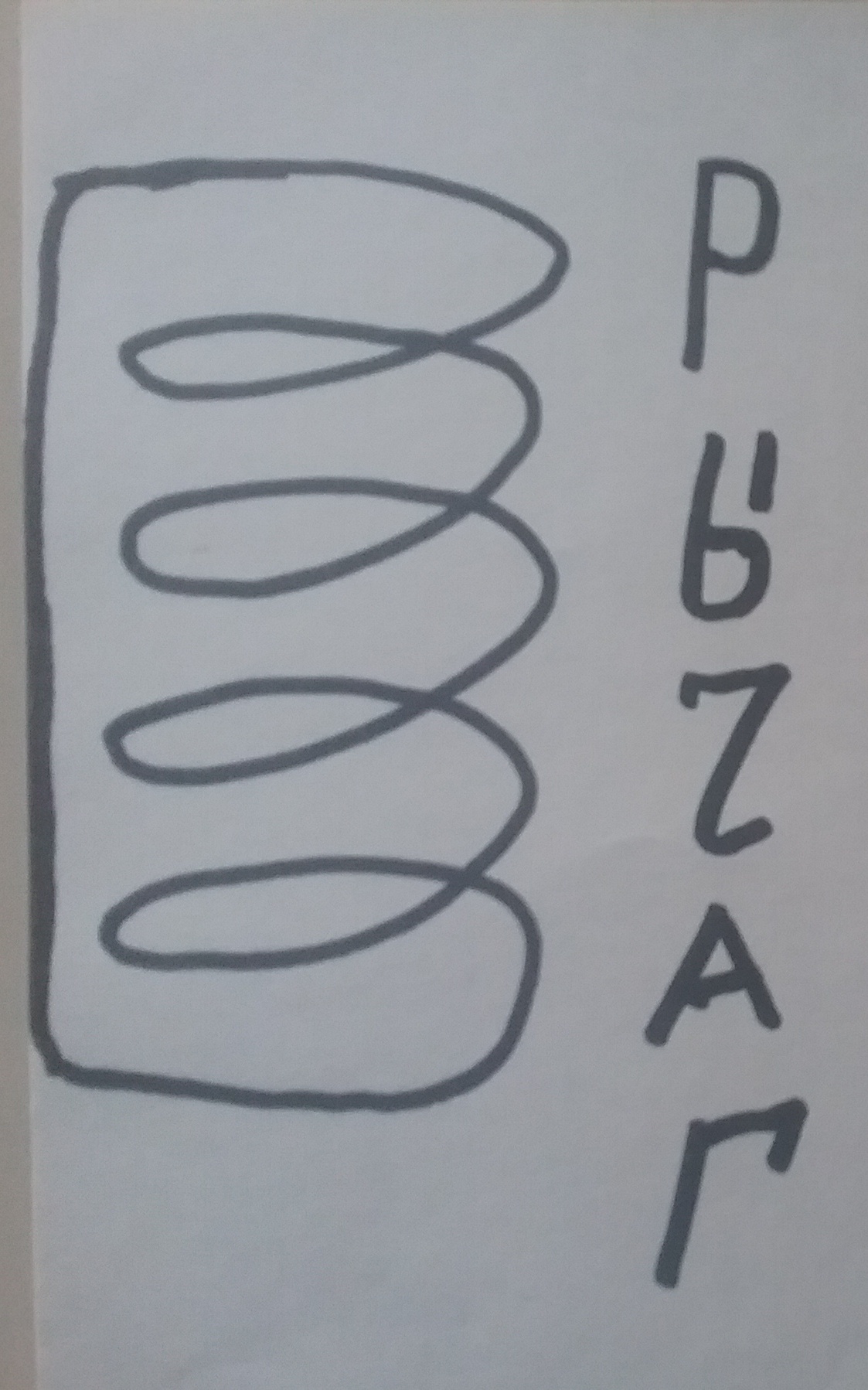

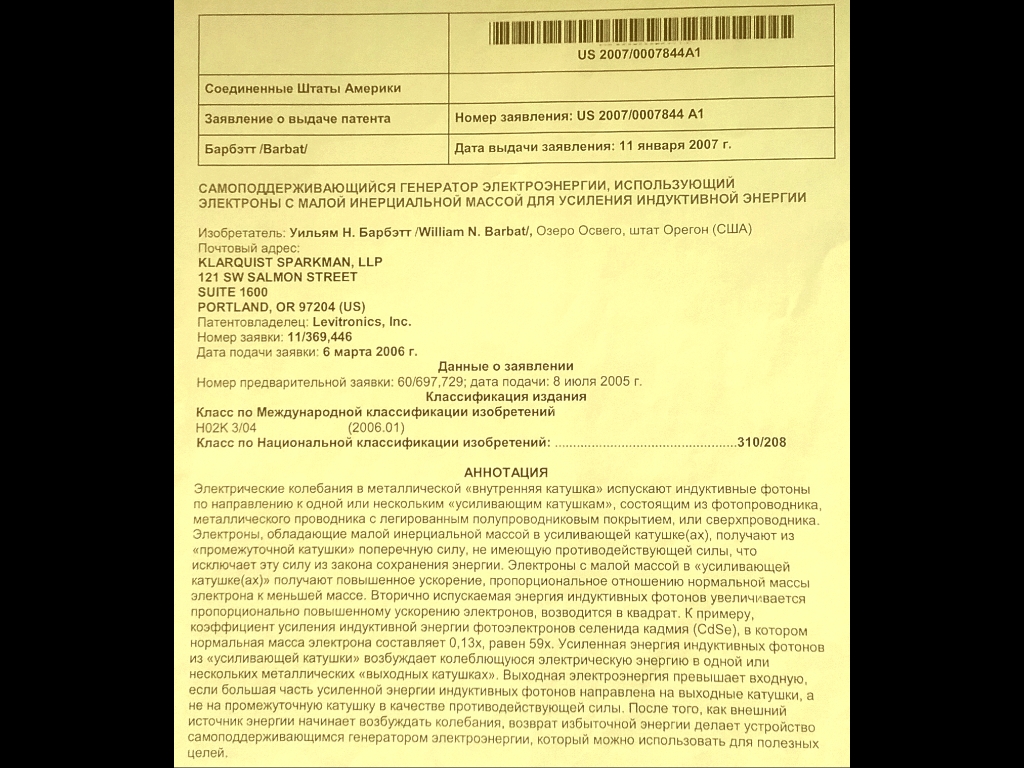

Ну вот, еще один СУСАНИН объявился, новую дорожку от ГРЕЯ до МОРРЕЯ, пролаживает.У КАПЫ все просто, главную роль в его установках играет рычаг и выглядет он так и принцип его работы хорошо описан в этом патенте внимательно почитайте анатацию А так выглядят катушки КАПЫ,рисунок отруки в самом верху,ВНИМАТЕЛЬНО ПОЧИТАВ ПОТЕНТgonchar пишет:
Да не получиться без трепа...VOYAGE пишет: Меня интересует как лепить эту колбасу. Как ее подцепить исходя из принципа грея. Поэтому давайте без трёпа, а.
Для того чтобы применить принцип Грея, нужно его знать.
А знать может только тот, кто повторил Грея...
Вывод напрашиваеться сам.
Вот и получаться треп.
То предлагают хитромотанную катушку которая трахает саму себя, то радиацией или ренгеном побаловатьмся.
Весело...
Хочешь чего-то построить, садись сам и досконально все изучай.
Повтори трубку Грея, подбери материал, вольтаж, частоты.
Разберись с работой декатрона.
Нехилый кусок работы и времени.
Лично мое мнение, что на Капу больше похожа установка Моррея чем Грея.
И нужно отталкиваться от вихревой технологии плазмы и определенных частот взаимодействия с землей... Чем и занимаюсь, по мере сил...
Поймете почему КАПА свои искровики распологал рядом с катушками, такую анологию с рычагом и ГРОМОВ проводил в своих работах правда он это делал с сердечниками
Сплошные умники и умницы
Вы ещё куда нибудь, в катушки, дейтерий запихните или ещё чего, по круче
Gluxar пишет: ...А так выглядят катушки КАПЫ,рисунок отруки в самом верху,ВНИМАТЕЛЬНО ПОЧИТАВ ПОТЕНТ...
Да как раз внимательно читал этот патент.

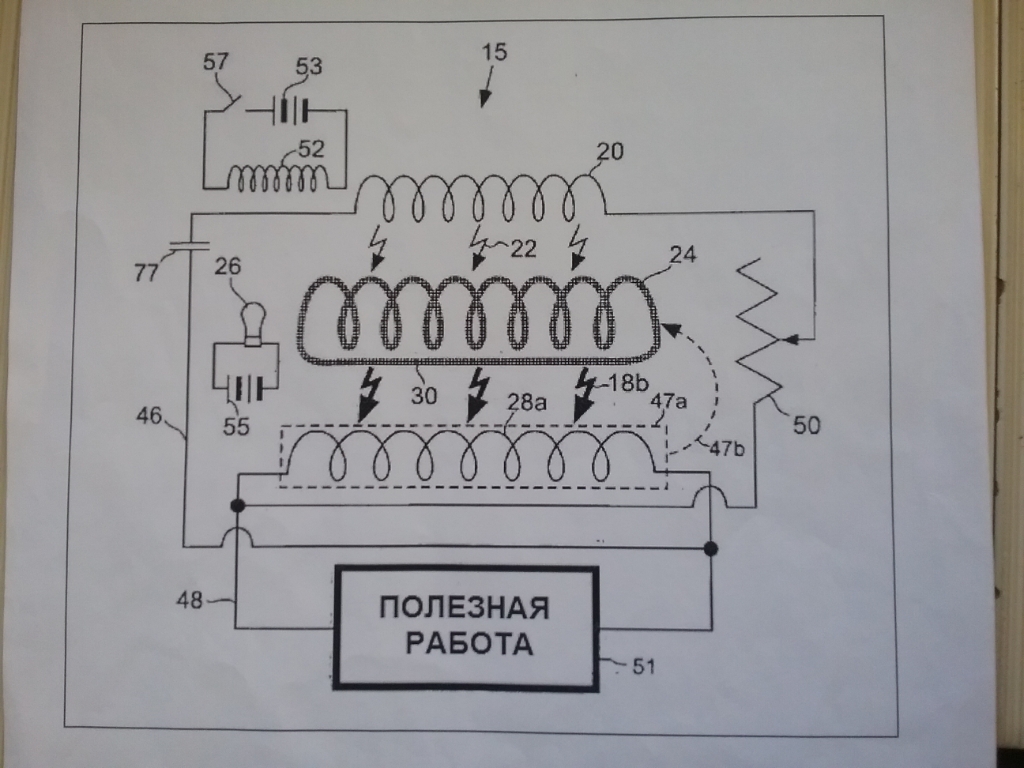

Что в этом патенте находиться по цифрой 26?
И каким должен быть элемент 55, чтобы ее питать?
В начале сам разберись...
Тогда уже и защитный кожух показуй, который на остальных листах описания показан.
Этого явно у капы нет!
А катушка на твоём рисунке в данном патенте больше подходит для электромагнитного демпфера для потока частиц, чем для рычага.
(Псалтирь 18:3)
Gluxar пишет:
Ну вот, еще один СУСАНИН объявился, новую дорожку от ГРЕЯ до МОРРЕЯ, пролаживает.У КАПЫ все просто, главную роль в его установках играет рычаг и выглядет он так и принцип его работы хорошо описан в этом патенте внимательно почитайте анатацию А так выглядят катушки КАПЫ,рисунок отруки в самом верху,ВНИМАТЕЛЬНО ПОЧИТАВ ПОТЕНТgonchar пишет:
Да не получиться без трепа...VOYAGE пишет: Меня интересует как лепить эту колбасу. Как ее подцепить исходя из принципа грея. Поэтому давайте без трёпа, а.
Для того чтобы применить принцип Грея, нужно его знать.
А знать может только тот, кто повторил Грея...
Вывод напрашиваеться сам.
Вот и получаться треп.
То предлагают хитромотанную катушку которая трахает саму себя, то радиацией или ренгеном побаловатьмся.
Весело...
Хочешь чего-то построить, садись сам и досконально все изучай.
Повтори трубку Грея, подбери материал, вольтаж, частоты.
Разберись с работой декатрона.
Нехилый кусок работы и времени.
Лично мое мнение, что на Капу больше похожа установка Моррея чем Грея.
И нужно отталкиваться от вихревой технологии плазмы и определенных частот взаимодействия с землей... Чем и занимаюсь, по мере сил...
Поймете почему КАПА свои искровики распологал рядом с катушками, такую анологию с рычагом и ГРОМОВ проводил в своих работах правда он это делал с сердечниками
Чтото похожее
textarchive.ru/c-1903881.html
Смейтесь, смейтесь,я говорил о принципе,да заземления нету,в этом патенте точками опорами считаются выходные катушки,несколько штук, а у КАПЫ, ОДНА ВЫХОДНАЯ КАТУШКА С ЗАЗЕМЛЕНИЕМ,КАПА же говорил,если делать без земли ,то надо несколько контуров, даа сдесь одни диванные,теоретики,хотите увидет эфект, проделайте опыт,на50мм трубу, пластиковую или бумажную, длинной25-30см.намотайте провод длиной 18 метров 1,5 квадрата по верх намотайте медную ленту ширинойVOYAGE пишет: Глухарь, ты ещё со старого странника все не уймешься с этим рычагом. А почему ты его не назвал домкратом или каким-нибудь насосом? Ну покажи нам на видео то о чем ты кричишь, а?! Ну ты поясни валенкам, почему же ты его вдруг назвал рычагом. Рычаг имеет точку опоры, а у твоего рычага и схемы опоры нет. А? Ну где заземление? Сдулся чтоле, не пойму? Даже у Грея оно есть.
5-10мм,витков 6-7 и замкните этот контур (лента медная должна быть оббожжена); по верх этой катушки намотайте 15 метров толстого много жильного кабеля,это и будет Вам токовая обмотка,вот иполучилась Вам катушка (БАНКА-2004), добавте индуктор и поискрите навыходе токовой поставте амперметр и понаблюдайте за покозанием при этом искровик удоляйте и приближайте
К самой катушке, Вы и увидите сам эфект,работы рычага и влияния искрилки на рычаг,а как с землей обойтись,решайте сами.
У Грея так.
Без токовая поперечная поляризация высоким стабилизированным напряжением очень асимметричного конденсатора и продольный импульсный сброс радианта с центрального положительного электрода (они там отрицательные - спин другой, и они там более плотно упакованы, потому и легко стряхиваются) на наружный отрицательный, который становиться еще более отрицательный.
Вопрос только в подборе параметров.
Ну,сусанин ты понял, что у КАПЫ вместо,под цыфрой 26 и 55,заменяет,и не надо путать, принцип от конструктива.gonchar пишет:
Gluxar пишет: ...А так выглядят катушки КАПЫ,рисунок отруки в самом верху,ВНИМАТЕЛЬНО ПОЧИТАВ ПОТЕНТ...
Да как раз внимательно читал этот патент.
Что в этом патенте находиться по цифрой 26?
И каким должен быть элемент 55, чтобы ее питать?
В начале сам разберись...
Тогда уже и защитный кожух показуй, который на остальных листах описания показан.
Этого явно у капы нет!
А катушка на твоём рисунке в данном патенте больше подходит для электромагнитного демпфера для потока частиц, чем для рычага.
