БТГ Капанадзе теория и практика

В одном патенте идут высокочастотный генератор-конденсатор
В другом конденсатор- точки- высокочастотный генератор

Радиус! Так не понятно о чем идет речь, можно пытаться догадываться и только.

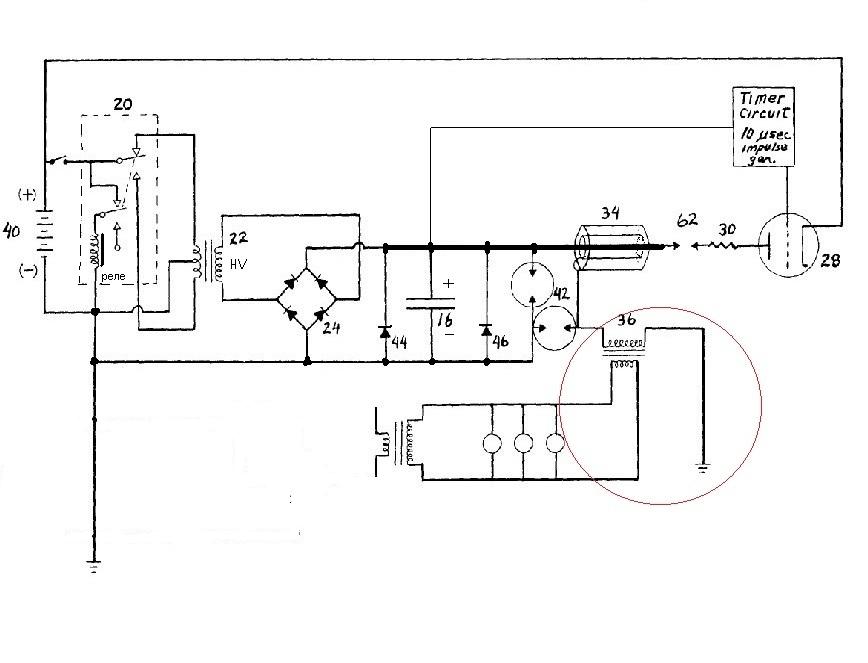

DELAMORTO пишет: Схема Грея очень похожа на банку Капанадзе, принцип снятия тягой как на моем видео. Кружочком красным отмечено важный момент....

Поскольку у Капанадзе на выходе 50гц, то при мощности в 5кВт габариты этого транса ну явно не маленькие...
Так, что такого в красном кружочке выходного транса у него явно нет...

кто расскажет как это работает ...???? у меня есть предположения...ИМХО хотелось услышать ваше мнения...

ВОТ ТАКОЕ ПОПАЛОСЬ НА МОЁМ ПУТИ::::
Как выглядит магнитное поле вокрух катухи?
Шесть витков. на которые разряжается конденсатор , это не контур,это возбудитель мощного эл.-магнитного поля. при вашей схеме контуром может быть ВТОРИЧКА, если кней подключен конденсатор (в паралель или последовательно) вторичку я бы расположил внутри. на две секции вторичка для чобсделать отвод от средины. Магнитное поле, что на риснке,мысленно поверни В оъеме получиш воронки по краям

А ну ясно. Если 6 витков это не контур, то и чё там дальше голову ломать. Я ж не знал, что контур может быть возбудителем мощного магнитного поля...
Для тех, кто приступил уже к постройке..Вот еще один практич. итог .... частота запитывающего(накачивающего) генератора может быть от 5 и до бесконечности кГц. Наилучше использовать частоту порядка 10 - 20 кГц. Накопительный конденсатор "успевает" хорошо зарядитьсяЧастота не пролазит на накопительные конденсаторы. Разряды стабильны. Частота от 100 кГц пролазит аж до накопительного кондера может на разряднике срываться в плазму.[/hr]

Вот схема генератора Тесла. Ее и собрал Капанадзе. Бифиляр тут замкнут сам на себя, и является элементом электростатического генератора. В бифиляре возникают большие токи ( как говорили ранее, что-то вроде юлы). ЭДС возникает из-за электростатического воздействия бифиляра на жирно выделенные витки правой части схемы (см рис). Плотность энергии внутри и с наружи бифиляра различна. Так называемая энергетическая воронка. Чем больше разница энергии, тем выше электродвижущая сила.
Вот и все!

блин схема не хочет цепляться подумаю как прицепить

VOYAGE пишет: chiksat итак ВЕРОЯТНЫЕ схемы, и ты еще коррективы СВОИ вносишь? Че к чему?


Как мне кажется это аналог того что мы все лепим из электроники. Но то, что дел обвел похоже на то что у теслы в патенте по утилизации лучистой энергии...
Только там механический привод разряжал на первичку. Но я до этого не думал...привод же нужно синхронизировать с чем то.
Также, рискну выдвинуть свое мнение, что у капы змеевик это типа того, что на рисунке надето на вв. Тогда что у капы выполняет роль того что дел в кружок обвел?

Все равно не понятно откуда конский ток и 50гц.

VOYAGE я коррективы внес не большие, и убрал выходную часть зарядки аккума, и то что Вадик обвёл, всево лиш показал что заряды текут в землю и из земли, с частотой какой хотите...А важный момент он в конце указал,,,МОДУЛЯЦИЯ,,, за счёт чего в этой схеме происходит ??? я увидел и прозрел, всё так просто, а я думал с кефира,

VOYAGE пишет: Чиксат, можешь на пальцах.

магу, смотрите элемент 34, выделил красным, что это такое, из чего состаит, и за счёт чего происходит модуляция, если не догадаетесь к вечеру отвечу сам. ИМХО. подсказки были в другой теме, в Вадиковых, и моих постах...

За счет постоянной времени катушки 22 и емкости 16?

chiksat пишет:

radioman пишет: За счет постоянной времени катушки 22 и емкости 16?

нет расматриват ТОЛЬКО элемент 34

Мне неизвестен конструктив и назначение этого элемента. Это аналог токового трансформатора?
---
вспомнил, это знаменитая ионная лампа Грея.

...34- сеаприрующая емкость
