БТГ Капанадзе теория и практика

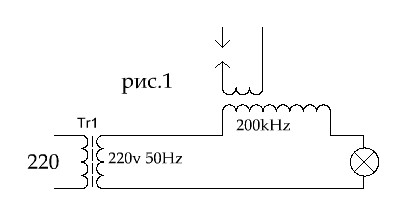

Green пишет: Допустим схема в основе условно такая.
Схема последовательного включения источников(катушек)
Так не получить ток больше, чем ток вторички трансформатора 50гц.
Есть ли мысли как развязать источники?

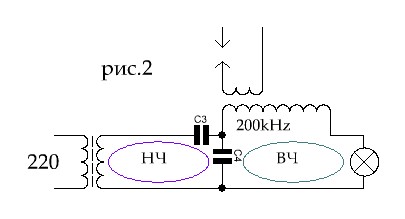

Ну условно типа фильтра на рисунке ниже
Тут дело не в том как развязать источники или как замесить одно с другим.
Тут два сранных процесса, первый процесс происходит в самом сердечнике будь то феррит или железо. второй процесс создается при подаче ВВ на бифиляр , и этим же бифиляром идет съем, почему бифиляром потому что он катушко-конденсатор, то есть имеет и емкостную и индуктивную состовляющую то есть работает и с током и с напряжением.
Плюшевый сколько ещёAlfic пишет:
Зелёный, только не надо говорить "Я разве спрашивал , правильное направление или нет."
P. S.: подскажу, почему в установке используется стоячая волна, а не просто LC контур, потому, что в LC ток будет выделяться на конденсаторе и он будет являться нагрузкой, а в длинной линии(при волновом резонансе, хотя некоторым не нравится это определение) при определённых условиях ток будет на открытых концах линии, без кондёра, вот туда и подключается наша нагрузка.
стоячая ,лежачая ,бифиляр, кефир, встречные, анунаки =HUETA ETA
Без правильного согласование результат будет одинаков
Обычная катушка это тоже катушко-конденсатор и чтоAntonW пишет:
Тут дело не в том как развязать источники или как замесить одно с другим.
Тут два сранных процесса, первый процесс происходит в самом сердечнике будь то феррит или железо. второй процесс создается при подаче ВВ на бифиляр , и этим же бифиляром идет съем, почему бифиляром потому что он катушко-конденсатор, то есть имеет и емкостную и индуктивную состовляющую то есть работает и с током и с напряжением.
ВНИМАНИЕ: Спойлер!
Нет ни одного положительного результа о применении бифиляра в данной схеме
Что при обычной что при бифиляре кпд в пределах ноль целых хрен десятых
Запись увы не сохранилась, хотя я часть ее когда то выкладывал на реалстраник, но это было года 3 назад.VOYAGE пишет: Дел. В банке да, твс и умножитель. Но так скзть, не могли бы вы дать послушать тот разговор? "я слышал но у меня нету записи" будет звучать неубедительно
да, кстати. у васмуса тоже вроде имеется магнитный усилитель(толкатель зарядов). И его частота регулируется, можно по щелчкам услышать. Так что....
Просто вопрос ему конкретно задали, скажи что в банке, он сказал дословно - "Источник высокого напряжения и еще кое что...."
Возьмите умножитель, посмотрите цвет проводов на нем. Все сходиться с банкой.
Не так ничего не получите! Должно быть поле вокруг катушки бифилярной, а поле это вв кондер только создаст. У вас же просто искрение......Green пишет: Допустим схема в основе условно такая.
Схема последовательного включения источников(катушек)
Так не получить ток больше, чем ток вторички трансформатора 50гц.
Есть ли мысли как развязать источники?
Ну условно типа фильтра на рисунке ниже

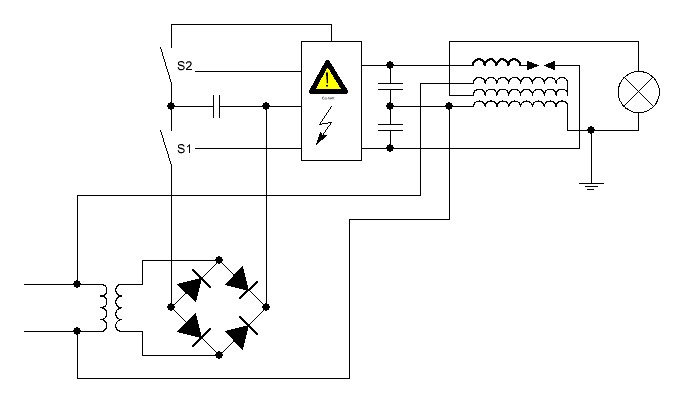

Соединение катушек соответствует видео,нарисовано всё верно.DELAMORTO пишет: Как то так.... S1 и S2 контролируют питание ВВ источника, через изменение частоты заряда-разряда конденсатора.
vitus пишет:
Антон так выскажи свое мнение- на то он и форум.AntonW пишет: Бесполезно это все, пока не поймете принцип!
Я ничего нового не расскажу все тоже самое: ферритовый транс работающий где то на 200 кГц и высоковольтный потенциал в районе 1,3мГц. и манипуляции с этим в разных комбинациях.
все упирается в конкретный конструктив установки и возможность её 100% повторяемости (не так как у Васмуса собрал сам не знает что и как настроить.)
если вдаваться в теорию то все легко объясняется и подтверждается на практике (что главное!) но теорию разводить нет смысла . её тут и так полно.
надо конкретный опыт и результат. он есть но никто его не будет повторять, кароче замкнутый круг.
