Alfic, в этой схеме земля и надежда на работу волнового процесса.
Иначе будет просто сложение мощностей.

Voyage, 200-300 кГц без проблем получают в сварочных осциллятор, поищи в инете схемы сварочных осцилляторов.

Alfic пишет: Voyage, 200-300 кГц без проблем получают в сварочных осциллятор, поищи в инете схемы сварочных осцилляторов.

Не работают сварочные инверторы на таких частотах! 60-120кГц. - максимум, что доводилось встречать при их ремонте! На полевиках частота чуток выше, 100-120кГц., а на IGBT-60-70-80кГц.

diod пишет:

Alfic пишет: Voyage, 200-300 кГц без проблем получают в сварочных осциллятор, поищи в инете схемы сварочных осцилляторов.

Не работают сварочные инверторы на таких частотах! 60-120кГц. - максимум, что доводилось встречать при их ремонте! На полевиках частота чуток выше, 100-120кГц., а на IGBT-60-70-80кГц.

Владимир, ну что я могу сказать, значит не все осцилляторы ты ремонтировал.

Alfic пишет:

Gluxar пишет:

Vlad пишет:

Russo пишет:

uvsem пишет: Каакя там нестабильность-нет её И вообще здесь это не катит тк у капы всё на коленке

Не знаю что за хитровыеб… коленка у Капы, но сколько лет мы трахаемся с этими катухами, а воз и ныне там. Нужно обращать внимание на все мелочи и детально разбираться.

Все правильно говоришь Руссо... ДЬЯВОЛ КРОЕТСЯ В ДЕТАЛЯХ...

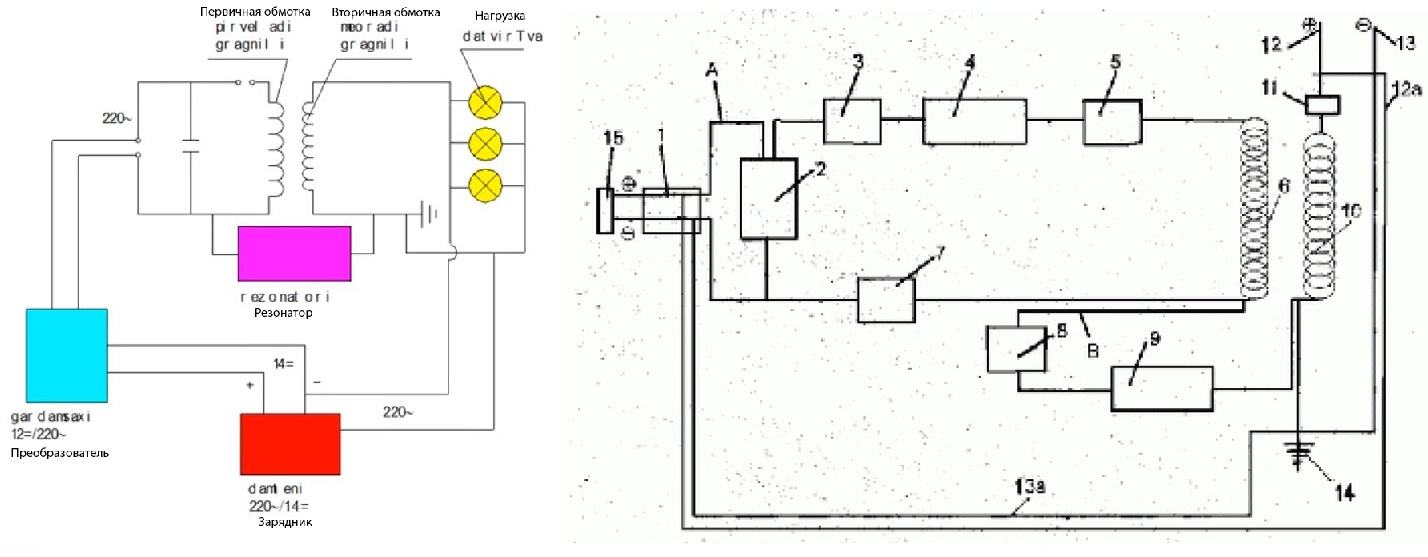

Да не в деталях, а в правильном понимании,как то Вадик приводил схему для примера,даже видео у его было,да вот схема

Так же и у КАПЫ, токи вырабатываются по высокой частоте,а напряжения по низкой частоте.Схема эта чисто для понимания, а суть одна и таже.

Ну давай прикинем, что к чему.
Происходит трансформация 1 к 17 , то есть 12х17 на 17 витках получаем 204 Вольта (это ВЧ), с током будет наоборот I делим на 17, то есть, что бы получить 23 Ампера (для 5 кВт) нужно по 12 Вольтам подать 391 Ампер, 12х391А =~4,7кВт!!!
Всё нормально, так и должно быть?

(идея правильная, но точно не с этой схемой)

Зачем туда подавать электричество 300Кгц достаточно просто замыкать одну обмотку типа этого

diod пишет:

Alfic пишет: Voyage, 200-300 кГц без проблем получают в сварочных осциллятор, поищи в инете схемы сварочных осцилляторов.

Не работают сварочные инверторы на таких частотах! 60-120кГц. - максимум, что доводилось встречать при их ремонте! На полевиках частота чуток выше, 100-120кГц., а на IGBT-60-70-80кГц.

Причем здесь инвертор к осциллятору это разные вещи инвертор преобразует сеть в сварочный ток при 70Кгц. А осциллятор просто подмешивает высокую частоту чтобы сварщику легко дугу зажигать а не стучать электродом по металу 10 раз короче для облегчения зажигания дуги. А вы ссоритесь не о чем. А вот нашел рис.

uvsem пишет: Ребята -вы наверное не местные?-всё что связано с излучениями уже не раз проходили .Пошли по десятому кругу-пора бы остановиться

ru.aliexpress.com/item/0-5mmpb-X-ray-pro...4ce6ab3f62cc0ec777b8
ru.aliexpress.com/item/cheap-X-ray-prote...4ce6ab3f62cc0ec777b8
ru.aliexpress.com/item/Discount-0-5mmpb-...25&priceBeautifyAB=0
ru.aliexpress.com/af/%25D0%25B4%25D0%25B...id=SB_20180406213811
ru.aliexpress.com/af/%25D1%2580%25D0%25B...9&isViewCP=y&catId=0

Вояж ни какую катушку он не раскачивает!!!!
Нарисуй схему как ты её понимаешь..

Катков Е.А Кромин Г.С Элементы и системы радиолокационных станций. части 1 и части 2, две книги

29jay пишет: Вояж ни какую катушку он не раскачивает!!!!
Нарисуй схему как ты её понимаешь..

А вот и нет! Именно катушка резонатор, накапливает энергию в виде магнитного поля, с нее и снимают.
