БТГ Капанадзе теория и практика

Вам...виднее..

Не совсем всё так, как ты понял.
У классического ТТ всегда переменка!

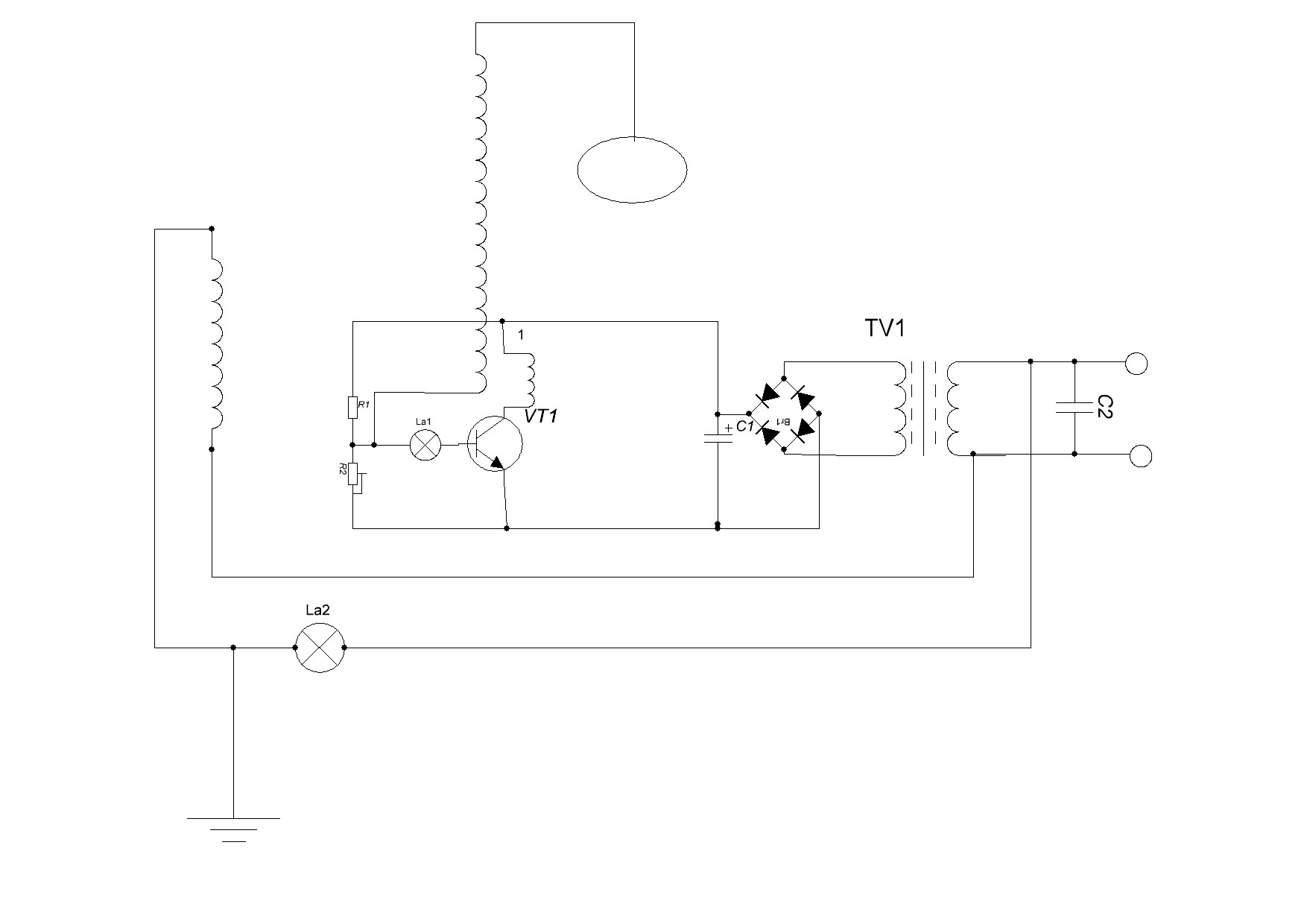

описание работы.....на первичку транса с инвертора подается напряжение (около 220в) это напряжение идет так же и на нагрузку....со вторички транса снимается напруга для питания качера..скажем 9 вольт( в базу транзистора качера лутьше впаять лампочку накаливания..у меня впаяна на 28 вольт ...так проще настроить качер и не сжечь транзистор)....при включении инвертора..начинает работать качер облучая ВЧ отдельную катушку которая включена в последовательно в цепь нагрузки..при наличии "земли" точки подключения нагрузки с катушкой ( На схеме забыл нарисовать).амплитуда наводки от качера на отдельную катушку возрастает почти в 2 раза..что вызывает яркое свечение нагрузки...соответственно на первичке транса получается поднятое напряжение...которое подымает напругу и на вторичке...то бишь на питании качера..что вызывает повышение излучения качера на облучение отдельной катухи..что опять вызывает повышение напруги в первичке транса..все это разгружает транс инвертора...все идет по нарастанию до пробоя транзистора качера... то есть схема разгоняет сама себя..как нормально его защитить пока не придумал..все ловлю лабороторным автотрансом вручную...но принцип работает... все по отдельности здесь описаное ..на последних видео на моем канале..просто я собрал все это в кучу.....кому интересно..пробуйте..повторять больше не буду..схема больше недели весит на сайте..и ноль внимания

Что вы еще забыли нарисовать? Может схему ВВ ВЧ? Может конструкцию катух? Может еще что? Это чтобы нам сто раз не спрашивать потом, а вам в сотый раз не удивляться нашей тупости.
.

....получается поднятое напряжение...которое подымает напругу и на вторичке...то бишь на питании качера..что вызывает повышение излучения качера на облучение....

А стабилизировать питание качера не судьба?

...а чтоб не ерничить никак?
стабилизировать нельзя..в этом все и заключено.и импульсники использовать не стоит..кулабухов уже сколько бьется со своей установкой..

red пишет: ...а чтоб не ерничить никак?
стабилизировать нельзя..в этом все и заключено.и импульсники использовать не стоит..кулабухов уже сколько бьется со своей установкой..

Саш, приветствую! На выходе инвертора чистый синус? С заземлением лучше работает? Если да, то в какой точке подключается заземление? Спасибо!.....А если питание качера застабилизировать, все равно ничего не дает!?

diod пишет:

red пишет: ...а чтоб не ерничить никак?
стабилизировать нельзя..в этом все и заключено.и импульсники использовать не стоит..кулабухов уже сколько бьется со своей установкой..

Саш, приветствую! На выходе инвертора чистый синус? С заземлением лучше работает? Если да, то в какой точке подключается заземление? Спасибо!

Вова привет..на инверторе что хочешь хоть модофицированный синус хоть синус на видео на задней странице видно как синус меняется при вч....без земли вообще не работает..земля между катушкой и нагрузкой..

НЕЛЬЗЯ стабилизировать качер...возрастающее излучение.."разгоняет" схему..при стабилизации разгон исключен!!!!!!!!!!

Какое напряжение у тебя идет на питание качера и как быстро оно растет?

diod пишет: Какое напряжение у тебя идет на питание качера и как быстро оно растет?

начинаю с 9 заканчиваю 40в...почти мгновенно..только танец бубном помог поймать это все
805 в метале держит неплохо до 60 вольт..в пластмасе сразу вылетает..на базе обязательно лампочка..ограничивающая ток..

red пишет:

..все это разгружает транс инвертора...все идет по нарастанию до пробоя транзистора качера... то есть схема разгоняет сама себя..как нормально его защитить пока не придумал..все ловлю лабороторным автотрансом вручную...но принцип работает... все по отдельности здесь описаное ..на последних видео на моем канале..просто я собрал все это в кучу.....кому интересно..пробуйте..повторять больше не буду..схема больше недели весит на сайте..и ноль внимания

...что Вам мешает поставить на вторичке ограничение по напряжению (та же автомобильная "шоколадка")?
...и ссылку на Ваш канал можно?
