БТГ Капанадзе теория и практика

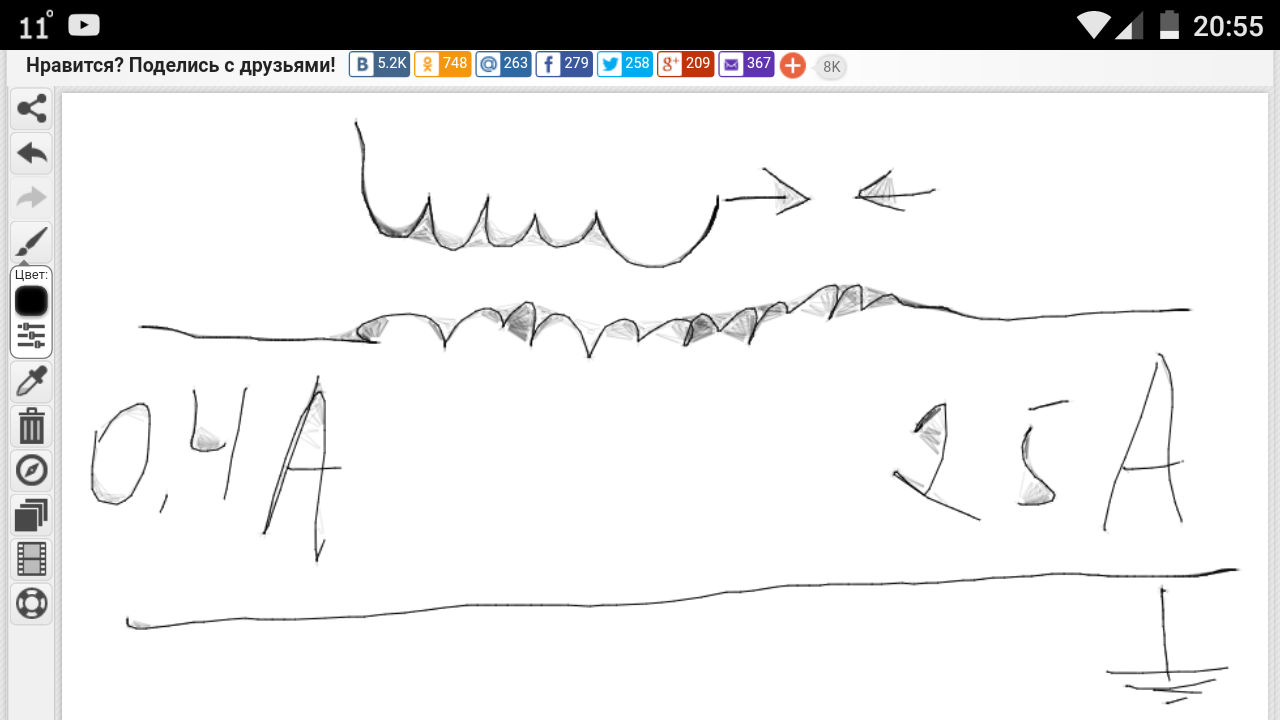

Добавлю и своих пару слов о выходной катушке Капанадзе. Я давно интересуюсь этой темой и сам неоднократно сидел и разбирал все видео Капанадзе. Так вот, по поводу ГринБокса пришел к тому же выводу, что и Романов объяснял по поводу выходной катушки. Я тут нашел фотку из видео, где была снята катушка после демострации ГринБокса, так вот там видно сколько проводов входин в нее, и сколько выходит. Я нарисовал внизу на картинке принципиальную схему этой катушки, я думаю что все так и есть как просто объяснял на видео Романов. Дальше думаем.

LampPozitron пишет: Добавлю и своих пару слов о выходной катушке Капанадзе. Я давно интересуюсь этой темой и сам неоднократно сидел и разбирал все видео Капанадзе. Так вот, по поводу ГринБокса пришел к тому же выводу, что и Романов объяснял по поводу выходной катушки. Я тут нашел фотку из видео, где была снята катушка после демострации ГринБокса, так вот там видно сколько проводов входин в нее, и сколько выходит. Я нарисовал внизу на картинке принципиальную схему этой катушки, я думаю что все так и есть как просто объяснял на видео Романов. Дальше думаем.

Маладец
Так как ты нарисовал, можно и без заземления, но надо зациклить на магнитопроводе
С землей можно обойтись без бифа
Сравни

Похоже очень, видел я этот рисунок не раз, да здесь и без второй(земляной) обмотки можна. Но на фото четко видно, что там две независимые обмотки из красного и белого проводов. Я больше склоняюсь к первоисточнику так сказать. И не факт что там бифиляр. То, что в коробке зеленой, так там не что иное, как генератор 220вольт на ключах, а вот транс там или что, тут уже интересно как реализовано.

LampPozitron пишет: Похоже очень, видел я этот рисунок не раз, да здесь и без второй(земляной) обмотки можна. Но на фото четко видно, что там две независимые обмотки из красного и белого проводов. Я больше склоняюсь к первоисточнику так сказать. И не факт что там бифиляр. То, что в коробке зеленой, так там не что иное, как генератор 220вольт на ключах, а вот транс там или что, тут уже интересно как реализовано.

Дайте схему 12/220 50 герц синус
Простую и недорогую

Держи radiokot.ru/circuit/power/converter/19/ собирал и проверял. Проще схемы не нашел.

LampPozitron пишет: Добавлю и своих пару слов о выходной катушке Капанадзе. Я давно интересуюсь этой темой и сам неоднократно сидел и разбирал все видео Капанадзе. Так вот, по поводу ГринБокса пришел к тому же выводу, что и Романов объяснял по поводу выходной катушки. Я тут нашел фотку из видео, где была снята катушка после демострации ГринБокса, так вот там видно сколько проводов входин в нее, и сколько выходит. Я нарисовал внизу на картинке принципиальную схему этой катушки, я думаю что все так и есть как просто объяснял на видео Романов. Дальше думаем.

На счёт схемы +100500, ну или очень близко.
На счёт Романова..., нужно ещё пересмотреть, а то может, что то упустил из его "умных" речей.

Вот делать на EG8010 это хорошая идея и мощность можно получить желаемую. Но нам для начала не нужно мощный ген 220 с синусом. Достаточно и до 100Вт, а то и меньше. Дело ведь не в этом, тут главное эффект словить. У Капанадзе на сколько я понимаю, он не городит большие и мощные преобразователи на выходе, чтобы получить 220в и 25А, на примере ГринБокс и Банки. У него проще это и не так габаритно по железу с фильтрами и прочими эл.компонентами. Я думаю, что эффект и возникает в выходной части катушки.

realstrannik.com/media/kunena/attachments/565/CoilCap.jpg
Вообще похоже на правду... может быть так. Только может быть индуктивность одной обмотки 1,5 раз или около того ниже или выше другой обмотки, как там кто-то писал?

И в дополнение хочу сказать следующее: в одном из видео Капа говорил, что установка расчитанная на 5кВт может дать и больше, просто они боялись что сгорит все. Я это к тому говорю, что выходная часть у Капанадзе реализована нестандартно и в ней нет киловатных инверторов, поскольку если инвертор расчитан до 5кВт, то он никак не выдаст больше по желанию т.к. уйдет в защиту и вырубиться либо сгорит. У него преобразователь только один, тот что на двух ключах + вв потенциал и все. Ну ладно, это все бла бла бла.

Дак это понятно кроме ламп в нагрузке входное устроиство..
