БТГ Капанадзе теория и практика_3

Вадику лично приватно

GV пишет:

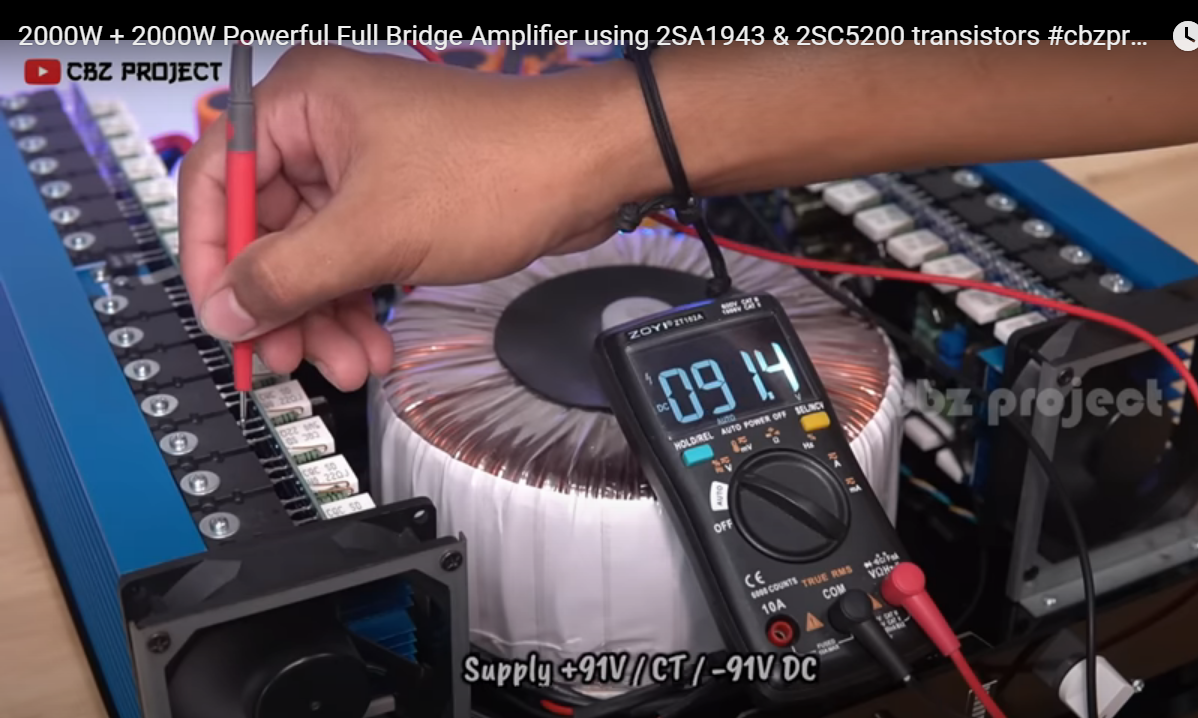

К слову как выглядят 2квт не СЕшных.....для тех кто любит лепить преобразователи- сравните с банкой Капанадзе!

GV пишет:

К слову как выглядят 2квт не СЕшных.....для тех кто любит лепить преобразователи- сравните с банкой Капанадзе!

Всё зависит от частоты.
Dc-dc преобразователь на частоты 50-150 кГц имеет корпус ТО-220, а тот же преобразователь на 1 МГц имеет корпус sot23-5. Тоже самое и с дросселями и т. д.
Блок на рисунке скорее всего работает на частоте до 150 кГц.
К тому же на фото звуковой усилитель мощности.
Кстати, мощность и соответственно размеры сильно зависят и режима работы. Усилители класса А жрут немерено, а импульсные гораздо эффективнее и соответственно меньше размером при той же мощности.

Alfic пишет:

Всё зависит от частоты.
Dc-dc преобразователь на частоты 50-150 кГц имеет корпус ТО-220, а тот же преобразователь на 1 МГц имеет корпус sot23-5. Тоже самое и с дросселями и т. д.
Блок на рисунке скорее всего работает на частоте до 150 кГц.
К тому же на фото звуковой усилитель мощности.
Кстати, мощность и соответственно размеры сильно зависят и режима работы. Усилители класса А жрут немерено, а импульсные гораздо эффективнее и соответственно меньше размером при той же мощности.

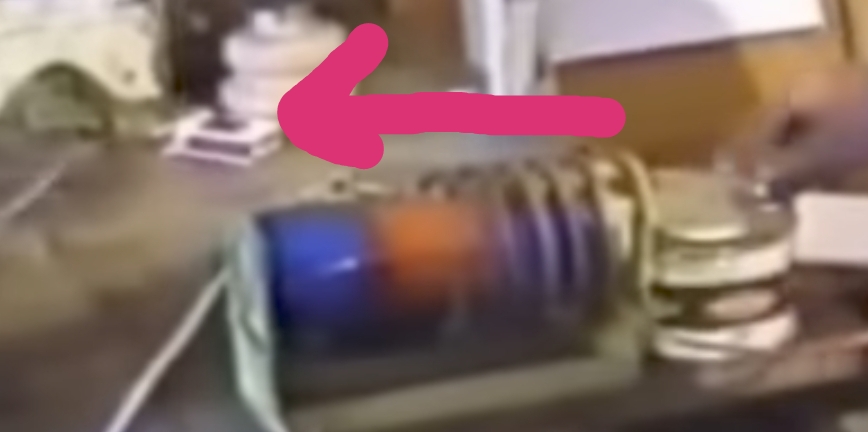

На видео Банка- обычный траф, там нет ферритового вч трансфоматора, упор на это был )))
Я к чему веду- забудьте про преобразователи, конденсаторы и всякие электроловы- это все туфта!

29jay пишет:

Вадику лично приватно

Ну не томи....

GV пишет:

...На видео Банка- обычный траф, там нет ферритового вч трансфоматора, упор на это был )))
Я к чему веду- забудьте про преобразователи, конденсаторы и всякие электроловы- это все туфта!

Обычный траф может быть в любой установке. Банка 2003 - обычный транс (... возможно перемотанный )
Забыть про преобразователи и Конденсаторы .... не получится. Электроловы - легко ( но для баранов .... штурмующих даже не ворота, а стену рядом) .... это станет полосой забвения.
Кстати .... Джей "Вадику приватно" .... даёт идею ( или их несколько?) .... имеющую право на жизнь (... только не все линии .... правильно нарисованы...Цензура )

HITACHI пишет:

29jay пишет:

Вадику лично приватно

Ну не томи....

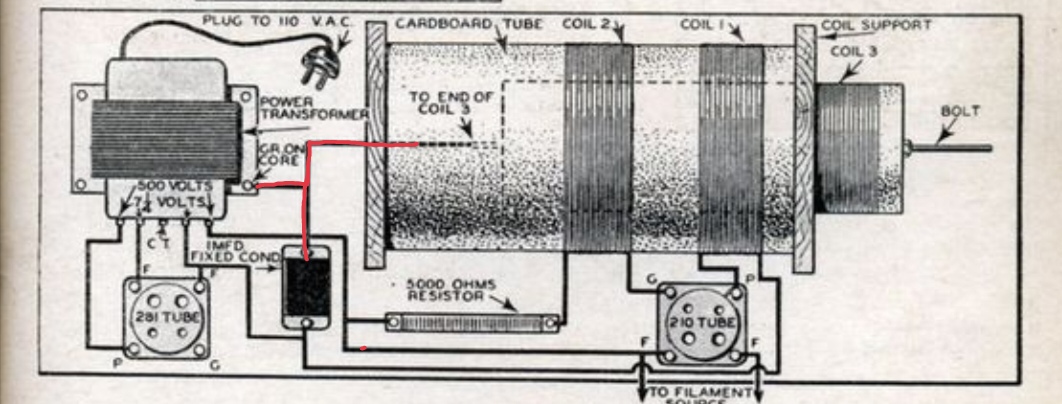

Что не видно на схеме как и к чему подключена катушка под номером 3???

29jay пишет:

HITACHI пишет:

29jay пишет:

Вадику лично приватно

Ну не томи....

Что не видно на схеме как и к чему подключена катушка под номером 3???

И к чему она подключена?
И самы интересные вопрос: что ты этим хотел сказать?

видишь выводы трансформатора???,видишь вывод к 3 катушке ,нет??? дак чему подключены катушка 3:dash:

29jay пишет:

видишь выводы трансформатора???,видишь вывод к 3 катушке ,нет??? дак чему подключены катушка 3:dash:

Ты думаешь я слепой? Как я тогда читаю и пишу?!
Что ты хотел этой картинкой сказать? Или мы должны читать твои мысли?!
