БТГ со скифа 2016

Не квадрат пишет: ...очень просто стоячую волну увидеть на газоразрядной лампе или ЛДС. Если она "бежит" - то хрен Вы разберетесь - увидите мерцание. Если она стоит - то на лампе Вы увидите узлы пучности и напряжения - владейте.....

данный способ справедлив только для катушек намотанных в один слой и не малых размеров.Да и точность данного метода оставляет желать лучшего.

как вариант пучности напряжения замерять пустотелой катушкой с осциллом, а пучности тока - волномером из двух диодов и кондера с антенкой нагруженный на миллиамперметр

Использовал простейший ген - он автоматически встает на нужную в данном случае частоту

...нетуж тогда просто светодиод с индктивностью

а вообще делается все не так, берем глюч цепляем на него вторичку, подаем короткие и смотрим частоту звона.
Потом настраиваем нормальный ген на частоту звона и после этого проверяем пучности...

IB сообщил и подтвердил что схема не полная , говорит чего-то не хватает, но попробуйте догадаться сами..
и это не заземление...

doktorsvet пишет: а вообще делается все не так, берем глюч цепляем на него вторичку, подаем короткие и смотрим частоту звона.
Потом настраиваем нормальный ген на частоту звона и после этого проверяем пучности...

IB сообщил и подтвердил что схема не полная , говорит чего-то не хватает, но попробуйте догадаться сами..
и это не заземление...

По мне, так нехватает ОС для ВЧ гена. Зачем мучаться и ловить за хвост волны?

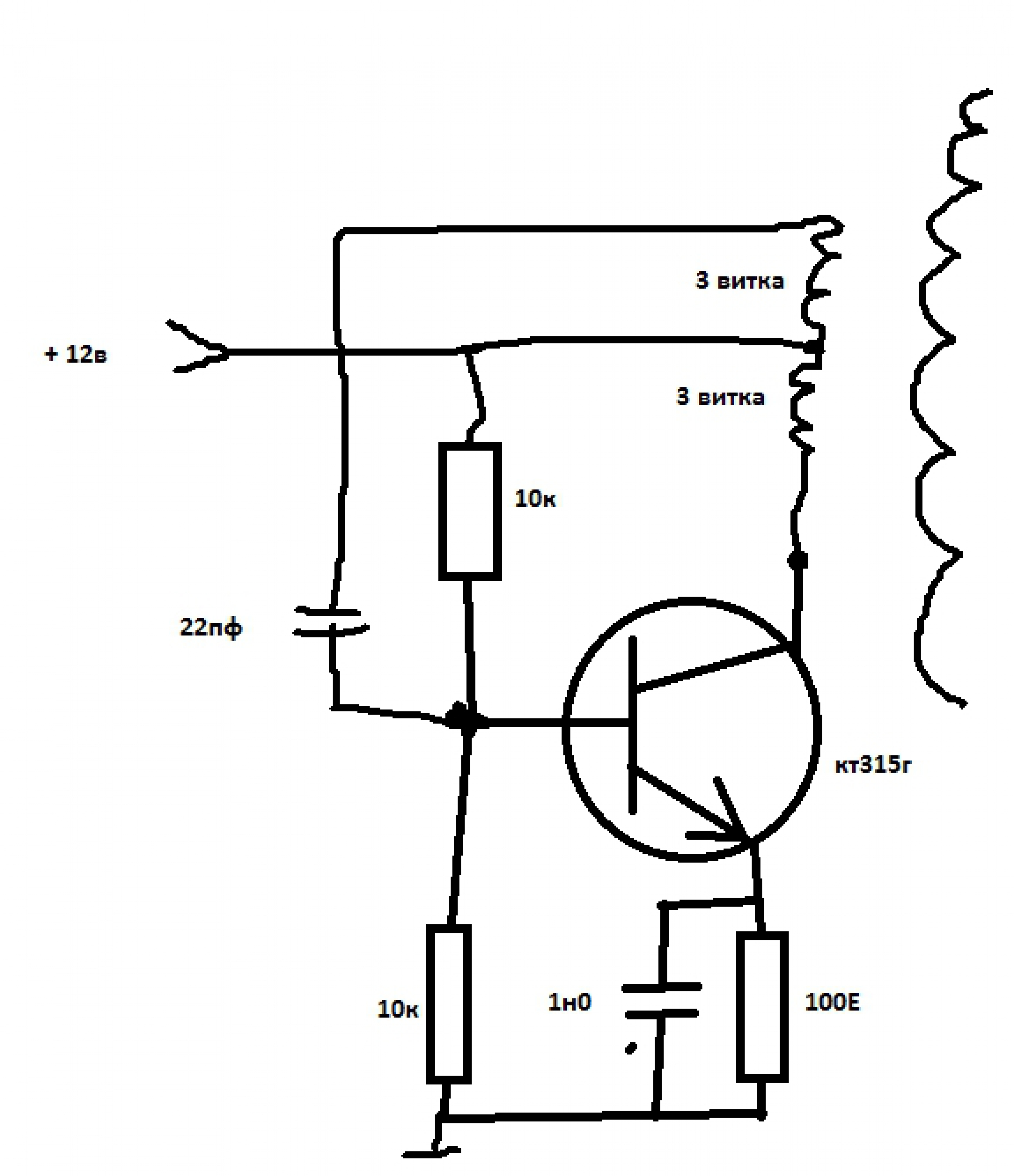

doktorsvet пишет: ну вон я выкладывал на кт315 качер, автоподстраивается как бы....

ВЧ не должен постоянно работать, 30% мощности грохните на преодоление противофазы.

По идее,должна работать и импульсная накачка,если решить вопрос синхронизации...

______________________________________________________________________________________________________________________

asni пишет: От руки схема экса.

Нужно открыть тему Искуственные линии,кому то из модераторов.Мне просто нет времени,но могу положить сканы.

______________________________________________________________________________________________________________________

berserk пишет:

asni пишет: продолжение

не нужно в таком формате
вот в формате дежавю, можно читать прямо на яндекс диске
yadi.sk/i/kVyKSfBdni2Ur

______________________________________________________________________________________________________________________

HIDE пишет: Похоже,лузеры и делетанты выполнили свою миссию - посмотрим,на сколько вправнi специалисты-классики...
ролик от 001Fedor

______________________________________________________________________________________________________________________

юрий61 пишет: Эксперимент некорректен. Не показана реакция в нагрузке чисто на ВЧ возбуждение. Т.е. с выключенным НЧ генератором.

Что то мне так уж кажется, что на экране осцилла видна не прибавка мощности НЧ за счет ВЧ, а просто реакция системы на ВЧ возбуждение. Сколько ВЧ генератор через индуктор выдает в систему, столько мы и видим.

ПС С какого это перепуга, пучности тока в полуволновом отрезке провода располагаются по его концам??? Там - пучности напряжения, а не тока.

______________________________________________________________________________________________________________________

Green пишет:

HIDE пишет: Похоже,лузеры и делетанты выполнили свою миссию - посмотрим,на сколько вправнi специалисты-классики...
ролик от 001Fedor

Работать то будет но толку ...
Если увеличивать например мощность пуш пула в 10 раз тогда и мощность вч генератора нужно будет увеличить
в 10 раз ,иначе толку от вч никакого не будет.

Еще два года тому, вот здесь 001-lab.at.ua/forum/2-11-3 , Игорь_Б, рассказывал о чем то похожем (сообщение №33).
Может поможет разобраться с настройкой.

Хех что то очень похоже на схему которую сейчас ковыряем Ну а че, слизали с 2013 года, никто не помнит
Вот и я говорю, почему то получается полуволна...
И вроде если говорить про диполь, должно быть две катушки...

Magur пишет: Не улавливаешь сходства между Игорь_Б и IB ?

Потому и запостил ссыль. Но, долго не мог вспомнить, где я уже что то подобное слышал (читал).
Только картинку по ссылке надо бы перевернуть. На концах нужен максимум тока и 0 напряжения. Я уже начал было подозревать, что вторичка - это штырь.. Но оказалось - сколько то там витков...
