БТГ со скифа 2016

doktorsvet я взял алюминий от пивной банки, половину внутреннего диаметра трубы.
Немного вдвигая в трубу, можно красиво подогнать частоты, ну и само собой передвигая немного обмотку ВЧ.

Можно попробовать намотать катушку диаметр и длина 1 к 8. Тогда по идее как раз пол волнысовпадёт ЛЦ резонансом и будет максимальные колебания. Например 40 метров провода, целая волна, это 7,5, пол волны 3,75 мгц. Учитывая коэфициент укорочения, он очень по разному может себя вести ,какая провода изоляции, какие предметы рядом, может быть от 0,9 до 0,6. Допустим, 0,7. 0,7 на 3,75 = 2,65 мгц. Вот в этом районе должен лц резонанс получиться. Как его словить. Нужно на один конец катушки, который заземлён надеть индуктор из 3-5 витков и от генератора прогонять от 2 до 4 мегагерц, и смотреть на графе, один конец графа на землю, фторой возле середины катушки, 1-5 см, от неё. При ЛЦ резонансе амплитуда сильно возрастёт, либо даже подать импульс короткий и пойдут свободные колебания... Но луще нормально... первый... Так вот потом если хватит чтоб неонка зажгласть, водить неонкой по длине катушки, возле краях должна погаснуть, по середине гореть. С этими автогенераторами много мучаться надо, луще сделать генератор до 4 мегагерц и подобрать какой нибудь полевичок на 55 вольт 10 ампер и им качать индуктор прямоуголникими без никаких ЛЦ резонансов на этом индукторе. Дальше намотать ворой индуктор для низкой частоты, на второй рай, там10-20 витков, виток к витку, желательно эмальным проводом. Потом к концам этой 40 метров катушки подключить конденсатор 0,1 мкф, так как подозреваю, что 40 метров. частота получиться низкая довольно, то индуктор НЧ мотать 0,5 мм проводом и может 30 витков. Найти НЧ резоннса частоту и на неё настроить НЧ генератор, у которого прямоуголники с 50 проц скважностью. Паралельно катушке ЛЦ НЧ тоже не надо никаких конденсаторах. Резонанс ВЧ и НЧ будет только на 40 метров катушке. Потом уже можно фильтрики два подключить как по схеме, но после них не надо ставить конденсатор. Это опять получиться как резонансный конденсатор, врядли фильтриков индуктивность такая, что они существенно что-то будут влиять, вообще их можно не ставить и паралельно 40 метров катушке уже цеплять нагрузку. Потом подстраивать немного частоту НЧ генератора и ВЧ, чтоб может какие-то фазы совпали там.

Святолуг пишет: Можно попробовать намотать катушку диаметр и длина 1 к 8. Тогда по идее как раз пол волнысовпадёт ЛЦ резонансом и будет максимальные колебания. Например 40 метров провода, целая волна, это 7,5, пол волны 3,75 мгц. Учитывая коэфициент укорочения, он очень по разному может себя вести ,какая провода изоляции, какие предметы рядом, может быть от 0,9 до 0,6. Допустим, 0,7. 0,7 на 3,75 = 2,65 мгц. Вот в этом районе должен лц резонанс получиться. Как его словить. Нужно на один конец катушки, который заземлён надеть индуктор из 3-5 витков и от генератора прогонять от 2 до 4 мегагерц, и смотреть на графе, один конец графа на землю, фторой возле середины катушки, 1-5 см, от неё. При ЛЦ резонансе амплитуда сильно возрастёт, либо даже подать импульс короткий и пойдут свободные колебания... Но луще нормально... первый... Так вот потом если хватит чтоб неонка зажгласть, водить неонкой по длине катушки, возле краях должна погаснуть, по середине гореть. С этими автогенераторами много мучаться надо, луще сделать генератор до 4 мегагерц и подобрать какой нибудь полевичок на 55 вольт 10 ампер и им качать индуктор прямоуголникими без никаких ЛЦ резонансов на этом индукторе. Дальше намотать ворой индуктор для низкой частоты, на второй рай, там10-20 витков, виток к витку, желательно эмальным проводом. Потом к концам этой 40 метров катушки подключить конденсатор 0,1 мкф, так как подозреваю, что 40 метров. частота получиться низкая довольно, то индуктор НЧ мотать 0,5 мм проводом и может 30 витков. Найти НЧ резоннса частоту и на неё настроить НЧ генератор, у которого прямоуголники с 50 проц скважностью. Паралельно катушке ЛЦ НЧ тоже не надо никаких конденсаторах. Резонанс ВЧ и НЧ будет только на 40 метров катушке. Потом уже можно фильтрики два подключить как по схеме, но после них не надо ставить конденсатор. Это опять получиться как резонансный конденсатор, врядли фильтриков индуктивность такая, что они существенно что-то будут влиять, вообще их можно не ставить и паралельно 40 метров катушке уже цеплять нагрузку. Потом подстраивать немного частоту НЧ генератора и ВЧ, чтоб может какие-то фазы совпали там.

Даю 101 процент, что сам ты ничего конкретно из описанного не делал, а все, что выше- следует из видео и описаний выложенных другими форумчанами.

Не поломается ли установка, если дополнить вот так?

Это один из вариантов убрать ОЭДС напрочь......
Или просто защитить транзистор от обратки из индуктивности.....

A-tac пишет: Это один из вариантов убрать ОЭДС напрочь......
Или просто защитить транзистор от обратки из индуктивности.....

Да, убрать ОЭДС, пусть не мешает, если плохо рассчитана катушка

"Не поломается ли установка, если дополнить вот так? "
Тогда установка точно не поломается.....
Если не хрупкая, конечно.....

Если брать частоту 14МГц, период у нас 71нс.
Наш импульс не должен превышать 17-20нс. Сами понимаете, за такое время необходимо просто лавинно обрушить мощный импульс.
Это просто мысли, но если внести изменения в схему по Дали, разряжать конденсатор через диффузный диод на катушку, то мощность можно поднять во много раз.

piton6 пишет: хватит заморачиваться...
Резонатор 20 метров провода - длинна волны.
Сворачиваем в катушку диаметром 50мм, 127 витков с шагом 1 мм, проводом диаметром 1мм.
Получаем катушку длинной 254 мм (~26 см). Плюс короткие концы к кондеру...
Все... Резонатор готов
Далее на ней распологаем ВЧ и НЧ катушки...

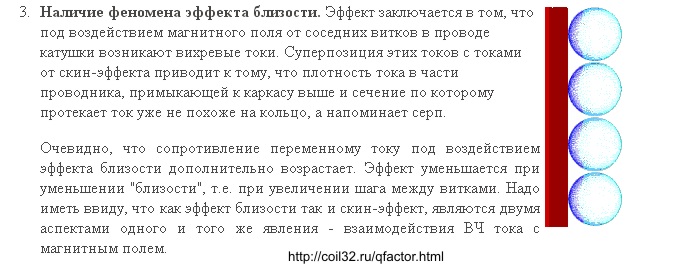

Шаг 1 при диаметре провода 1 - не Айс.

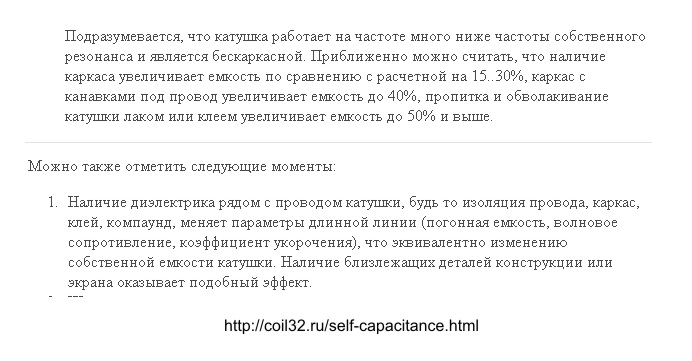

К сведению:





p.s. Сейчас понял вашу ошибку. Вы пишите: "шаг 1мм", а считаете (254 мм) - шаг 2мм. ( Шаг намотки - расстояние между осевыми или образующими линиями провода двух соседних витков. [ГОСТ 20718 75])

Viaceslav_C_ пишет: Не поломается ли установка, если дополнить вот так?

Кпд генератора упадет. Лучше поставить транзистор с запасом по напряжению. Там используется классический автогенератор с индуктивной трехточкой (см. мой пост #40447 ) . А в вч-технике в резонансных контурах снабберные цепочки не используют.
