Эксперименты NikAndr-а

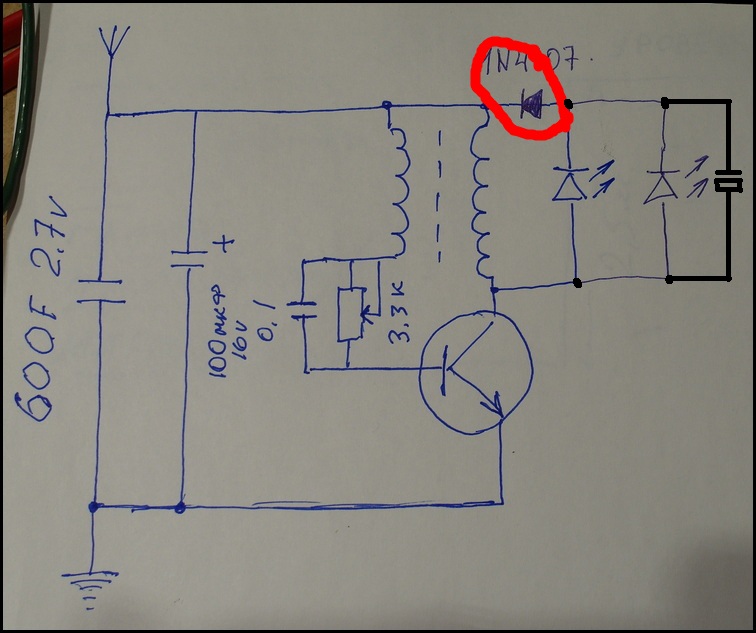

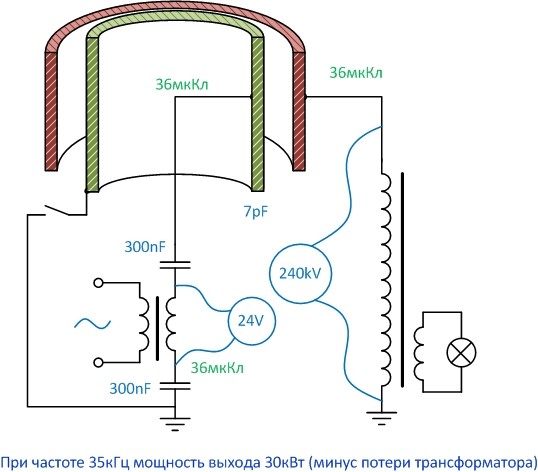

Это не справедливая схема... нужна та в которой вилка диодная имеет место быть!NikAndr пишет:
ВНИМАНИЕ: Спойлер!
ЗЫ

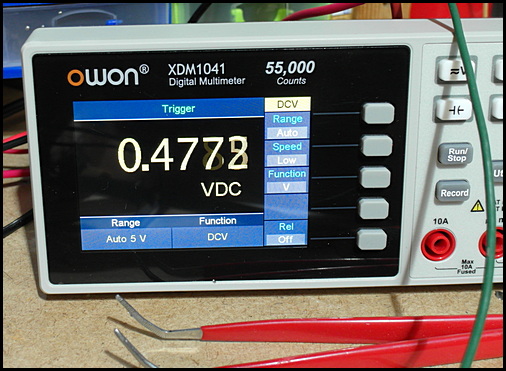

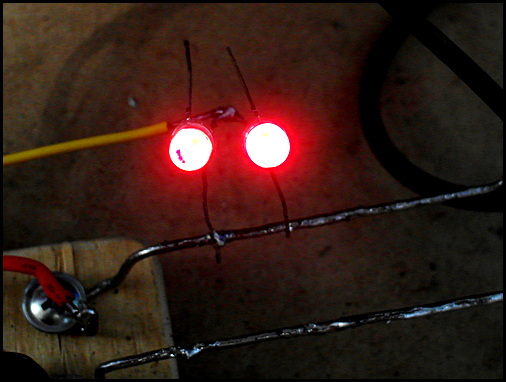

Поставил диод в цепь нагрузки и работа стабилизировалась на уровне около 400мВ

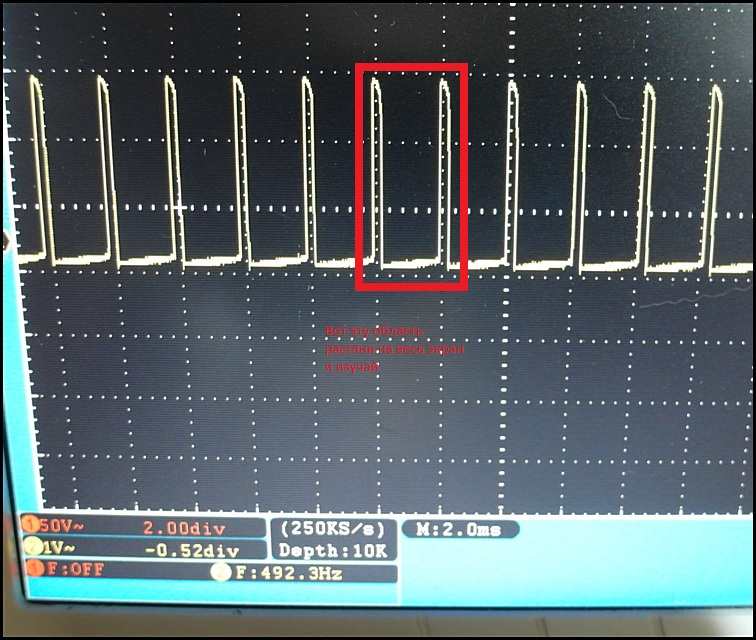

И осциллограмма "застыла" на частоте около 500 Гц с амплитудой 3 В.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Увы, для работы от вилки, не хватает тока..Zmeyg пишет:
ВНИМАНИЕ: Спойлер!
Это не справедливая схема... нужна та в которой вилка диодная имеет место быть!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

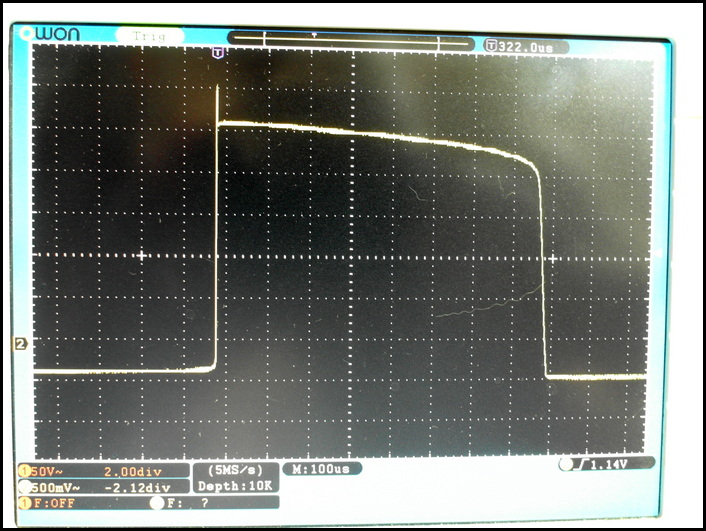

А осциллку растяни чтобы видеть на весь (на максимум) экран и тогда уже её рассматривай. Там видно и "провал" напряжения сразу после открывания транзистора (0 тока через индуктивность), до напряжения падения на переходе. И рост этого напряжения на переходе К - Э по мере роста тока через катушку. И насыщение катушки (когда рост МП прекратился и транзистор закрылся), подъём напряжения до величины падения на диоде + светодиоде ... Много чего видно. А если бы ты сделал два фото (в первом варианте), когда у тебя схема "гуляла", в конце роста напряжения и в начале его снижения их можно было сравнить и увидеть отличия.Можно было бы увидеть, что ток светодиодов увеличился из за роста напряжения (светодиод, он ведь как стабилитрон работает).

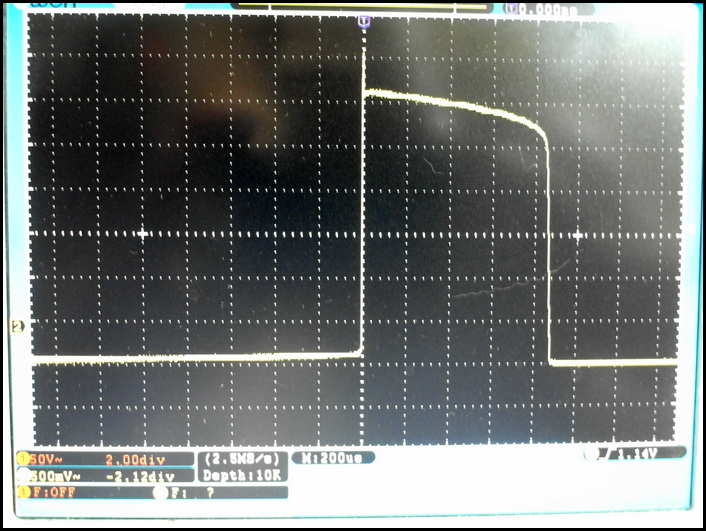

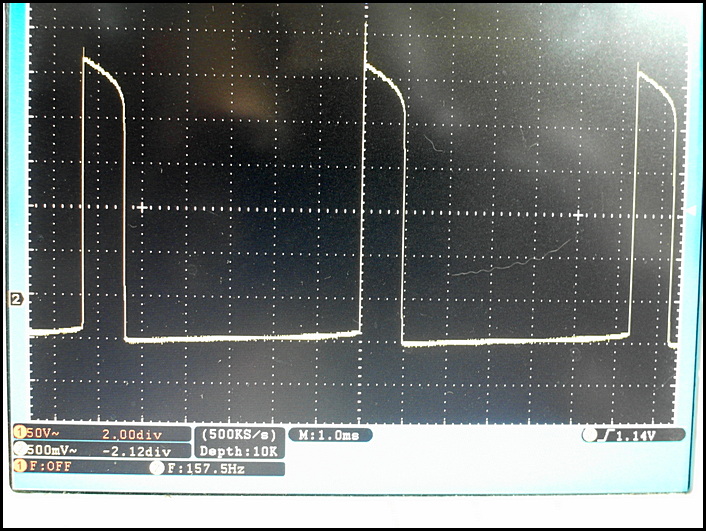

Вот этот участок:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Виталий пишет: А осциллку растяни чтобы видеть на весь (на максимум) экран и тогда уже её рассматривай.
Эт запроста
На нижнем фото - напряжение антенна-земля на входе гравицапы
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Во-о! Захочешь понять проблемы "гуляющей" схемы, посмотри внимательно две рядом расположенные фотки, перед окончанием роста напряжения и после начала его падения.NikAndr пишет: Эт запроста
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Виталий, не поверишь, но этой идее (зажечь светодиодик от заземления, даже без антенны) я уделяю больше времени и души, чем качерам, Теслам, Васмусам и прочим Валералапам вместе взятым..Виталий пишет:
Во-о! Захочешь понять проблемы "гуляющей" схемы, посмотри внимательно две рядом расположенные фотки, перед окончанием роста напряжения и после начала его падения.NikAndr пишет: Эт запроста
Сегодня полночи сидел рассматривал в режиме реального времени осцилки, разницу между взлетом и падением напряжения вижу, но почему так происходит - не могу понять, ума не хватает.. Методом предположения и последующего тыка пытаюсь определить зависимость и реакцию схемки на мои "тыки"..
Аж стыдно - в схеме две детали, а дать ей ума - не могу...
Под "дать ума" имею ввиду, чтобы запитать от заземления если и не весь дом, то хотя бы освещение
Хочется, чтобы было так: подошел, крутнул резистор - в комнате от яркости глазам стало больно, убавил чуток - это в самый раз..
Правильно Моня говорит - дярёвня
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ЖекаК пишет: Добрый.
Вэлком.
Зажигал 40Вт лампу накаливания, по схеме стабилизатора напряжения без электроники, от ноля и земли. Тлела-тухла(не до конца) и так с цикличностью. Спрашивали почему так, помню отшутился-"дыхание земли". Сейчас вижу, я не один.
Привет, Жека! Ты не один, нас уже двое..
Такое впечатление, что где-то под заземлением сидит домовой-земляной и крутит переменное сопротивление: добавит напряжения - убавит... Снова добавит и снова убавит... И так круглосуточно 24\7\365
ЗЫ
"Дыхание Земли" - хорошее определение, и, главное - очень похоже
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
"Дыхание Земли" - хорошее определение, и, главное - очень похоже
[/quote]Почитайте Базиева - Электричество Земли(не смог прикрепить .pdf /djvu) там все написано и гляньте видео
ru.by1lib.org/book/8021017/f8f900
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
