Эксперименты NikAndr-а

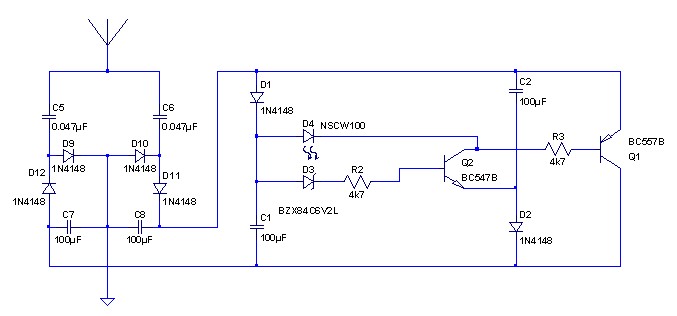

Если интересно помигать светодиодом от куска провода могу предложить такую схему.

Пару метров провода и мигает даже от наводок
Джоуль вору скорее всего не хватает тока

NikAndr пишет:
Вопрос - что значит моя тушка для обсказанной выше ситуации?

Ты, Земля. В данном случае - уединённая ёмкость.

Виталий пишет:

NikAndr пишет:
Вопрос - что значит моя тушка для обсказанной выше ситуации?

Ты, Земля. В данном случае - уединённая ёмкость.

Вероятно я - какая-то неправильная земля, ибо если вместо себя подключаю настоящую землю (не задействованную в схеме) то все гаснет...

Виталий, а чем (какой конструкцией) можно заменить меня в роли уединенной емкости?
В ТТ уединенная емкость понятна, она согласует ГК с внешней средой, а в моем случае мне надо сделать емкость не со средой, а с землей, так?
ЗЫ
А кусок изолированного провода, брошенного на пол - будет ли он являться уединенной земляной емкостью?

vasik041 пишет: Если интересно помигать светодиодом от куска провода могу предложить такую схему.

Пару метров провода и мигает даже от наводок
Джоуль вору скорее всего не хватает тока

Спасибо за схемку! Насколько я понял, ты сам ее собирал. Если так, то уточни, почему схема кажется урезаной, т.е куда делись кондеры С3 и С4? Почему нет диодов D5, D6, D7?
Полярность диодов указана правильно или, как говорят некоторые местные гуру, в схеме есть "тест на дурака"?
И еще - ты стабилитрон и светодиод использовал именно те, что указаны в схеме или можно любые на аналогичные напряжения 5,8 - 6,6в и почему именно эти напряжения используются, откуда там возьмутся 5-6 вольт?

NikAndr пишет: А кусок изолированного провода, брошенного на пол - будет ли он являться уединенной земляной емкостью?

Да. Любая железка, ведро с водой, гофра с вытяжки (вообще идеально, так как будет - регулируемой уединённой ёмкостью). Исходя из твоего рассказа: антенна = катушка индуктивности, ты = ёмкость (конденсатор), нагрузка подключена в вашу "цепь" последовательно. Получился последовательный КК, настроенный на какую то частоту радиоэфира. Нужно "покрутить переменник" (КПЕ), изменить размер гофры, что бы добиться более точной настройки. Осликом хорошо бы посмотреть частоту и амплитуду сигнала на "нагрузке". В точках подключения тебя и антенны к устройству. Я когда то тоже баловался светодиодами и джоуль-ворами, так вот - в подобной схеме (максимальная яркость свечения) на "воре" оказалась частота 1,7 МГц. Подозреваю, что это какая то радиостанция, местного (ныне разбомбленного) Чернобаевского аэропорта.

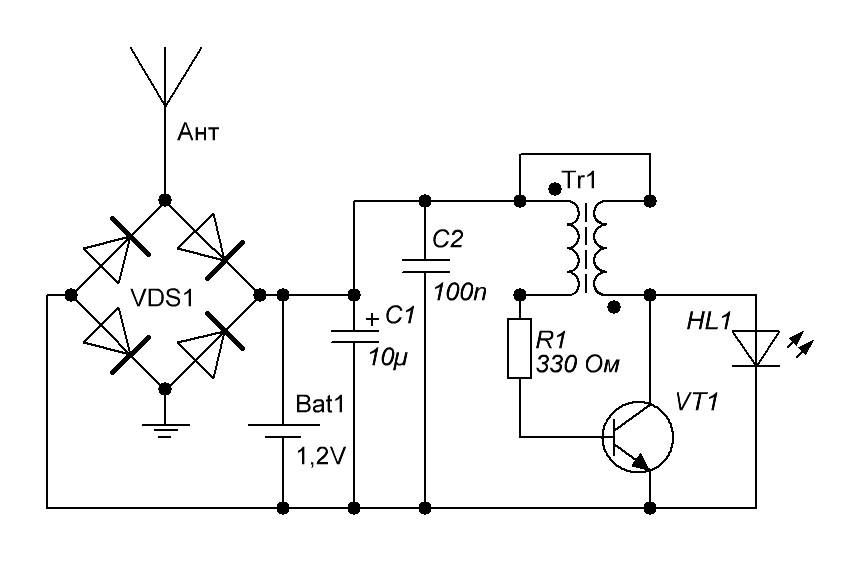

Раз уж ты занялся такими вечняками, попробуй вот такую схему:
Её как раз таки необходимо подключать к земле напрямую, а не через уединённую ёмкость. Транзисторы и диоды, лучше германиевые. Батарейку можешь удалить (по началу), она нужна для более стабильного свечения (в не зависимости от времени суток и погодных условий). Чем выше и чем длиннее антенна и качественнее "земля", тем ярче светит светодиод (я засвечивал матрицу от фонарика). Для ленивых: в качестве антенны можно использовать провода электропроводки 220 В (розетку). Только подключаться через разделительный конденсатор 400 В, 50-100 пФ.

Виталий пишет:

NikAndr пишет: А кусок изолированного провода, брошенного на пол - будет ли он являться уединенной земляной емкостью?

Да. Любая железка, ведро с водой, гофра с вытяжки (вообще идеально, так как будет - регулируемой уединённой ёмкостью). Исходя из твоего рассказа: антенна = катушка индуктивности, ты = ёмкость (конденсатор), нагрузка подключена в вашу "цепь" последовательно. Получился последовательный КК, настроенный на какую то частоту радиоэфира. Нужно "покрутить переменник" (КПЕ), изменить размер гофры, что бы добиться более точной настройки. Осликом хорошо бы посмотреть частоту и амплитуду сигнала на "нагрузке". В точках подключения тебя и антенны к устройству. Я когда то тоже баловался светодиодами и джоуль-ворами, так вот - в подобной схеме (максимальная яркость свечения) на "воре" оказалась частота 1,7 МГц. Подозреваю, что это какая то радиостанция, местного (ныне разбомбленного) Чернобаевского аэропорта.

Спасибо, Виталий за такую подробную и понятную подсказку!!!
Попробую все варианты, указанные тобой, если удастся засветить светодиод - сниму ролик и покажу..

У меня на джоуль ворах частоты какие-то интересные - те, которые намотаны на простых ферритах типа М2000 - показывают на ослике четкую чистую частоту, как правило это килогерцы или единицы мГц, а те гены, что мотаю на высокоиндуктивных аморфных сердечниках - показывают какие-то двойные частоты, например основная что-то типа килогерцовых меандров, модулированных мегагерцовыми пиками, частота которых достигает нескольких десятков мГц..

NikAndr пишет: У меня на джоуль ворах частоты какие-то интересные - те, которые намотаны на простых ферритах типа М2000 - показывают на ослике четкую чистую частоту, как правило это килогерцы или единицы мГц, а те гены, что мотаю на высокоиндуктивных аморфных сердечниках - показывают какие-то двойные частоты, например основная что-то типа килогерцовых меандров, модулированных мегагерцовыми пиками, частота которых достигает нескольких десятков мГц..

Ты схемы рисуй, своих опытов. И точки подключения Ослика, что бы было понятно, что? и куда? можно улучшить, оптимизировать.

220i380 пишет:

Виталий пишет: в качестве антенны можно использовать провода электропроводки 220 В (розетку). Только подключаться через разделительный конденсатор 400 В, 50-100 пФ.

все пути ведут в розетку

Нет, розетка ТУТ (в данном, конкретном случае) абсолютно не причём. Это - АНТЕННА (для ленивых). А конденсатор разделительный на 100 пик, шоб ёбом не токнуло. И частоты ТУТ "утилизируются" практически все, в том числе и статика. Если не ленивый, в ЭТОЙ схеме идеально работает антенна "метёлка".

Виталий пишет: Раз уж ты занялся такими вечняками, попробуй вот такую схему:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Её как раз таки необходимо подключать к земле напрямую, а не через уединённую ёмкость. Транзисторы и диоды, лучше германиевые. Батарейку можешь удалить (по началу), она нужна для более стабильного свечения (в не зависимости от времени суток и погодных условий). Чем выше и чем длиннее антенна и качественнее "земля", тем ярче светит светодиод (я засвечивал матрицу от фонарика). Для ленивых: в качестве антенны можно использовать провода электропроводки 220 В (розетку). Только подключаться через разделительный конденсатор 400 В, 50-100 пФ.

Спасибо, сегодня же и займусь..
В джоуль воре я нагрузку цепляю не между коллектором и эмиттером, а между коллектором и резистором, что идет на базу - так порог включения светодиода заметно ниже.. Параллельно резистору обязательно кондерчик типа wima или К78-2 на 0,1мкф
