C Жекак согласен,10 витков может хватить, кстати блокинг вполне можно регулировать по току и по частоте,-что позволит регулировать потребляемую или выходную мощность.Для чего 3-я обмотка? Именно на коллекторе выделяется ОЭДС,-если снимать ее сразу с колл.,то она мала по напряжению,а если с3-ей обмотки то напряжение ее сложится с напряжением ОЭДС вот и вся сущность. Насчет обмоток,-мотайте как хотите. Собираюсь попробовать на воздухе. Но фазировку обязательно соблюдайте. Валерий.

serv64 пишет:

???

Зачем выводить энергию из системы, если полезная нагрузка (светодиод) уже в системе?
Энергию нужно привлекать

Под катушкой из шинки находится катушка тонкого провода - антенна, подключаемая одним концом через диоды

???

Провел экс по теме, предложенной allanova27.
Докладываю
Фазировка имеет место быть, но разница в оч. небольших пределах

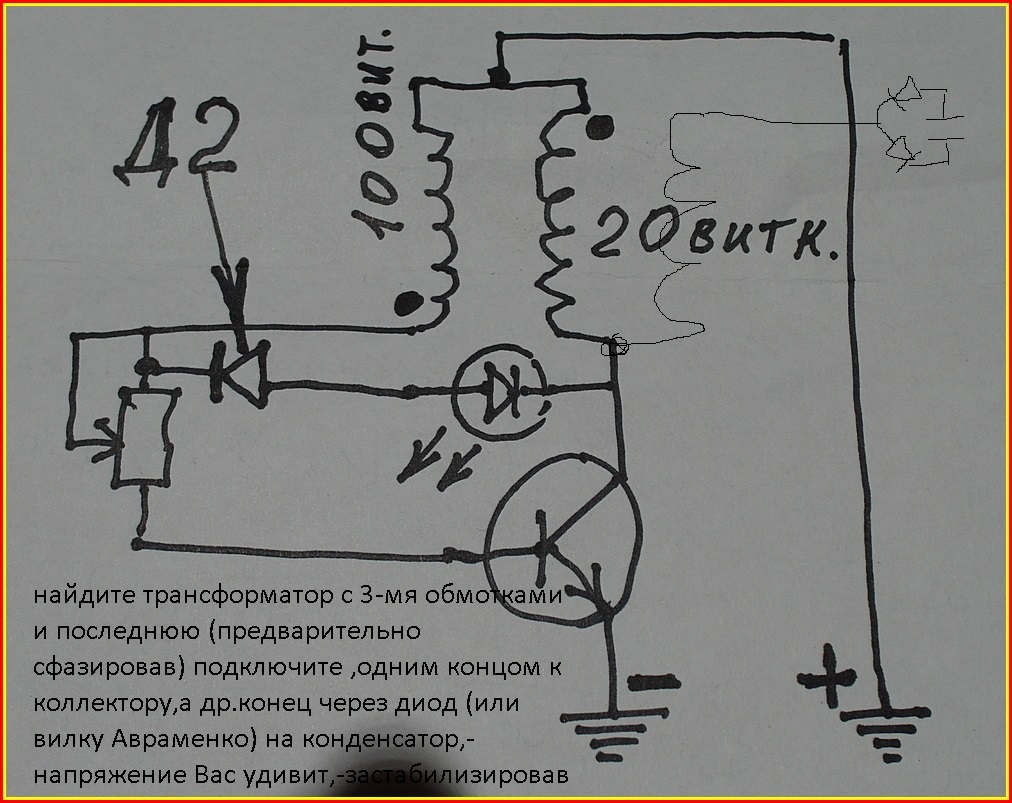

Третья обмотка намотана на том же сердечнике, что и основные обмотки, одним концом третья подключена к коллектору, а на втором конце висит вилка Авраменко. Гравицапа подключана к двум заземлениям, которые выдают 0,33 вольта (фото1)
Два светодиода на гравицапе горят с такой же яркостью, как и без использования третьей обмотки.

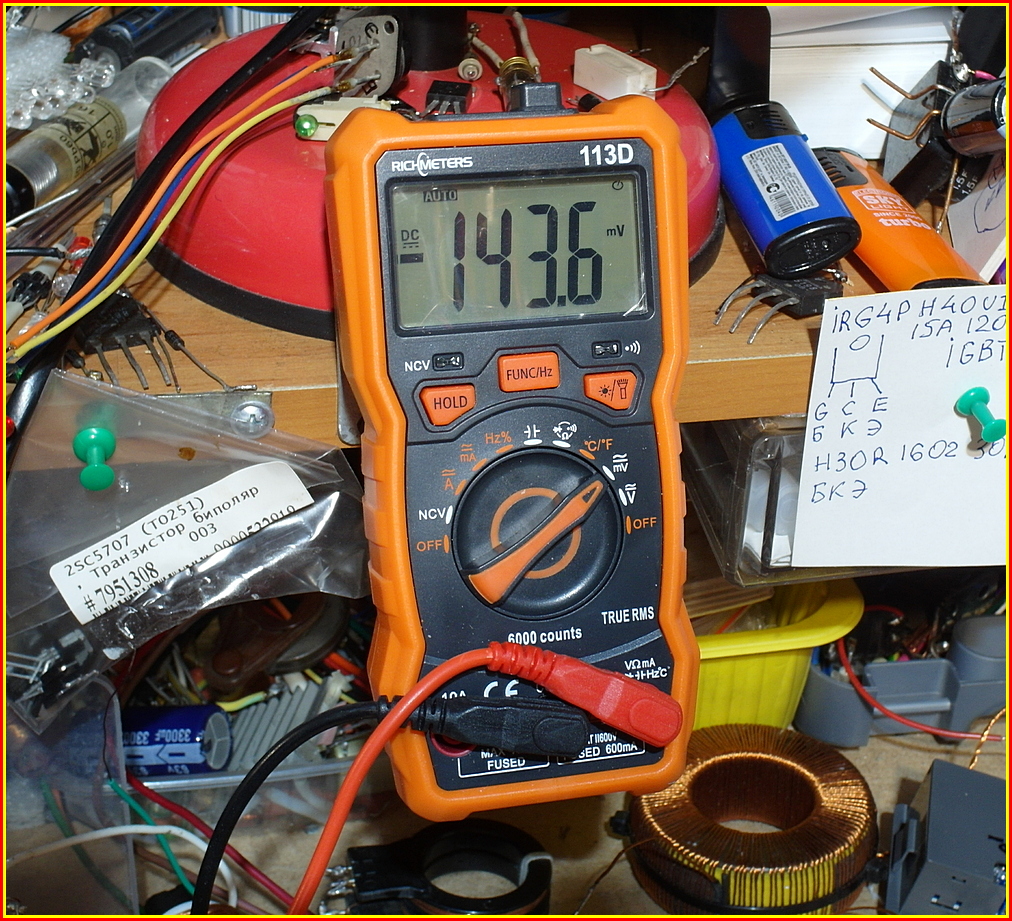

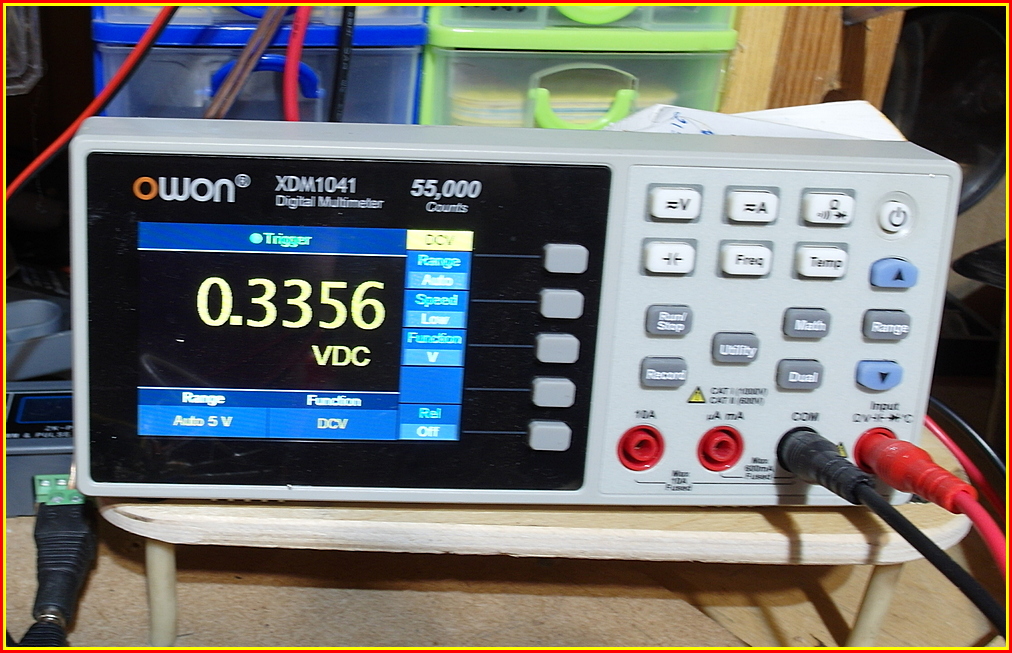

На кондере вилки Авраменко снимается постоянка 0,143 вольта (фото 2)
Этой напруги не хватает для запитки светодиода

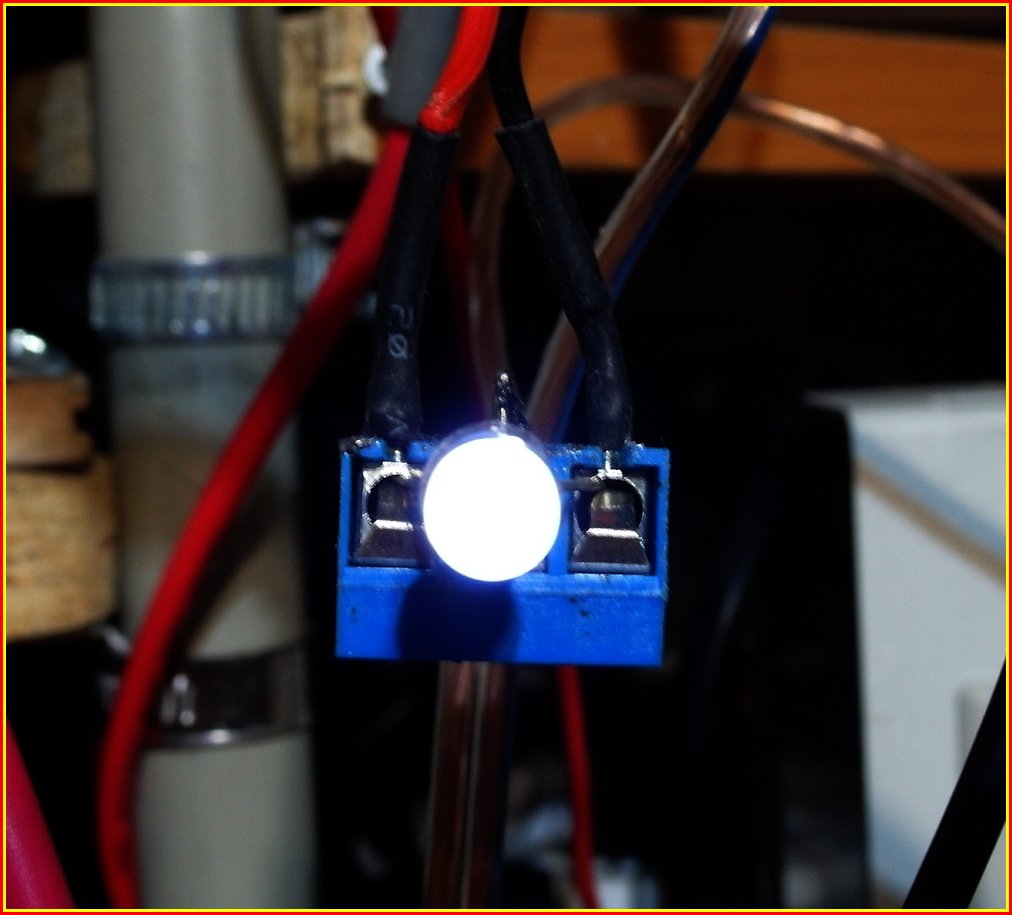

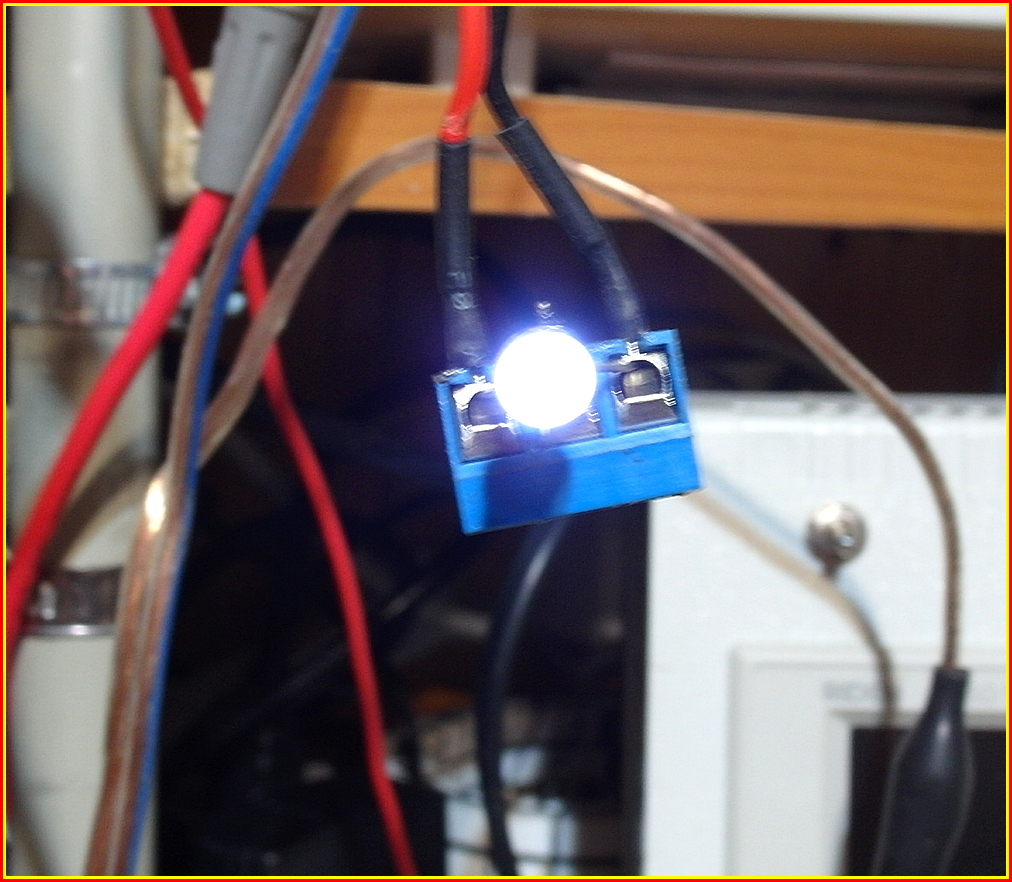

НО КОГДА Я СНИМАЮ один конец светодиода с вилки Авраменко и подключаю его к заземлению, которое не имеет связи с теми, от которых запитывается основная гравицапа, то этот светодиод светит почти в полный накал (фото 3).

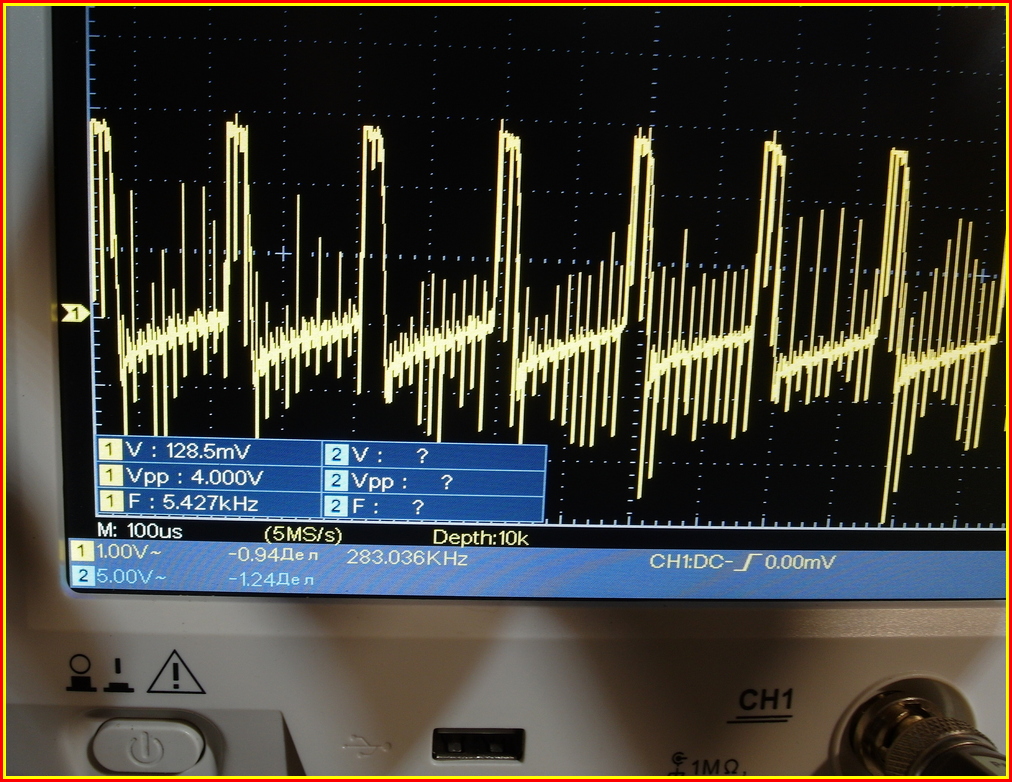

На основных двух светодиодах включение третьего (с вилки) никакого влияния не оказывает.. Замыкаю (закорачиваю) вилку, но на основной гравицапе два светодиода никак не реагируют, горят себе вроде нет никакого третьего светика.. Частота на коллекторе при включении третьей обмотки - пять с копейками кГц... (фото4)
Для меня очень странно, что светодиод с вилки светится при 0,14 вольтах... Этого не должно быть... Думал ослик дает какие-то наводки через щупы - отключил, светодиод горит...
Оч. странно...
На днях намотаю еще один транс с тремя (или с четырьмя) обмотками и помучаю его...
Но в любом случае, светодиод не должен гореть от 0,14 вольта, а он горит...
Капец, короче...

Упростил экс до нижнего плинтуса..
Убрал вилку Авраменко, от нее толку нет, туда надо вешать очень низковольтные шотки, которых в данный момент на столе нету..

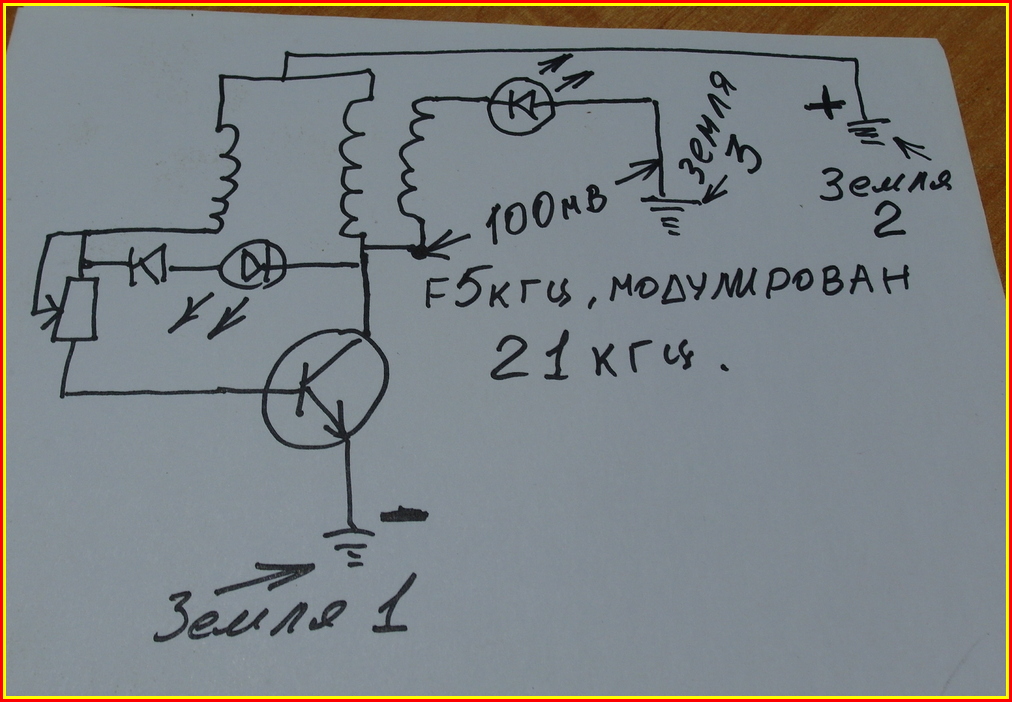

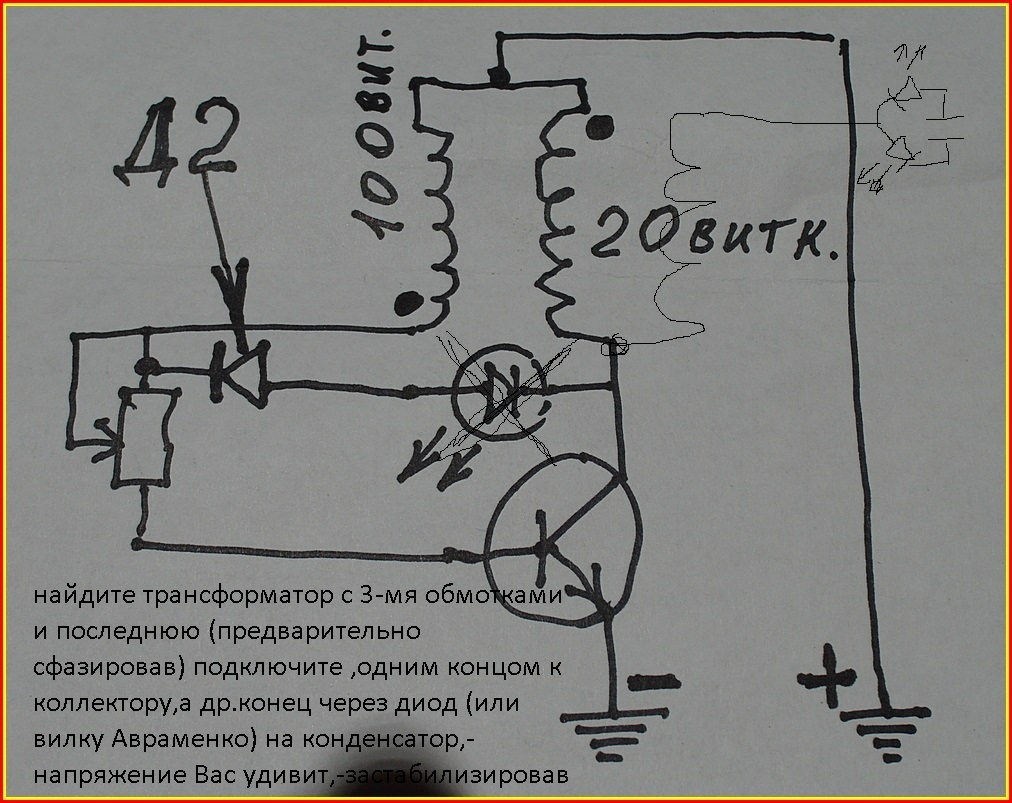

Схема первоначальная плюс третья обмотка (фото 1)

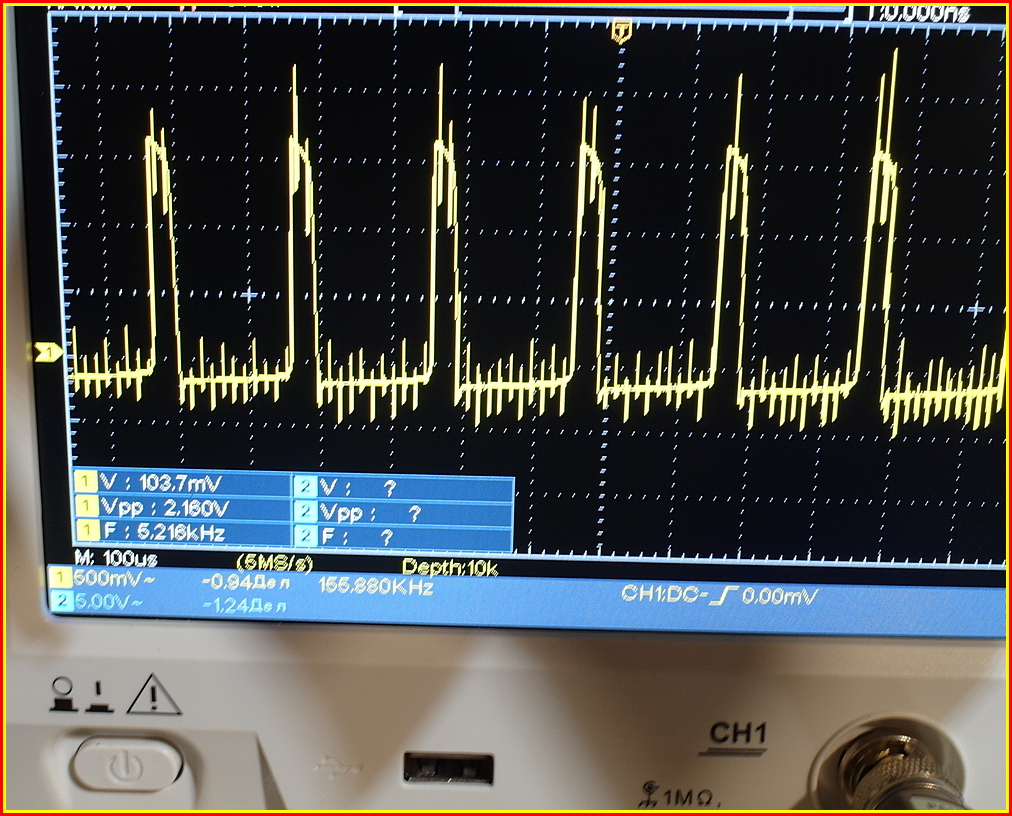

Напряжение на светодиоде 100 милливольт! СТО МИЛЛИВОЛЬТ, КАРЛ!!! Но частота там 5 кгц, модулирована 21 килогерцем... Откуда взялся 21 кГц - убейте не сознаюсь, ибо не знаю..
Но фотках все понятно..
Короче, есть чем позаниматься... Надо намотать трансик с четырьмя обмотками и поизгаляться вдоволь над этими двумя добавленными обмотками..

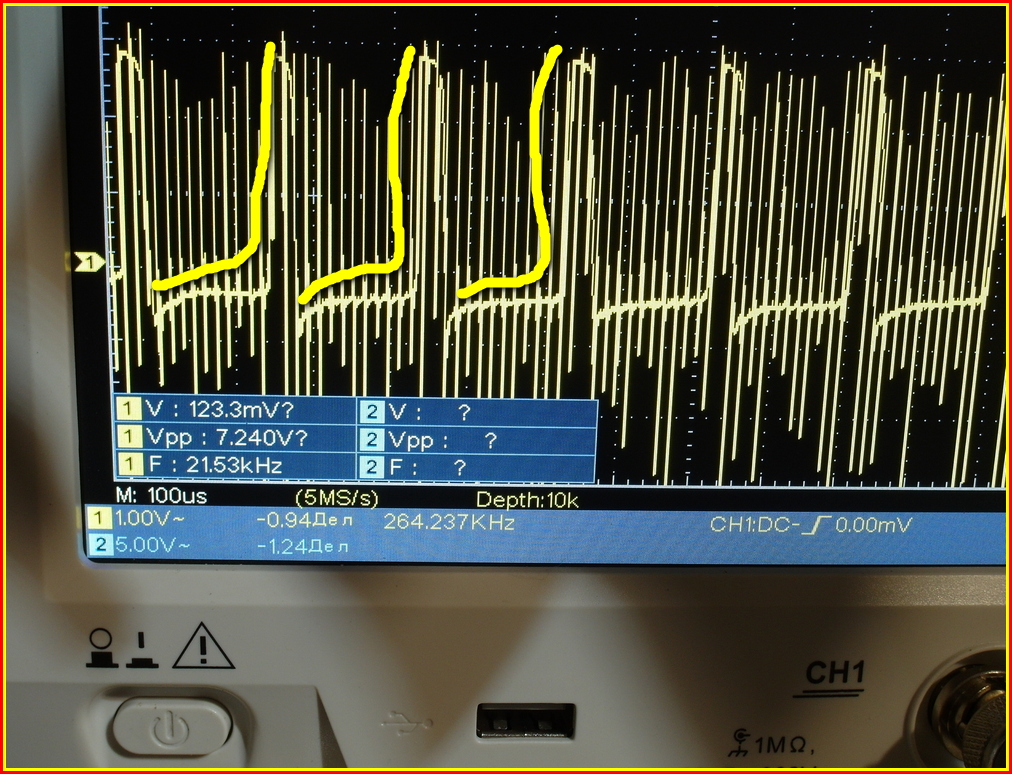

Желтым я нарисовал основную несущую 5 кГц, а "борода" между этими пиками - это уже что-то типа модуляции

Для чистоты экса вырубил на столбе вводной автомат. Захожу в мастерскую а светодиодики горят
Фото получилось какое-то некачественное, снизу два светодиода, а вверху один...

Лирическое отступление

пишет:

Николай Андреевич подскажи, а то я что упустил нить событий, у тебя в землю вбиты электроды заземлений из какого металла ?

Я тоже повторил опыт с заземлениями, разница напряжений от глубины железного заземлителя, а ток от от площади их поверхности, глубже минус, мельче плюс..

пишет:

Zmeyg пишет:

Я тоже повторил опыт с заземлениями, разница напряжений от глубины железного заземлителя, а ток от от площади их поверхности, глубже минус, мельче плюс..

Вложение не найдено

А подробнее, очень любопытно...

Запилил джоульвор, на батарейке 1,5 вольта 33мА зажигает 21 светодиод в их цепи ток 8мА, трансформатор на ферите коаксиальный кабель 32 витка, ну детский сад конечно...
Ах да, без нагрузки забирает 38мА, странно.
П.С. Подключение земли эфекта не несет...
