Два вида токов [тема для практиков]
6 года 2 мес. назад
6 года 2 мес. назад от черкес.
Два вида токов [тема для практиков] #101062
Тема заблокирована.
6 года 2 мес. назад
6 года 2 мес. назад от Alvis.
Два вида токов [тема для практиков] #101075
Тема заблокирована.
6 года 2 мес. назад
Автор темы
Два вида токов [тема для практиков] #101081

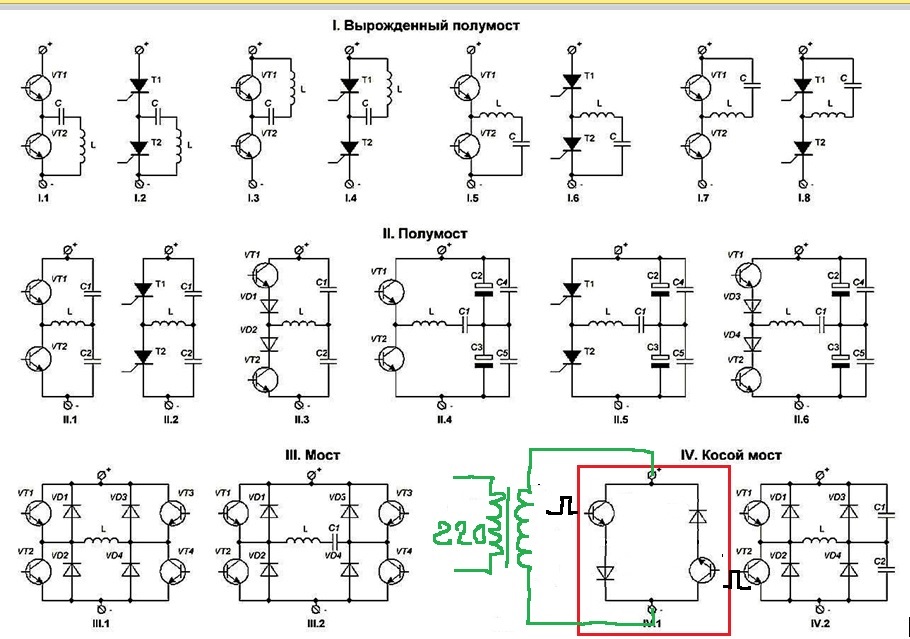

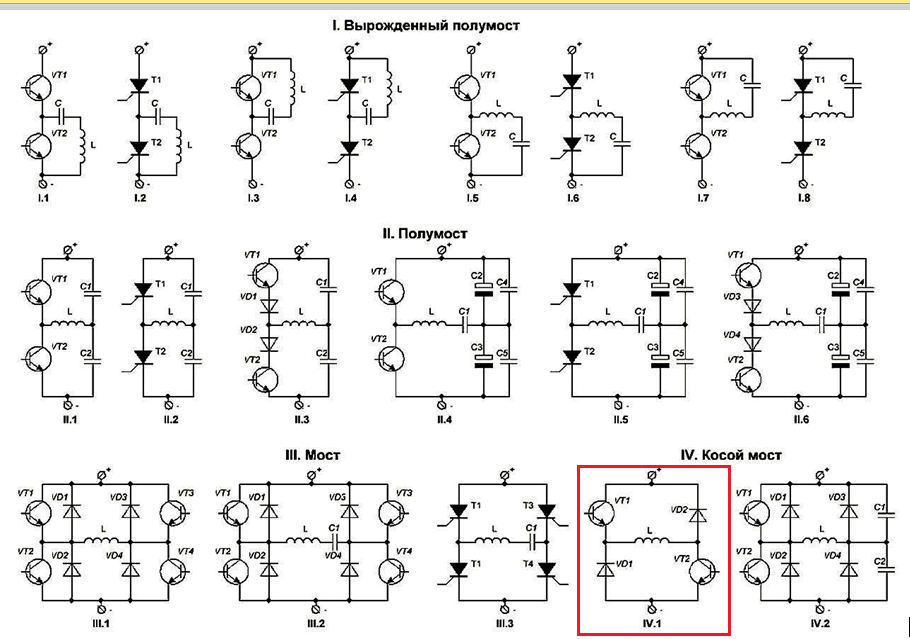

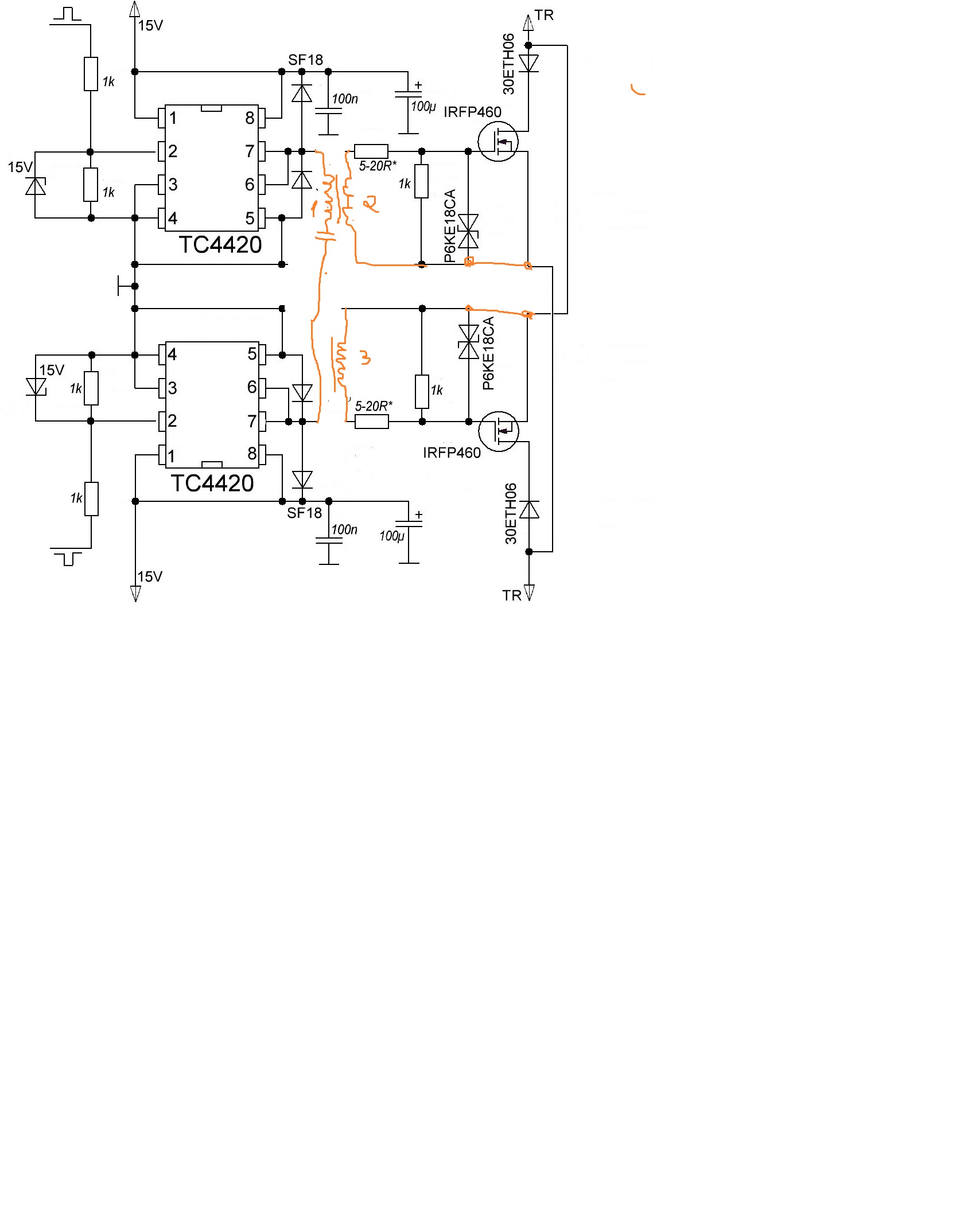

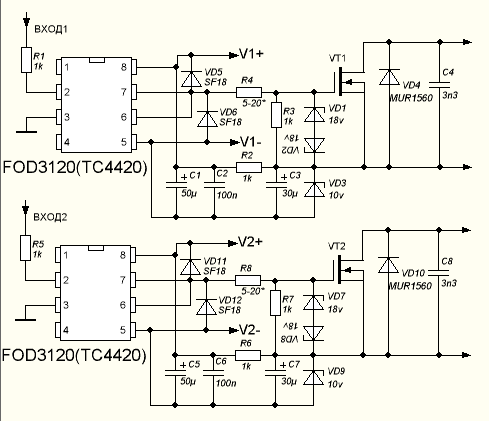

Всем спасибо за схемы, я пока еще не проверял "коротилку", озадачен вопросом нужна ли такая сложность. Вот думаю уже второй день.

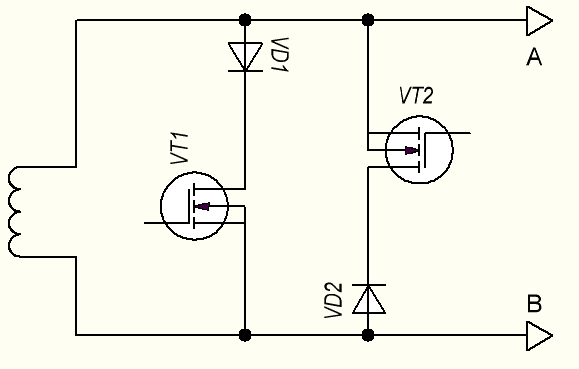

Наиль к примеру решил этот вопрос более радикально...
Наиль к примеру решил этот вопрос более радикально...
energyscience.ru/ - Альтернативная энергия.
Тема заблокирована.
6 года 2 мес. назад
Автор темы
Два вида токов [тема для практиков] #101082
Спасибо сказали Alvis
Тема заблокирована.
6 года 2 мес. назад
Автор темы
Два вида токов [тема для практиков] #101083

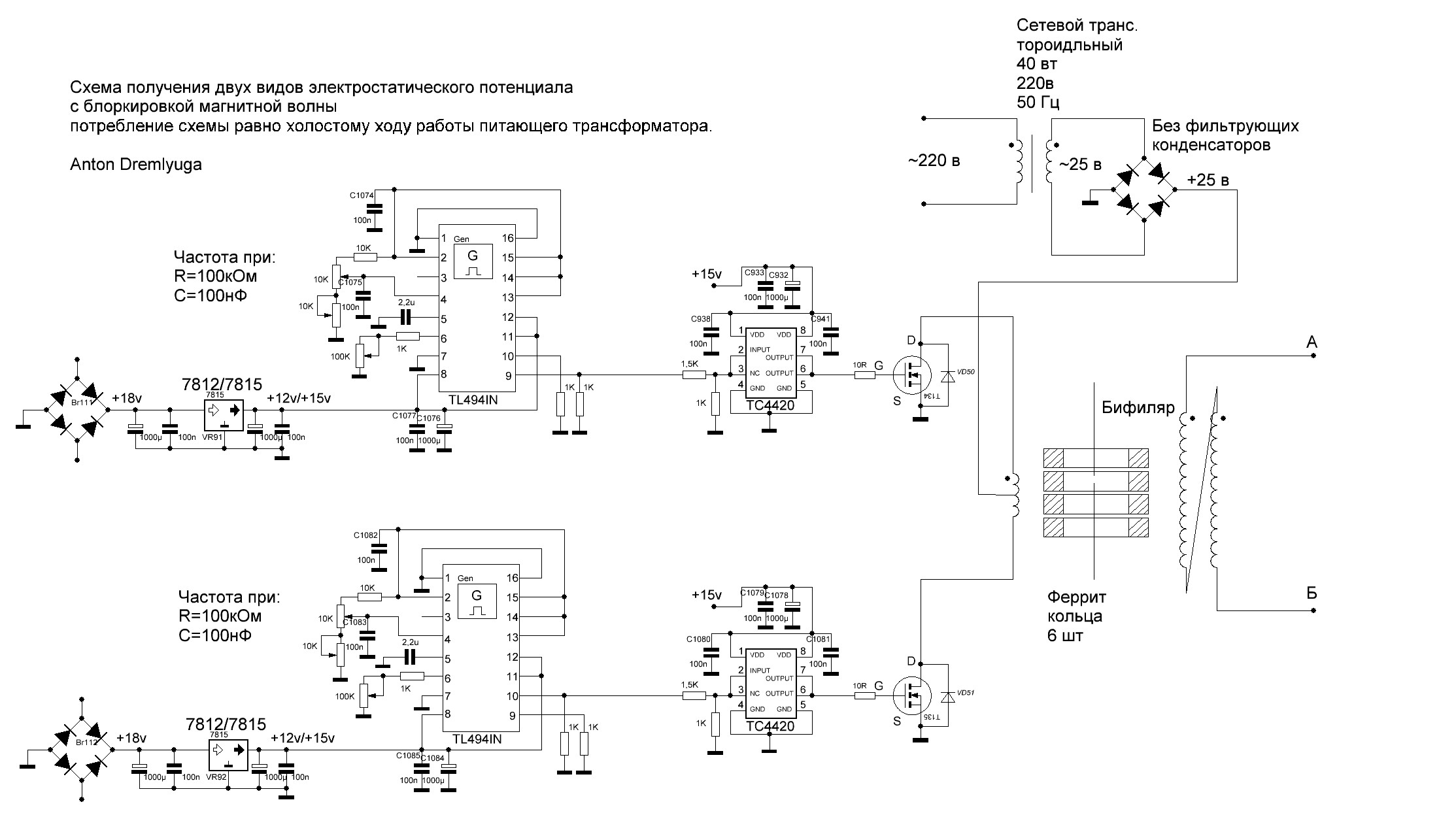

На схеме на 5 ноге TL494 (на обеих) емкость конденсатора не 2.2 u , а 100 nF ( опечатка).
energyscience.ru/ - Альтернативная энергия.
Тема заблокирована.
6 года 2 мес. назад
Два вида токов [тема для практиков] #101084

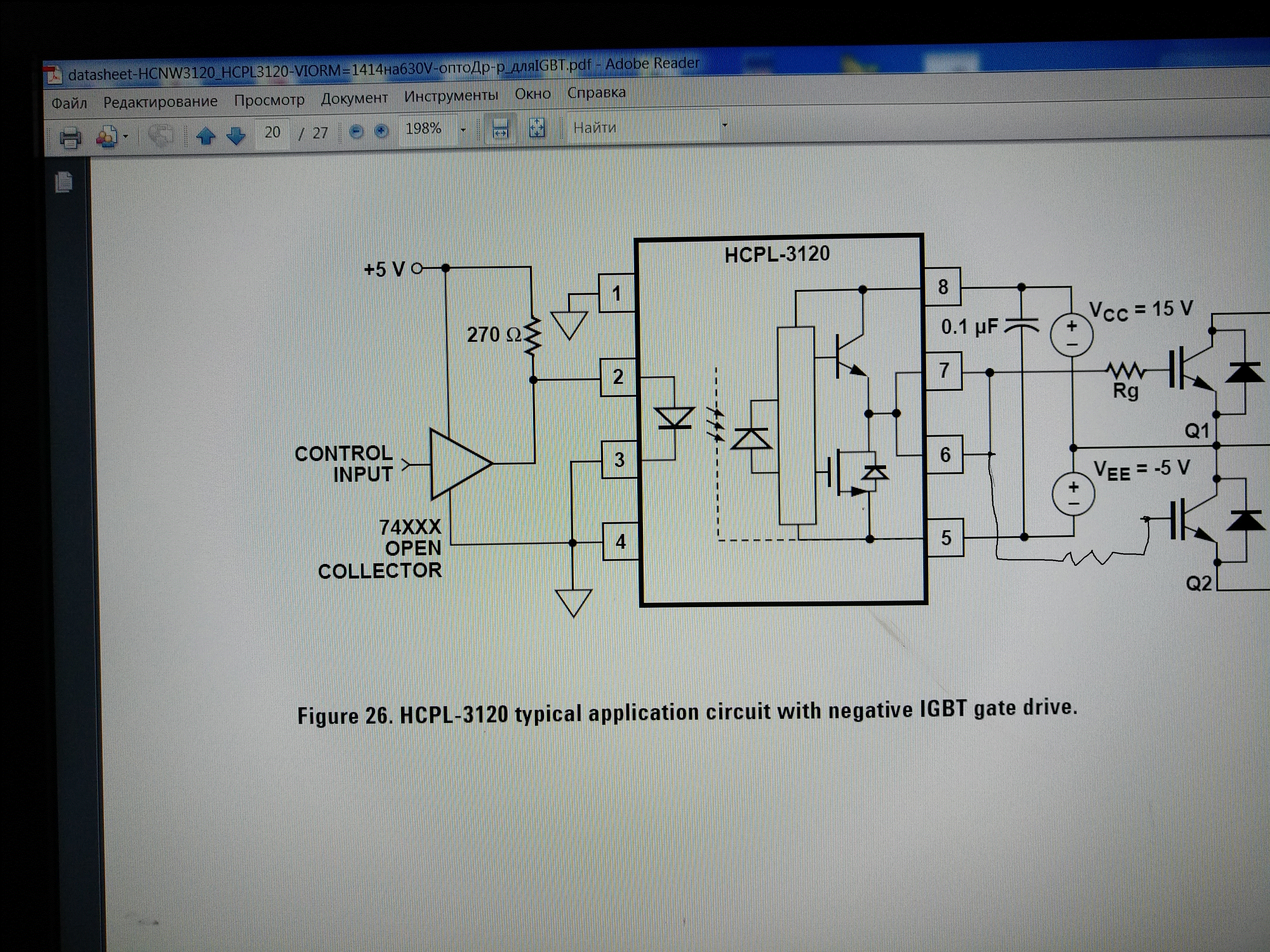

AntonW зачем усложнять, даташит на HCNW3120_HCPL3120 предлагает самое простое решение:
Схема работает чётко и к тому же с опторазвязкой и одна на два транзистора и никаких 18-и шт. диодов, резисторов, кроме резистора ограничения броска тока затвора - больше ничего.
Единственное требование - это использование двух источников тока на 15В (можно 12В)-отпирающее и 5В-запирающее.
Такое управление полевиками и ИГБТ у меня работает несколько лет - идеально!
Схема работает чётко и к тому же с опторазвязкой и одна на два транзистора и никаких 18-и шт. диодов, резисторов, кроме резистора ограничения броска тока затвора - больше ничего.
Единственное требование - это использование двух источников тока на 15В (можно 12В)-отпирающее и 5В-запирающее.
Такое управление полевиками и ИГБТ у меня работает несколько лет - идеально!
Спасибо сказали Alvis
Тема заблокирована.
6 года 2 мес. назад
Спасибо сказали AntonW, Abadiya, Dhuss
Тема заблокирована.
6 года 2 мес. назад
Автор темы
Два вида токов [тема для практиков] #101132

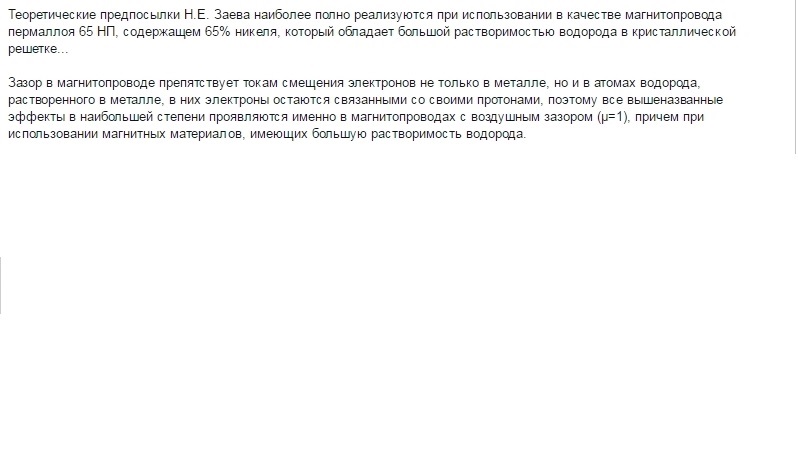

Для тех кто хочет понять с чем мы имеем дело, про зазор в магнитопроводе спорный момент, хотя в чашке от ОС телека зазор есть...
energyscience.ru/ - Альтернативная энергия.
Тема заблокирована.
