Уплотнитель мощности в системах нагрева.

amischuk, а Вы не пробовали поставить ещё один такой же каскад ,
как сейчас у Вас стоит. То есть использовать энергию заряженного конденсатора для уплотнения энергии дальше?

rubin пишет: amischuk, а Вы не пробовали поставить ещё один такой же каскад ,
как сейчас у Вас стоит. То есть использовать энергию заряженного конденсатора для уплотнения энергии дальше?

Молодец
Пусть попробует, может дойдет

Extint Spin пишет:

Вложение не найдено

Здравствуйте!

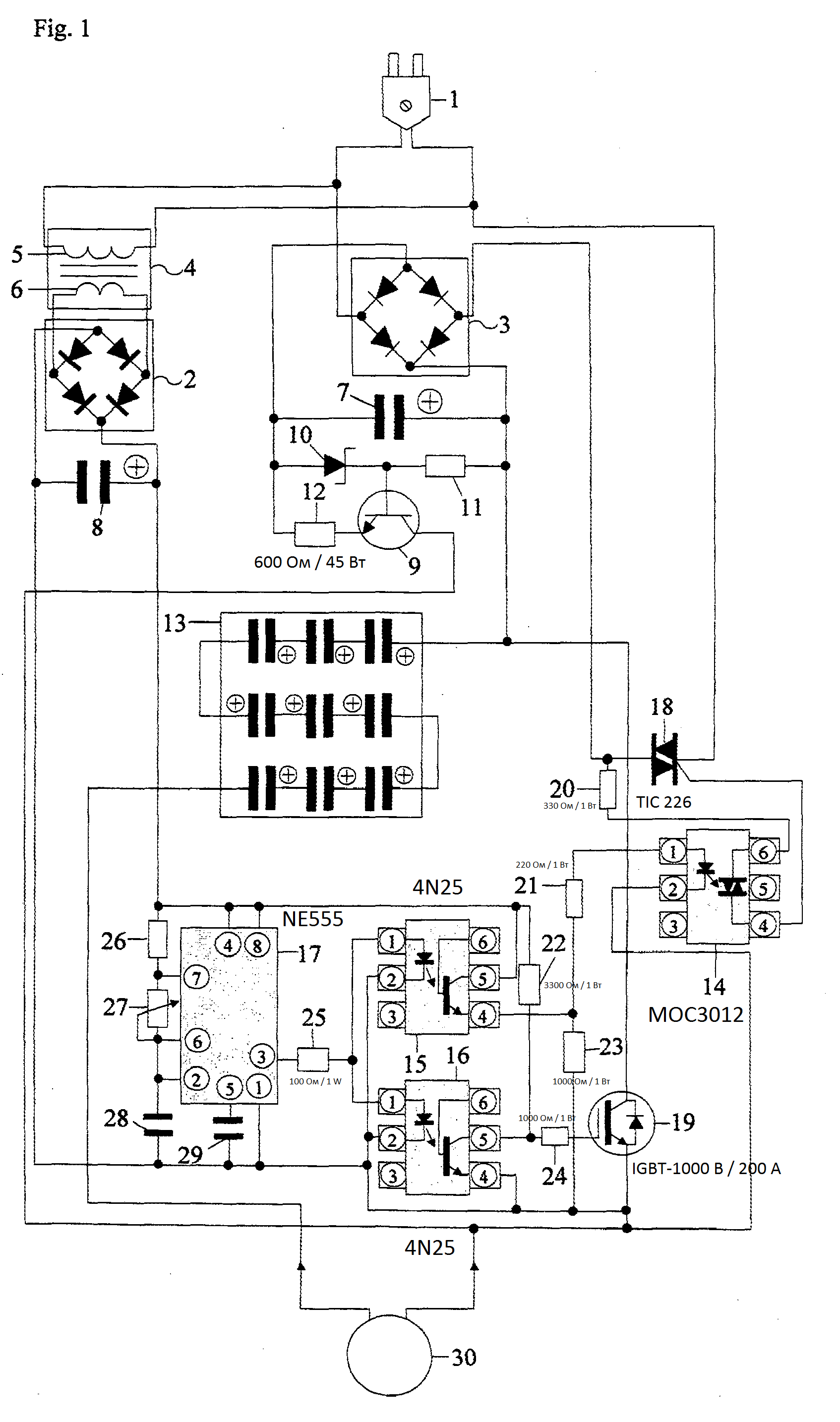

Как соотносятся моменты времени включения транзистора и встречных тиристоров/симистора. Что такое элемент с номером 30.

Взято с патента

Дело в том, что новые счётчики считают энергию затраченную на заряд конденсаторов.
Старые не считали, поэтому конденсаторы можно было использовать как промежуточный буфер.
Получалась, как бы халявная энергия.

ага... и патент выдан на воровайку

rubin пишет: Дело в том, что новые счётчики считают энергию затраченную на заряд конденсаторов.
Старые не считали, поэтому конденсаторы можно было использовать как промежуточный буфер.
Получалась, как бы халявная энергия.

Если не секрет. Подскажите, как они это делают? Распознают ауру конденсатора в электрической цепи?

Extint Spin пишет:

amischuk пишет:

Extint Spin пишет:

Вложение не найдено

Здравствуйте!

Как соотносятся моменты времени включения транзистора и встречных тиристоров/симистора. Что такое элемент с номером 30.

Да, это из патента, убрал для понимания цепи управления.
30 - это двигатель (индуктивность).
Видно, что это схема полумоста, как вы прорабатывали.
Привел сие в подтверждение вашей правоты относительно малозатратности схемы. Качать реактивкой, т.е. кондер заряжать не выше источника питания - факт мало кем принимаемый во внимание, хотя Дейна все наглядно расписал в видео Практическое использован е реактивной энергии.
Батарея последовательных кондеров дает дополнительный эффект.

Нельзя формировать заряд на конденсаторе через диодный мост. Следует анализировать входную синусоиду и по достижению пика отключать источник питания - это соответсвует четверти сигнала источника питания. Конденсатор всегда будет заряжен положительно.

Extint Spin пишет: просто через диод - нельзя, по исходу первой четверти цепь заряда нужно размыкать, потому что скорость падения напряжения при разряде емкости может превышать скорость падения на источнике, что приведет к дополнительным затратам от источника...
- вы это имели в виду?

Да. Пришёл к выводу, что только от конденсаторов следует питать схемы, предварительно зарядив их четвертью синусоиды. При этом нельзя одновременно заряжать и брать с них энергию.

Extint Spin пишет: Вообще же, схема привлекла внимание не столько двойным использованием заряда, сколько последовательным включением множества емкостей.
Похоже, автор патента именно на этом "играл"

Спасибо за замечание. Сразу не обратил внимания на эту "странность". Но что-то в этом наверняка есть, пока не ясно что.
