Уплотнитель мощности в системах нагрева.
chiksat пишет: прежде чем сотрясать я это давно проверил, при разряде на катушку, там возникают свабодные колебания (звон), вплоть до мегогерцев и гиг, вот они как раз и ищуть путь через лампу, потому что провод для них изолятор, а разряд всего то инециирует их, А не разряд идёт по лампе. вот они видны на ващей осцилке. тоесть вы при помощи НЧ вызвали колебания ВЧ те в сваю очередь пошли по лампе И ЗАЖГЛИ ЕЁ...
Здравствуйте!
Жёлтый луч вообще не при чём - это пять вольт управления транзисторами вне схемы. А ВЧ колебания, отмеченные Вами на бордовом луче, вызваны закрытием/открытием ключа не могут являться причиной свечения лампы. В схеме есть регулировка управления временем в течении которого происходит разряд конденсатора на нагрузку. Уменьшая его, согласно Вашим предположениям лампа должна продолжать гореть, но увы... И наоборот, яркость ЛН увеличивается при увеличении времени разряда конденсатора. Тоесть причиной свечения лампы отмеченный Вами участок является не может. Причина в токах разряда конденсатора. В скорости его изменения.
Непонятно другое. Малое сопротивление индуктивности является причиной увеличения тока в данном участке цепи, но образованный ток, по понятным причинам, преодолеть индуктивность не в состоянии и выбирает любое иное направление. В данном случае участок с более высоким сопротивлением. Но в то же время взаимоиндукции (если это она) в избытке.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
rubin пишет: Омическое сопротивление тут не причём. Вы поставили индуктивность параллельно конденсатору, тем самым организовали колебательный контур. Осталось контур загнать в резонанс, а лампочкой погулять по отпайкам индуктивности, произвести волновое согласование т.е. максимум свечения.
В рассматриваемой схеме речь о резонансах не идёт - цикл работы другой.
1. Подключаем источник питания и заряжаем конденсатор.
2. Отключаем источник питания.
3. Подключаем нагрузку
4. При отключенном источнике питания разряжаем конденсатор на нагрузку не полностью, а до некоторого значения по напряжению - оставляем в нём 50 энергии минимум. Это неприемлемо для колебательного контура в котором можно выделить моменты времени когда энергия сосредоточена либо в магнитном поле, либо в потенциале.
Взаимоиндукция здесь другая. При КЗ ток потребления не изменен либо падает. ЭДС образуется только при подключении именно омического сопротивления, диодов. А так, там нет ничего. Индуктивность здесь информирует цепь, что сопротивление низкое, а когда та организует ток отказывается его принимать.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
amischuk пишет: Сверхтоки разряда конденсатора: tesla.zabotavdome.ru/zpe.html#190319
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Для демонстрации сверхтоков использовалась схема контроля заряда АКБ/Конденсаторов. Напряжение питания 24.3 вольта, схема контроля заряда настроена на начало заряда с 12.6 вольт, верхняя граница, начиная с которой начинается разряд - 24 вольта. Амплитуда напряжения задаётся в настройках. В любом случае она невелика в отличии от токов, которые в момент начала разряда конденсаторов - максимальны.

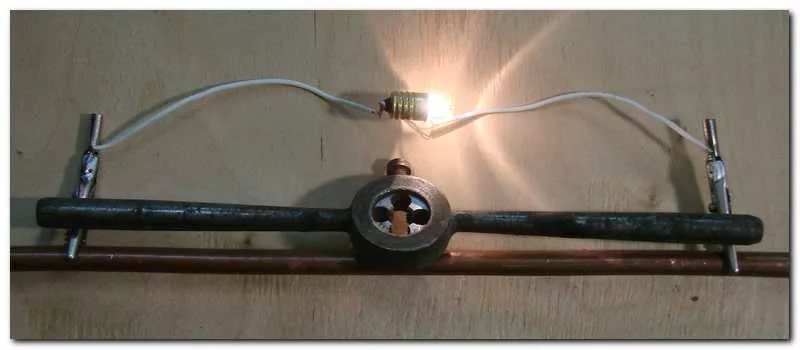

Что должно произойти если замкнуть выводы лампы медным проводником? Ответ казалось бы очевиден. Медный проводник обладает меньшим сопротивлением, и ток пойдёт через него, лампа накаливания погаснет. Но реальность оказалось иной. Лампа продолжает гореть.
Если свернуть проводник в катушку, свечение лампы, включенной параллельно катушки индуктивности - максимально. Тоесть сверхтоки разряда конденсатора отдают предпочтение маршруту с максимальным сопротивлением через лампу накаливания.
Ошибка, которую прочтут другие и примут на веру. И дале будут эту дурость множить .. в других темах, и по жизни.
Ток всегда идет по пути наименьшего сопротивления.
В первом случае, когда лампа закорочена относительно коротким проводом - основной ток разряда конденсаторов "шурует" через этот проводник, и лишь его небольшая часть идет через лампу. Почему ? - потому что полное сопротивление огрызка проводника меньше чем полное сопротивление вашей лампы. Все работает согласно закону ома.
Во втором случае, когда вместо коротыша - стоит свитый в катушку провод, его полное сопротивление уже велико, потому что индуктивность большая, оно больше полного сопротивления лампы, по этому ток шурует через лампу.
Вот как бы и все. Та ветвь в которой импеданс меньше - берет на себя весь ток.
Установите коротыш прямо на контакты лампы, и будет вам фокус - лампа не будет гореть вообще.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
with пишет: В первом случае, когда лампа закорочена относительно коротким проводом - основной ток разряда конденсаторов "шурует" через этот проводник, и лишь его небольшая часть идет через лампу. Почему ? - потому что полное сопротивление огрызка проводника меньше чем полное сопротивление вашей лампы. Все работает согласно закону ома.
Сам по себе короткий провод (от тридцати сантиметров в моём случае) уменьшает свечение лампы не потому что забирает ток на себя, а потому что снижает ток потребления из сети, увеличивая время разряда конденсатора. Поэтому лампа начинает светиться меньше.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
amischuk пишет:
with пишет: В первом случае, когда лампа закорочена относительно коротким проводом - основной ток разряда конденсаторов "шурует" через этот проводник, и лишь его небольшая часть идет через лампу. Почему ? - потому что полное сопротивление огрызка проводника меньше чем полное сопротивление вашей лампы. Все работает согласно закону ома.
Сам по себе короткий провод (от тридцати сантиметров в моём случае) уменьшает свечение лампы не потому что забирает ток на себя, а потому что снижает ток потребления из сети, увеличивая время разряда конденсатора. Поэтому лампа начинает светиться меньше.
То есть вы не согласны с тем что через огрызок провода не свитого в катушку в вашем первом опыте - течет больший ток, чем через лампу ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
zilk пишет:
chiksat пишет: прежде чем сотрясать я это давно проверил, при разряде на катушку, там возникают свабодные колебания (звон), вплоть до мегогерцев и гиг, вот они как раз и ищуть путь через лампу, потому что провод для них изолятор, а разряд всего то инециирует их, А не разряд идёт по лампе. вот они видны на ващей осцилке. тоесть вы при помощи НЧ вызвали колебания ВЧ те в сваю очередь пошли по лампе И ЗАЖГЛИ ЕЁ...
Зря стараетесь, человек понятия не имеет о спектрах сигналов, вы ему не докажете, что один-единственный перепад напряжения содержит в себе бесконечный непрерывный ряд гармоник...
Вы невнимательно прочитали мой ответ на это письмо. В осциллограммах chiksat выделил "бесконечный непрерывный ряд гармоник" в момент времени включения транзистора для старта процесса разряда конденсатора на нагрузку. Уменьшая дельту заряд-разряд конденсатора я увеличиваю в разы число "бесконечного ряда гармоник" за тот же промежуток времени. Но лампа гаснет. Тоесть "бесконечный ряд гармоник" возникший в момент включения транзистора не является причиной свечения лампы накаливания. Из чего я делаю вывод, что причина свечения лампы в токе разряда конденсатора, а не в ВЧ дребезге открывающегося транзистора.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
with пишет:
amischuk пишет:
with пишет: В первом случае, когда лампа закорочена относительно коротким проводом - основной ток разряда конденсаторов "шурует" через этот проводник, и лишь его небольшая часть идет через лампу. Почему ? - потому что полное сопротивление огрызка проводника меньше чем полное сопротивление вашей лампы. Все работает согласно закону ома.
Сам по себе короткий провод (от тридцати сантиметров в моём случае) уменьшает свечение лампы не потому что забирает ток на себя, а потому что снижает ток потребления из сети, увеличивая время разряда конденсатора. Поэтому лампа начинает светиться меньше.
То есть вы не согласны с тем что через огрызок провода не свитого в катушку в вашем первом опыте - течет больший ток, чем через лампу ?
Если провод менее тридцати сантиметров, всё работает как написано у Вас. Он шунтирует лампу накаливания, увеличивает ток потребления, лампа пусть не гаснет полностью, но светится меньше.
Беру провод более тридцати сантиметров, не сворачиваю в катушку индуктивности. Ток потребления падает, лампа светит слабо.
В схеме важен процесс "потребления" 'энергии заряда конденсатора. Если заряд исчезает быстро, увеличивается частота.
Беру провод более тридцати сантиметров, и делаю из него катушку индуктивности. Ток потребления вырастает, лампа светится ярче.
Как внутри они делят ток, не знаю. Но я пробовал подключать индуктивность через проводники 0.1 - не горят и не греются. Попробую при случае индуктивность из сотых.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
zilk пишет:
amischuk пишет: Вы невнимательно прочитали мой ответ на это письмо. В осциллограммах chiksat выделил "бесконечный непрерывный ряд гармоник" в момент времени включения транзистора для старта процесса разряда конденсатора на нагрузку. Уменьшая дельту заряд-разряд конденсатора я увеличиваю в разы число "бесконечного ряда гармоник" за тот же промежуток времени. Но лампа гаснет. Тоесть "бесконечный ряд гармоник" возникший в момент включения транзистора не является причиной свечения лампы накаливания. Из чего я делаю вывод, что причина свечения лампы в токе разряда конденсатора, а не в ВЧ дребезге открывающегося транзистора.
Да делайте выводы какие хотите - реальность от этого не изменится никак. Печально то, что вы засрёте мозги своими выводами недостаточно опытным прихожанам и пустите их по ложному следу в поисках истины...
В отличии от Вашего пустозвонства chiksat - хотя бы указал где и на что следует обратить внимание. Вы же откровенно загаживаете ветку своими фантазиями, а вернее сказать откровенной дурью. Приписывая самым обычным паразитным помехам включения любого транзистора какие-то мифические свойства. В себе ли Вы, батенька?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
