Анализ устройства Фонарик Акулы 1 Ватт

ЖекаК пишет: Вот вы упёртые, не спорю и даже завидую.
Если есть "осёл", накиньте пару витков и разредите туда конденсатор, с нужной обмотки вы увидете объём данных. Если цифра сам посчитает, если нет вам тут так помогут. Скрины только покажите.

Объясните мне, зачем мне нужен ОББЪЕМ данных ? Что мне с ним потом делать ?

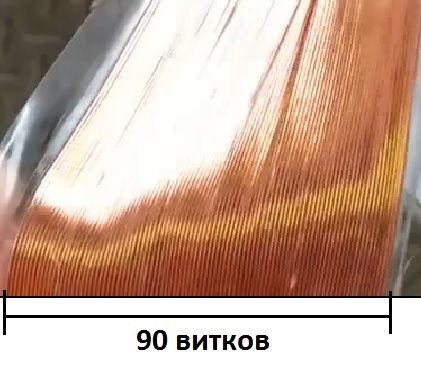

Внесу небольшую поправку, катушка которая подключена к медным пластинам имеет 90 витков, длина намотки ~45мм

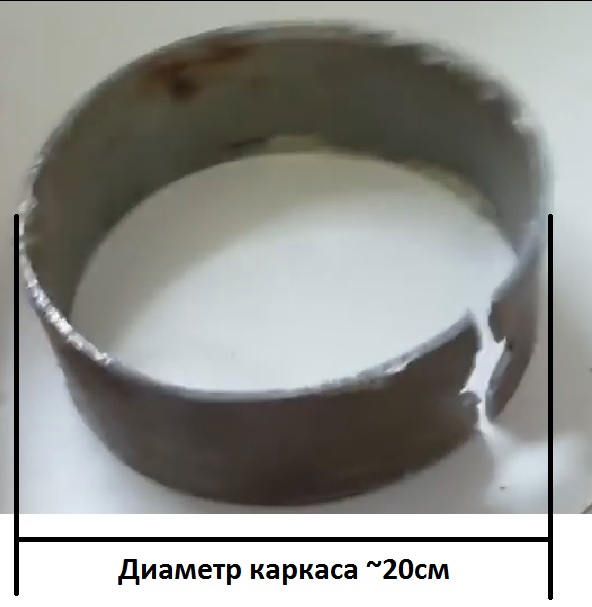

Диаметр кольца ~20см

experienced2, а что может толстый бифиляр который намотан через кольцо навести нормальное высоковольтное напряжение на катушку 0.5мм которая намотана перпендикулярно ему?

В этой конструкции - вариант, показанный немцам (есть еще другой, показан японцам), 5 обмоток, 3 и 2 взаимно перпендикулярные, причем в каждой плоскости есть свой резонансный контур.

Александр Бойчук пишет: experienced2, а что может толстый бифиляр который намотан через кольцо навести нормальное высоковольтное напряжение на катушку 0.5мм которая намотана перпендикулярно ему?

Перед ним такая задача и не ставится.
Вы не эксперементировали с бифиляром Тесла ? Наверно, нет. Тогда бы Вы знали - при пропускании тока через такой бифиляр с последующим быстрым его обрывом, он формирует короткий импульс высокой амплитуды (импульс самоиндукции или как его еще именуют на форумах ОЭДС) который можно направить в разрядную катушку .
Таким образом он заменяет собой сразу два элемента - высоковольтный источник напряжения и благодаря своей большой межвитковой емкости, разрядный конденсатор, причем управляет работой бифиляра простенький низковольтный генератор, а сама конструкция существенно упрощается, но в замен усложняется настройка девайса.

Rivaros, есть какие нибудь фото или видео генератора который показан китайцам?

Обмотка из тонкого красного провода, это возврат на питание.

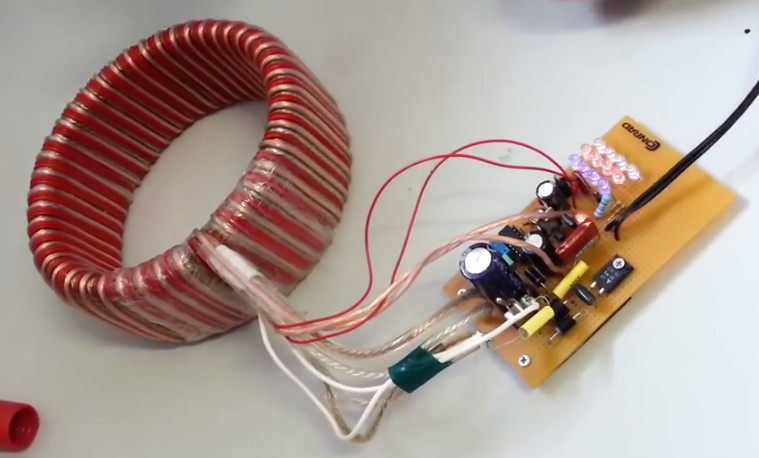

Другая конструкция во вложении, там 4 обмотки.

experienced2, если толстый бифиляр дает всплеск тока, то что будет если он будет создаваться одновременно с частотой резонанса который происходит на катушке 0.5мм?

Rivaros, ну красная катушка как я понял она тоже намотана бифиляром, причем в 2 ряда

Вся эта система крайне нестабильна и требует АПЧ и Ф. Соответственно для упрощения ее организации желательно иметь отдельную обмотку.
Сейчас промышленность (в основном Китайская) предлагает много микросхем с уже встроенными генераторами и встроенным же механизмом удержания частоты.
